燃料系统专用异形连接支撑构件

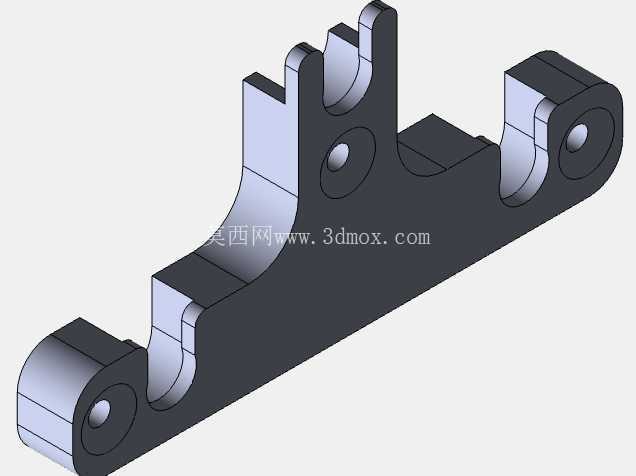

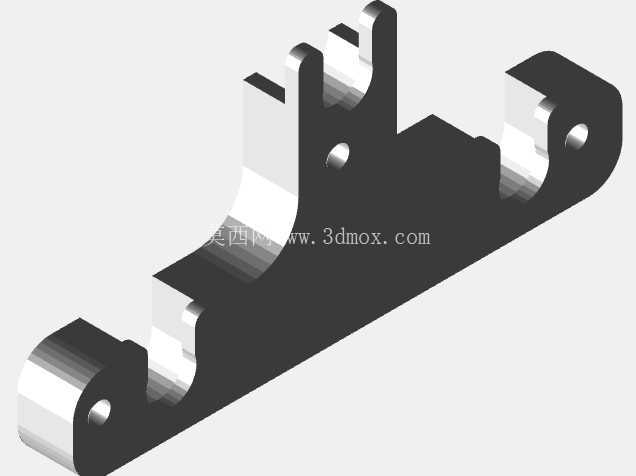

　　该构件主要应用于小型燃料供给系统的管路与功能模块衔接位置，承担管路定位、模块支撑以及载荷传递的核心作用，在户外便携燃料设备、小型实验台燃料供给单元中都能见到这类结构的应用，它的存在可以避免燃料管路在设备运行过程中出现晃动、位移，同时抵消部分管路振动带来的应力集中问题。从结构设计来看，构件整体采用一体化铣削成型的思路，主体为长条形承载基体，两端设置同轴的铰接安装孔，孔位内侧预留了衬套安装的台阶余量，安装时可以通过销轴穿过两端孔位，将构件铰接在设备的安装基座上，铰接结构允许构件在一定角度范围内微调，抵消设备运行时的装配公差与热胀冷缩带来的尺寸偏移。

　　基体上侧设置三组不同曲率的弧形卡槽，卡槽的弧度分别对应不同外径的燃料管路，卡槽内侧做了R0.8的圆角过渡，避免管路卡入后出现应力割伤，卡槽之间的凸起挡边高度经过测算，刚好可以卡住管路的外壁，防止管路从卡槽内脱出，同时挡边顶部做了15度的导向倒角，方便装配时快速将管路压入卡槽。靠近构件中部的位置设置了一个圆形定位通孔，这个孔位主要用于安装固定锁片，当所有管路卡入卡槽后，锁片穿过该孔位覆盖在卡槽上方，进一步限制管路的径向窜动，锁片安装后与构件表面齐平，不会额外占用安装空间。

　　在设计过程中，首先根据燃料系统的管路排布确定了三个卡槽的相对位置，确保管路卡入后走向顺畅，不会出现过度弯折导致的管路通径减小问题；两端铰接孔的中心距经过反复校核，既要满足构件摆动时不会与周边其他零部件产生干涉，又要保证支撑力的传递路径最短，减少构件自身的受力变形。构件的壁厚设置遵循等强度原则，承载较大的铰接孔位置壁厚增加2mm，卡槽位置的壁厚根据管路承重做了差异化调整，整体重量控制在15克左右，既满足结构强度要求，又尽可能降低构件自身重量，适配便携类设备的轻量化需求。

　　安装边界方面，构件的最大外轮廓长度为68mm，宽度为22mm，铰接状态下的最大摆动角度为12度，安装时需要预留出摆动空间，周边3mm范围内不能布置其他刚性零部件，避免摆动过程中出现磕碰。构件的所有棱边都做了倒钝处理，没有尖锐毛刺，装配过程中不会划伤操作人员或者管路外壁，表面采用阳极氧化处理，具备一定的防腐蚀能力，可以适应燃料环境下的轻微介质腐蚀，延长构件的使用寿命。从实际使用场景来看，这类支撑构件不需要做定期维护，只要在设备首次装配时确认铰接销轴的锁紧状态，以及锁片是否安装到位即可，正常使用工况下可以承受1000小时以上的连续运行载荷，不会出现塑性变形或者断裂问题。在三维建模过程中，所有配合尺寸都预留了合理的公差带，铰接孔的公差采用H7级别，与销轴的配合为间隙配合，保证铰接转动灵活无卡滞，卡槽的内径公差采用h8级别，与管路外壁的配合为过渡配合，既可以保证管路卡入后不会轻易松动，又不会因为过盈量过大导致管路被挤压变形。
