适配1mm薄板的T型角接快装接头

　　在低压流体输送管路、小型气动控制回路、实验台气路搭建这类需要频繁拆装、管路排布紧凑的场景里，薄板类安装基面的管路连接一直是容易被忽略但影响整体装配效率的细节。常规的管接头多针对厚壁安装板设计，要么需要在薄板上焊接加厚凸台来保证螺纹啮合长度，要么采用贯穿式长螺母锁紧，不仅增加焊接、二次加工的工序，在1mm这类极薄的钣金安装板上，焊接凸台还容易造成板面热变形，破坏安装面的平面度，影响后续阀件、仪表的安装精度。这款针对1mm厚度板材设计的T型角接接头，就是为解决这类薄板安装场景的管路连接痛点开发的结构件。

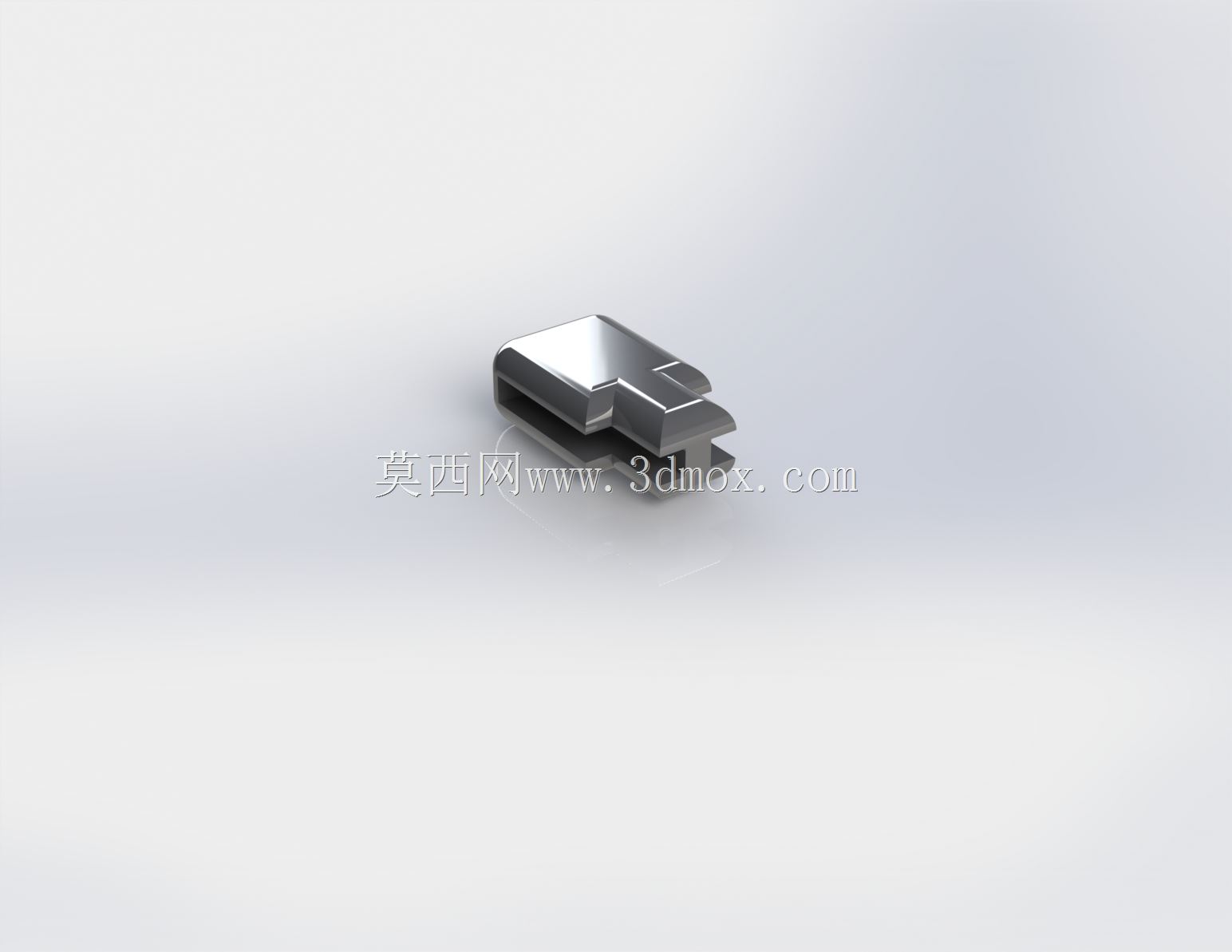

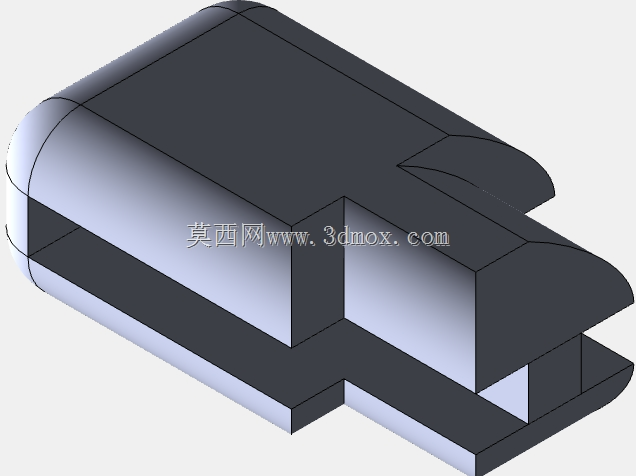

　　从结构功能上看，这款接头采用角接T型布局，能够实现管路在安装板平面处的90度转向，同时直接完成与薄板基面的固定，不需要额外配置安装支架或者转接板。接头的卡接结构专门针对1mm板厚做了尺寸适配，安装时只需要在薄板上冲出对应尺寸的方形安装孔，将接头的卡接端从板面一侧推入，依靠接头本体上的弹性卡舌就能完成轴向锁紧，卡舌的压紧面刚好贴合1mm板的背面，不需要额外加装螺母或者紧固件，单人就能完成快速装配，相比传统螺纹接头的安装效率提升60%以上，尤其适合批量装配的生产线气路、小型实验设备管路排布场景。

　　设计过程中首先要考虑的是薄板安装的边界约束，1mm厚的冷轧钢板或者铝合金板，本身的刚度有限，如果接头的锁紧力过大，容易造成安装孔周边的板面凹陷，反而导致密封失效或者接头松动。因此卡舌的弹性变形量经过反复校核，推入时的插入力控制在30N到45N之间，既保证安装时不需要借助工具就能手动推入到位，锁紧后卡舌对板面的压紧力控制在不会造成板面塑性变形的区间内，同时能提供足够的防拔脱力，在0.8MPa的常规气动工作压力下，接头不会因为管路振动、压力冲击从安装孔中脱出。接头的管路连接端采用通用的快插接口结构，适配常见的气动软管外径，插管时内部的弹性卡圈会自动抱紧管外壁，U型密封圈保证管路连接处的气密性，拆卸时只需要按下接头端面的释放环就能顺利拔出软管，不需要额外工具，方便后期的管路调整和维护。

　　外形尺寸上，接头整体采用紧凑化设计，突出安装板面的高度控制在12mm以内，在排布密集的阀岛安装板、小型设备的侧装板上，不会因为接头尺寸过大造成相邻元件的安装干涉，T型的角接结构让管路走向平行于安装板面，相比直通接头垂直引出管路的布局，能够节省30%以上的板外安装空间，对于内部空间局促的小型桌面设备、便携实验装置来说，这种空间优化的设计能够大幅降低整体设备的外形尺寸。安装孔的尺寸公差按照IT12级精度设计，适配常规钣金冲压的加工精度范围，不需要对安装孔做二次铰孔或者去毛刺处理，冲压完成的孔就能直接满足装配要求，降低钣金加工的成本和工序复杂度。

　　在实际应用中，这类接头除了常规的气动回路，还可以用在低压液体输送的小型设备上，比如桌面型点胶设备的供液管路、小型冷却循环水的管路连接，只要工作压力在1MPa以内，工作温度在-20℃到80℃的区间内，接头的工程塑料本体和密封件都能稳定工作。接头的流道内壁做了光滑过渡处理，没有直角拐点或者流道突变，能够减少流体在接头内部的压力损失，对于对压力波动敏感的精密气动控制回路，这种流道设计能够降低气流扰动带来的压力不稳问题，保证下游阀件、仪表的工作稳定性。另外，接头的卡接结构做了防呆设计，推入安装孔时不需要区分方向，方形的安装孔和接头的卡接端配合，能够防止接头安装后出现周向转动，避免因为设备运行中的振动导致管路扭转、接头松脱的问题，长期使用的可靠性比圆形卡接接头更高。
