符合巴西标准的工业用垂直水手梯结构

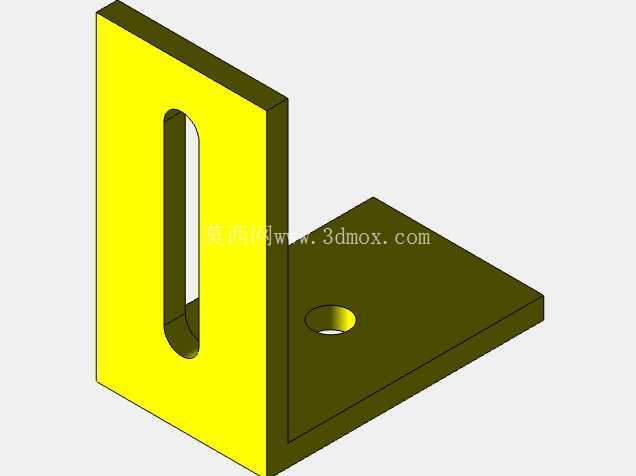

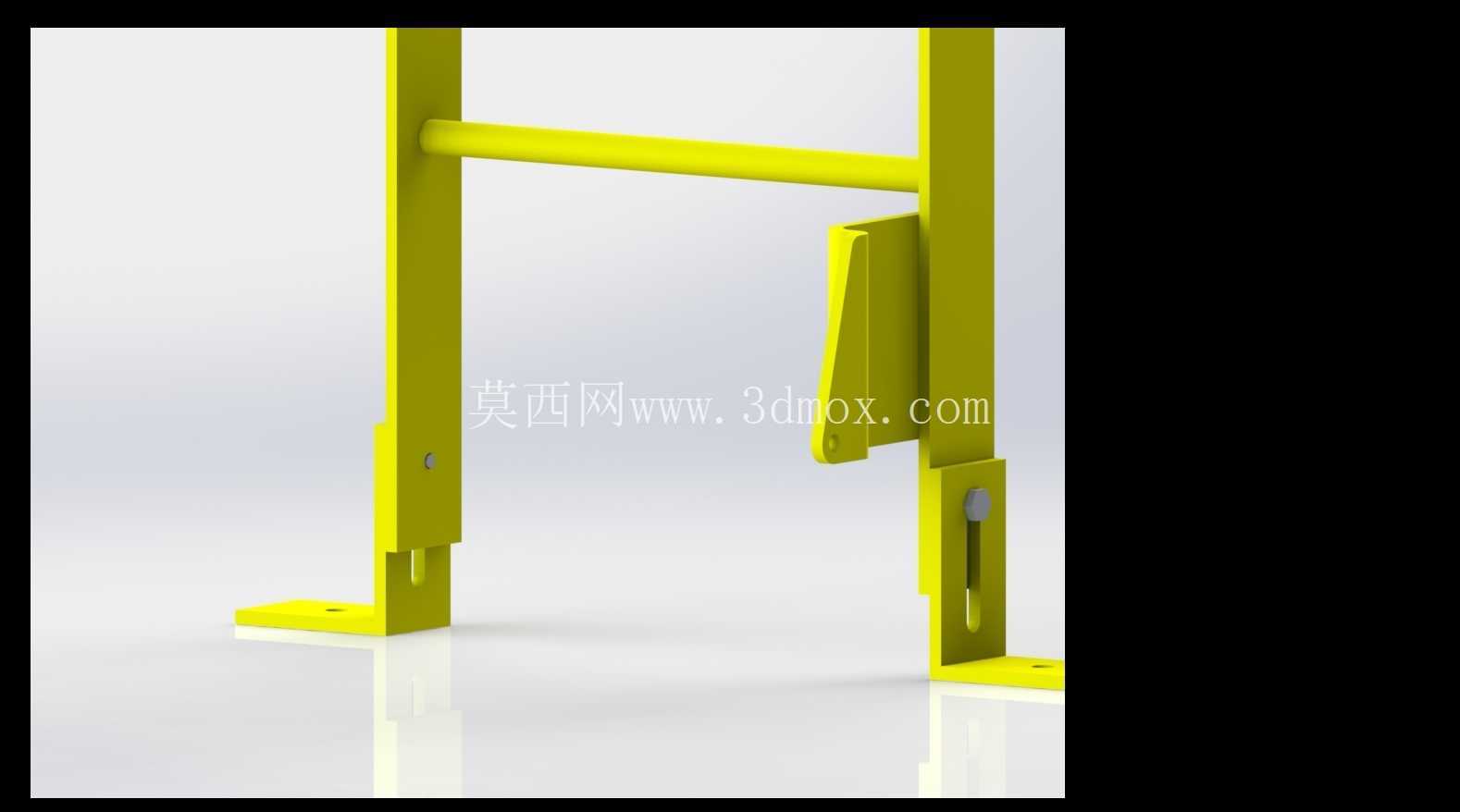

　　这款垂直梯结构主要面向船舶舱室、工业设备侧装登高、厂房固定检修通道等场景设计，区别于常规民用直梯，其结构完全适配工业场景下的重载、长期固定安装的使用需求。从实际使用逻辑来看，这类侧装垂直梯不需要占用地面通行空间，直接通过底部的两个L型安装脚固定在设备侧壁或舱壁结构上，安装脚预留的螺栓孔位可适配M12-M16规格的膨胀螺栓或焊接固定，安装基面与梯身的垂直公差可通过竖杆上的腰型调节孔进行微调，避免因基面施工误差导致梯身倾斜，影响人员攀爬时的重心稳定。

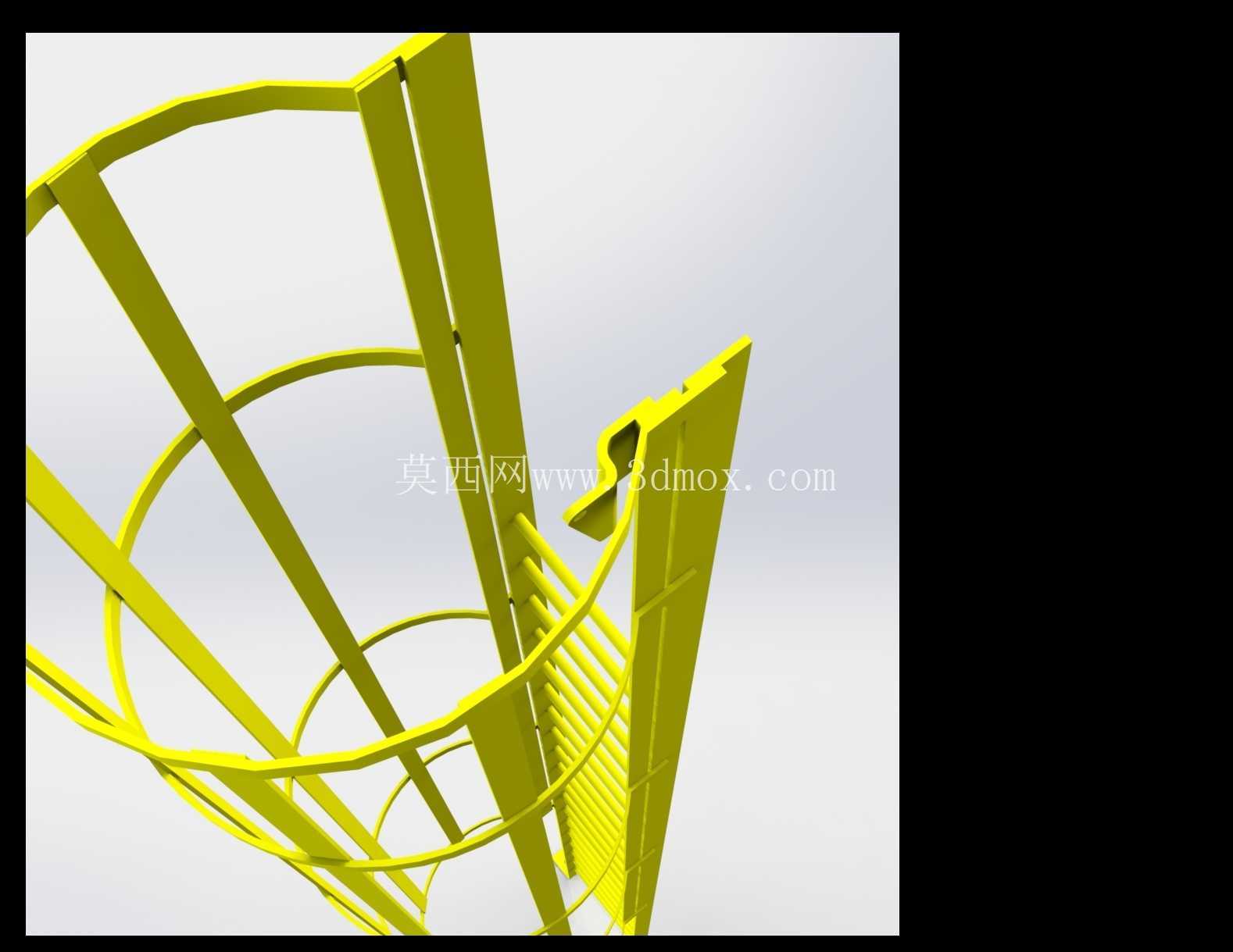

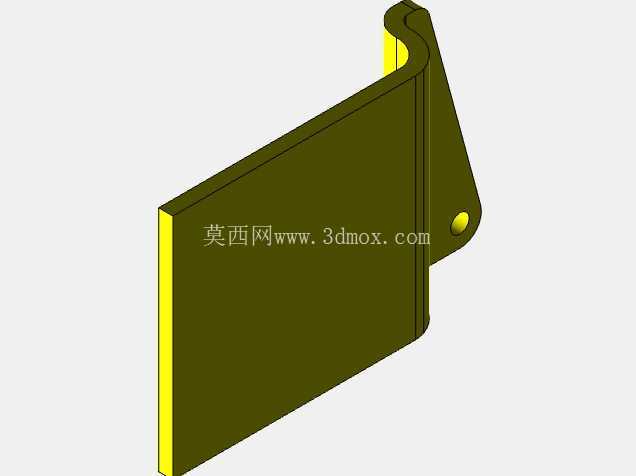

　　设计过程中首先考虑的是攀爬时的人机工程边界，两侧竖杆采用等截面槽型结构，截面抗弯模量经过校核，可承受单人120kg的动载冲击，竖杆之间的净间距控制在400mm，符合成年男性攀爬时的手臂开合幅度，中间的横向连接杆一方面作为梯蹬使用，间距统一设置为300mm，匹配常规步幅，另一方面也起到拉结两侧竖杆的作用，避免竖杆受侧向力时发生外张变形。右侧竖杆上额外设置的楔形挡块结构，是配套防坠安全器使用的安装位，攀爬人员将防坠器卡入竖杆导轨后，一旦发生失足滑落，楔形块会在重力作用下自动锁止，防止坠落事故发生，这一细节也是对应巴西当地工业安全规范中，登高高度超过2米必须配置防坠结构的强制要求。

　　从安装边界来看，梯身整体探出安装基面的距离控制在180mm，保证攀爬时脚尖有足够的放置空间，不会出现脚尖蹭到基面的情况，底部安装脚的水平延伸长度为120mm，每个安装脚设置2个固定孔位，孔距80mm，保证固定后的抗倾覆力矩满足要求。竖杆底部的开槽结构是用于安装防滑橡胶脚垫的预留位，当梯身底部接触地面时，橡胶垫可起到缓冲和防滑作用，避免金属梯脚与硬质地面直接接触产生滑动，同时也能减少攀爬时的金属碰撞噪音。

　　结构设计上没有采用多余的装饰性构件，所有外露棱边都做了R3的圆角处理，避免攀爬时剐蹭衣物或划伤皮肤，整体采用统一的金属材质焊接成型，表面可根据使用场景做镀锌或喷塑处理，适配户外、潮湿舱室等不同腐蚀环境的使用需求。横向梯蹬的表面预留了防滑纹路的加工余量，实际生产时可直接滚压出菱形防滑纹，不需要额外加装防滑套，减少后期维护更换的成本。

　　在实际选型适配时，这类垂直梯可根据登高高度需求调整竖杆的长度，横向梯蹬的数量随高度等距排布，顶部可根据安装位置的不同，设置挂钩式固定结构或法兰盘固定结构，直接与上层平台的边缘连接，保证梯身顶端不会出现晃动。区别于可移动的便携梯，这款固定式垂直梯的所有连接节点都采用满焊工艺，焊后打磨平整消除应力集中点，长期使用不会出现节点松动的问题，适合作为永久固定的登高通道使用，在船舶舷侧、大型储罐侧壁、厂房钢结构立柱旁都可以直接安装使用，安装时不需要额外搭建辅助支撑，两个作业人员配合即可完成定位固定，施工效率较高。
