金属弯制五辐支撑线架构件设计

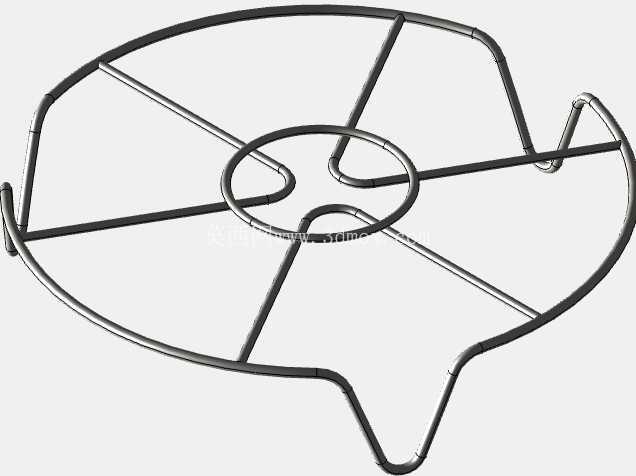

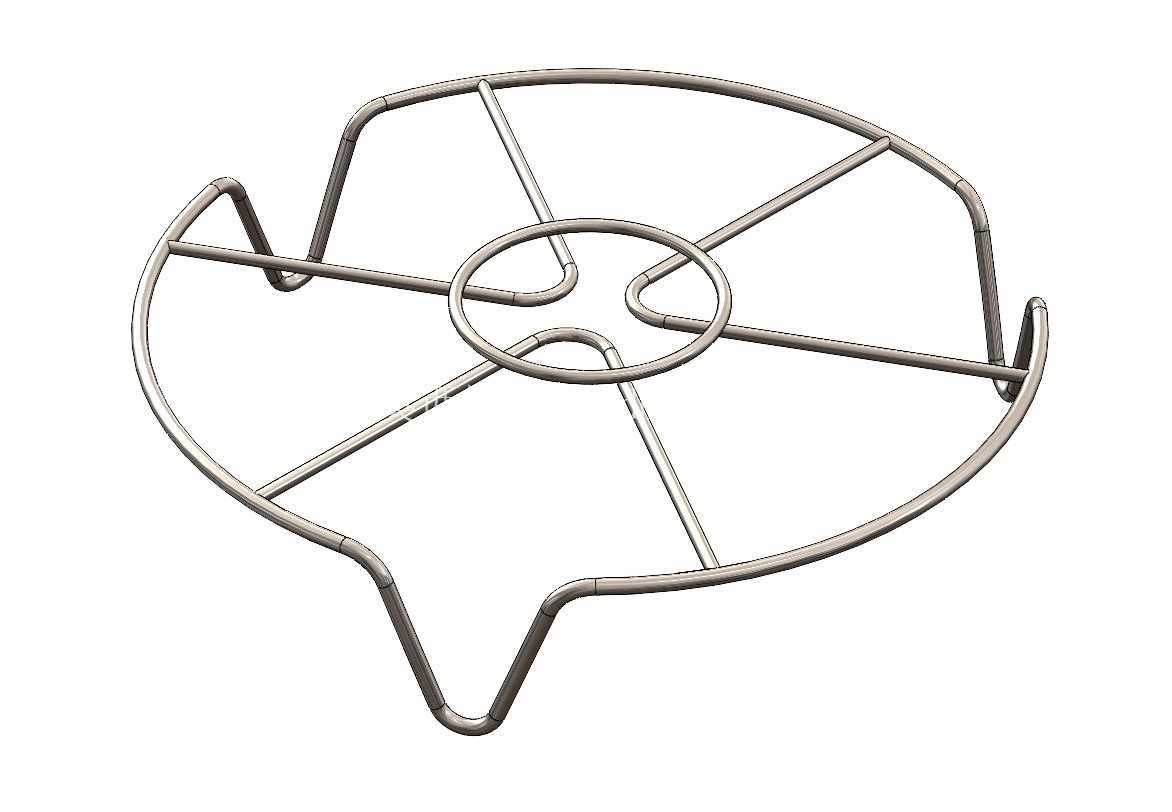

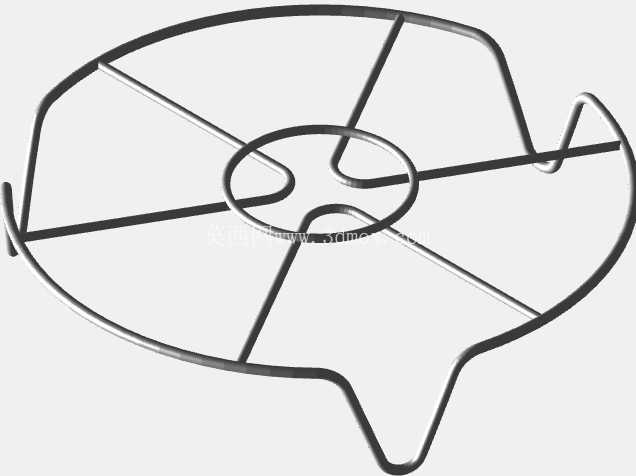

　　日常接触的民用加热器具、小型物料承托场景里，这类线架构件的应用频次远高于多数人的认知，它没有复杂的曲面造型，也没有精密的配合公差要求，但恰恰是这类看似简单的弯制件，最考验结构设计对材料特性、受力路径、使用边界的把控能力。从结构本身来看，整个构件采用等直径金属圆棒弯制焊接而成，外围轮廓并非正圆形，而是根据实际放置场景做了三处内凹的避让缺口，缺口位置刚好对应承托容器的定位卡点，避免放置后出现周向滑动，这一点在实际使用中非常关键——如果外围做整圆设计，容器放在架体上一旦受到侧向触碰，很容易出现偏移滑落，而三处内凹卡点刚好能卡住容器底部的凸缘，不需要额外增加定位结构就能实现稳定放置。

　　中心位置设置了同心的双环结构，内环直径较小，主要作用是汇聚所有辐条的端部，让每一根辐条的受力都能传递到中心区域，避免单根辐条悬臂过长出现受力变形；外环则和外围主圈保持同轴，一方面可以增加中心区域的支撑密度，防止小尺寸容器放置时从中心空隙掉落，另一方面也能平衡整个架体的重心，让架体放在平面上时不会因为局部受力不均出现翘边。五根辐条采用等角度均匀分布，每根辐条都从中心双环位置平滑过渡到外围主圈，过渡位置全部采用圆弧弯制，没有直角弯折，这是金属圆棒弯制工艺的核心要求——直角弯折会造成弯制位置应力集中，反复受力后很容易出现断裂，而大圆弧过渡既能保留材料的原有强度，也能减少弯制过程中的废品率。外围主圈的端头位置设置了三个向上翘起的小挂钩，这三个挂钩的角度经过精确计算，翘起高度刚好能卡住容器侧壁的下沿，当架体用于蒸烤场景时，向上的热气流会对容器产生一定的抬升力，三个挂钩就能抵消这部分抬升力，避免容器被气流顶起移位。从安装边界来看，整个架体的外围最大尺寸适配常规家用小锅、金属蒸盘的底部直径，内凹缺口的深度控制在15毫米以内，不会因为缺口过大减少有效支撑面积，中心双环的最小内径大于常见加热器具的中心凸台尺寸，放置时不会和加热源的凸起部分产生干涉。设计这类构件的时候，首先要明确使用场景的受力特点：它的主要受力是垂直方向的静载荷，偶尔会有侧向的摩擦力，不需要承受冲击载荷，所以不需要选择太厚的棒材，棒材直径只要满足额定载荷下的挠度要求即可，过粗的棒材反而会增加整体重量，也会提升弯制的难度。焊接位置全部设置在辐条和环圈的衔接处，焊接后打磨平整，不会出现凸起的焊疤，避免刮伤放置的容器或者使用者的手部。整个架体的所有弯折位置都做了圆角处理，没有尖锐的棱角，哪怕是端头位置也做了磨圆处理，使用过程中不会出现划伤风险。

　　很多新手设计师做这类线架类零件的时候，容易犯两个错误：一是辐条数量设置不合理，要么太少导致支撑密度不够，容器放上去容易倾斜，要么太多增加不必要的材料成本和焊接工作量，五根辐条的分布刚好能在支撑密度和成本之间找到最优平衡，哪怕是边缘位置放置物体，也能有至少两根辐条提供支撑；二是忽略弯制的工艺可行性，把弯折半径设置得太小，导致实际生产时弯制位置出现材料开裂，或者需要额外增加热处理工序，推高生产成本，这个设计里所有弯折位置的内R都大于棒材直径的1.5倍，普通的弯管设备不需要特殊模具就能直接加工，生产效率很高。

　　另外，整个架体的平面度控制在1毫米以内，放在平整的台面上不会出现晃动感，这一点是通过焊接工装来保证的，焊接时所有的接点都在工装里定位固定，焊完冷却后再取下，能有效控制焊接变形。从实际用途延伸来看，这个结构不仅仅可以作为蒸烤场景的锅架，更换对应的表面处理方式后，也可以作为小型设备的散热托架，或者实验室里的器皿放置架，只要调整外围尺寸和辐条数量，就能适配不同的承托需求，核心的结构逻辑是通用的：中心环汇聚受力，辐条传递载荷，外围圈提供定位支撑，端头挂钩实现防移位，这套结构逻辑经过了大量实际场景的验证，可靠性非常高。
