M6规格U型螺栓紧固连接件结构设计

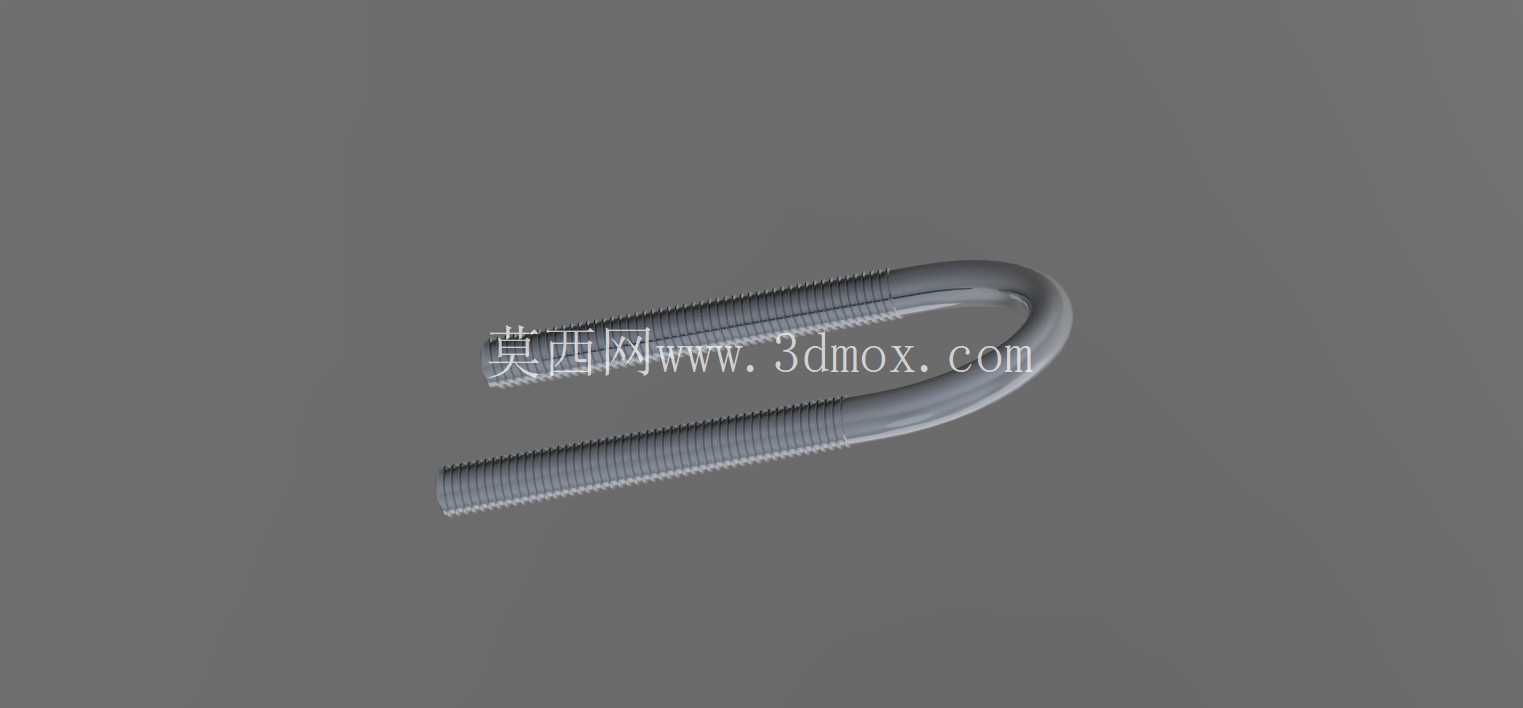

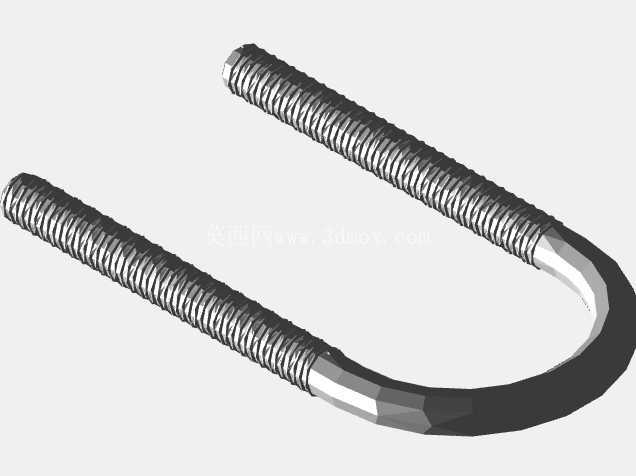

　　在工业管路铺设、小型设备机架装配、线束固定等场景里，U型螺栓是出镜率极高的紧固连接件，这款M6规格的U型螺栓，内径30毫米、总长70毫米的参数设定，刚好适配外径30毫米以内的圆形管材、圆钢构件的抱合固定需求，日常在小型气动管路排布、设备旁冷却水管固定、轻型货架横撑与立柱的锁紧、户外小型标识牌的杆件固定场景中都能用到。从结构设计逻辑来看，U型螺栓的核心作用是通过U型弯的环抱结构贴合被固定件的圆弧外壁，两端的外螺纹段穿过配套的安装板或者连接支架后，通过螺母锁紧产生抱紧力，相比普通的直板螺栓，它不需要在被固定的圆管、圆杆上额外加工安装孔，不会破坏被固定构件的结构强度，安装时只需要提前在安装基座上加工两个对应间距的通孔即可，装配效率远高于需要现场配做安装孔的紧固方案。

　　这款M6规格的U型螺栓，螺纹段长度经过合理分配，两端螺纹长度足够覆盖常规2-6毫米厚度的安装板厚度，搭配平垫、弹垫使用时，能预留足够的螺母旋合行程，不会出现螺纹长度不足导致锁紧失效的问题；U型弯处的过渡圆角做了平滑处理，没有尖锐的应力集中点，在承受交变载荷或者轻微振动的工况下，弯角处不容易出现断裂失效的问题。从安装边界来看，这款螺栓的两个螺纹段中心距和U型内径匹配，安装时两个安装孔的中心距需要和螺栓两端螺杆的中心距保持一致，孔位偏差建议控制在0.2毫米以内，避免强行装配导致螺栓产生额外的内应力，降低使用寿命；被固定的圆管外径最大不能超过30毫米，如果固定外径偏小的杆件，可以在U型弯和杆件之间加装适配的橡胶减震垫，既可以填充间隙避免松动，也能防止螺栓锁紧时刮伤杆件表面的防腐层。

　　在实际选型使用时，需要注意这款M6规格的U型螺栓的承载能力，它适合轻型载荷的固定场景，比如直径30毫米以内的PVC水管、小型气动铜管、设备旁的走线线束固定、轻型防护栏的杆件连接，如果是重载的管路固定或者重型设备的构件锁紧，需要选择更大规格的U型螺栓。建模过程中，螺纹段采用标准的M6粗牙螺纹参数，牙型角60度，螺距1毫米，和市面上常规的M6螺母、垫片完全适配，不需要定制配套的锁紧件；U型弯的弯曲半径经过合理设定，弯曲处的杆身直径没有因为冷弯工艺出现明显的减薄，保证了弯角处的结构强度和直杆段保持一致，不会出现弯角处强度不足的问题。

　　很多现场装配的师傅容易忽略U型螺栓的锁紧顺序，正确的做法是两端螺母交替逐步拧紧，不要一次性把一端的螺母完全锁紧再拧另一端，这样会导致U型弯出现单侧偏移，抱合受力不均匀，长时间使用后容易出现松动；如果是在有振动的设备上使用，建议搭配防松螺母或者螺纹胶使用，进一步提升连接的可靠性。在三维建模的细节处理上，杆身的两端做了微小的倒角处理，既可以去除加工时产生的毛刺，也能让螺母在装配时更容易对准螺纹入口，提升现场装配的顺畅度；整个零件的结构没有复杂的异形曲面，加工工艺性好，既可以采用冷弯成型后搓丝的工艺批量生产，也可以在小批量定制场景下采用圆钢折弯后手工套丝的方式加工，生产门槛低，成本可控，适合各类轻型紧固场景的选型使用。
