1000公斤级拖车钢板弹簧悬架总成结构设计

做小型拖挂类设备的底盘承载设计时，钢板弹簧悬架是绕不开的核心承载部件，这套适配1000公斤额定载荷的单轴板簧悬架，主要面向轻型货运拖车、小型旅居拖挂、厂区短途转运平板车、农用小型拖斗这类非道路或低速道路行驶的拖挂设备，核心作用是承接车架与车桥之间的载荷传递，同时缓冲行驶过程中路面颠簸带来的冲击，避免刚性连接导致的车架变形、所载货物磕碰损伤，也能降低行驶过程中的振动噪音，提升拖挂行驶的稳定性。

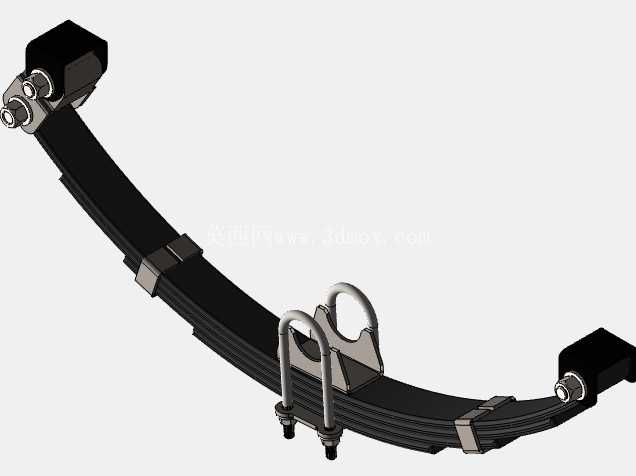

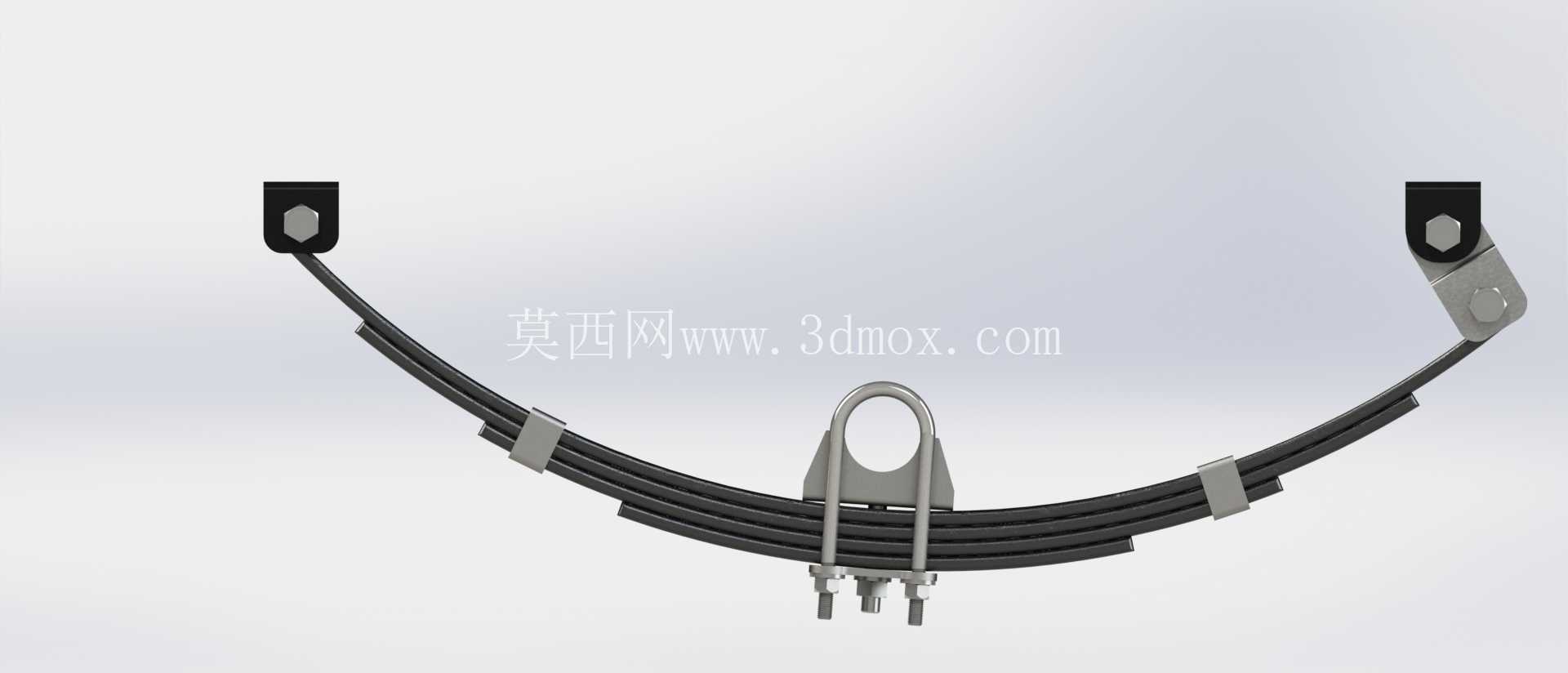

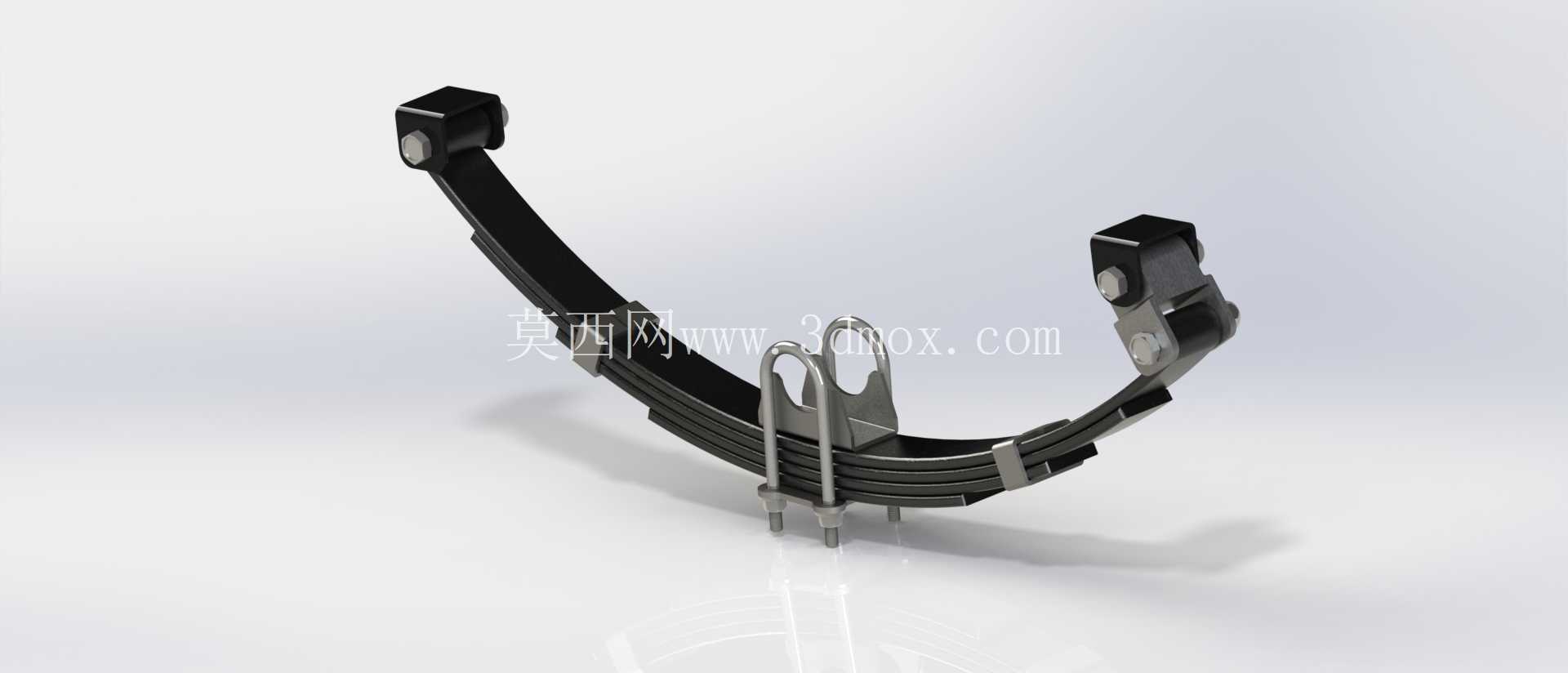

从结构组成来看，这套悬架并非单一板簧零件，而是完整的装配组件：包含多片叠合的变截面钢板弹簧主副片、两端连接车架的吊耳与支架、中间锁紧板簧片组的U型螺栓与卡扣、板簧中部与车桥连接的轴座结构，所有零件的几何轮廓都按照实际加工尺寸做了还原，没有做简化处理，每一片板簧的曲率、厚度变化、中心孔位置，还有吊耳的铰接衬套安装位、U型螺栓的螺纹段长度、卡扣的抱紧间隙都做了对应设计，能直接用于后续的装配干涉检查、结构受力仿真。

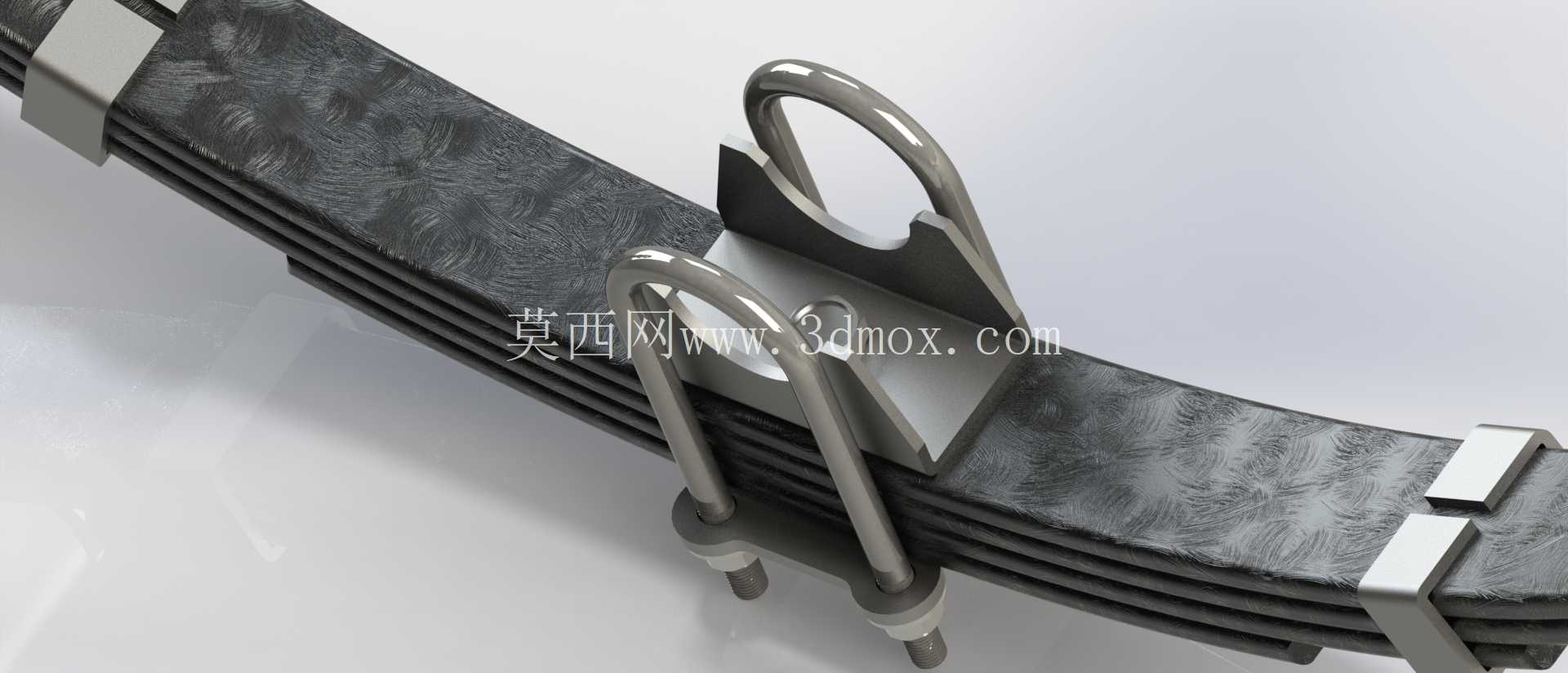

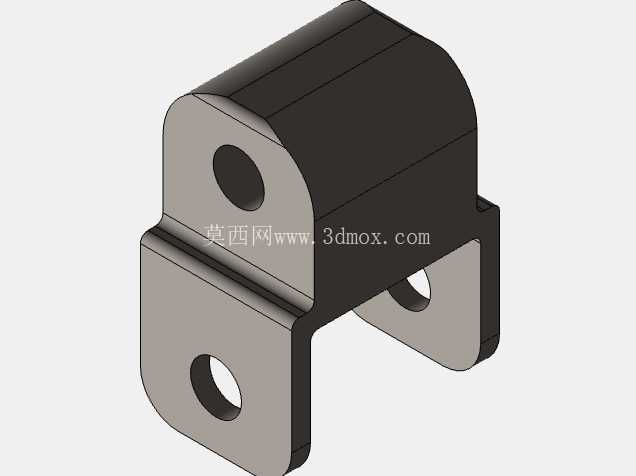

设计过程中首先要明确安装边界：这套板簧总成的两端吊耳安装孔中心距是适配1吨级拖车常用的1300mm左右轮距对应的车架纵梁间距，吊耳的铰接孔直径匹配常规的20mm销轴，安装时前端吊耳采用固定铰接结构，限制纵向与横向位移，仅保留绕销轴的转动自由度，后端采用活动吊耳结构，适配板簧受载变形时的长度变化，避免板簧片受附加弯曲应力；中部U型螺栓的跨距匹配50mm方管车桥或者直径60mm的圆管车桥安装尺寸，轴座的贴合面做了与桥体外形匹配的弧面设计，保证锁紧后接触面积足够，不会出现应力集中导致的桥体压痕或者板簧移位。

功能特性上，多片叠合的板簧结构采用等强度设计思路，最长的主片两端做了卷耳结构，直接与吊耳铰接，承受主要的纵向牵引力与垂直载荷，下方的副片长度逐片缩短，在载荷增大时逐步参与承载，空载时只有主片和最上方1-2片副片接触，保证空载状态下的悬架刚度偏低，缓冲性能更好，满载时所有板簧片完全贴合，整体刚度提升，能够承载1000公斤的额定载荷，同时预留1.3倍的过载余量，应对路面颠簸时的瞬时冲击载荷；板簧片之间的卡扣采用钢板冲压成型，安装时预留0.1-0.2mm的间隙，避免片间刚性摩擦产生异响，同时也能限制板簧片之间的横向错位，防止受侧向力时板簧片错位脱出；U型螺栓采用8.8级高强度钢材的设计参数，锁紧扭矩按照120N·m的要求设置，配合防松螺母，避免行驶过程中松动。

实际选型应用时，需要注意这套悬架的匹配边界：首先是额定载荷不能超过1000公斤，若拖车载重超过这个范围，会导致板簧片长期处于过载应力状态，出现早期断裂；其次是安装时要保证左右两侧板簧的弧高一致，误差控制在2mm以内，避免车桥倾斜导致轮胎偏磨；吊耳处的铰接销轴要加注润滑脂，减少铰接部位的磨损，延长使用寿命；板簧片组装时要在片间涂抹石墨润滑脂，降低片间摩擦，提升缓冲效果。

从建模逻辑来看，设计时先根据载荷要求计算板簧的总刚度，确定每一片板簧的厚度、长度、曲率半径，先做出单片板簧的零件模型，再按照装配关系叠合组装，之后依次设计吊耳、U型螺栓、卡扣、轴座这些连接零件，所有配合面都按照实际装配公差做了间隙预留，比如吊耳与卷耳之间预留0.3mm的衬套安装间隙，U型螺栓与板簧座的安装孔预留1mm的穿装间隙，完全符合实际生产的装配要求，做完装配后还做了静态干涉检查，模拟板簧上下跳动100mm行程时的零件运动状态，确认没有运动干涉，能够直接导出工程图用于生产加工，也可以导入仿真软件做有限元受力分析，验证不同载荷下的应力分布与变形量。
