ArduinoNano九十度DIN导轨安装固定座

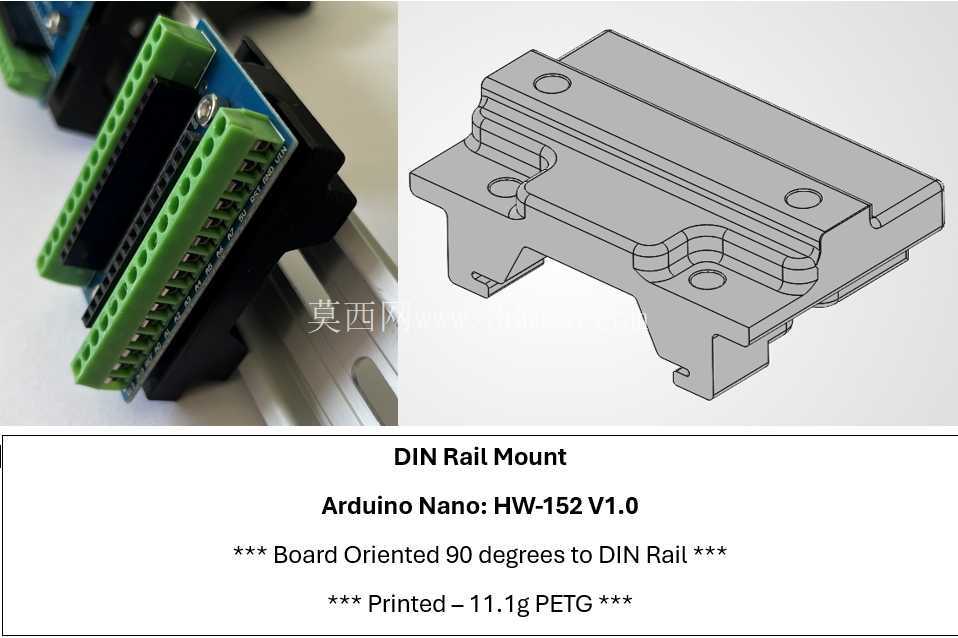

在工业控制柜、嵌入式设备集成、小型自动化控制单元的布线作业场景中，控制板的安装固定始终是影响柜内空间利用率、后期运维便捷性的核心细节。常规的Arduino Nano控制板多采用平放式安装，不仅占用较多的柜内横向安装空间，接线端子朝向柜体内部时，运维人员插拔信号线、排查线路需要探身到柜体深处，操作十分不便；若端子朝向柜门，又会干涉柜门的闭合行程，在深度较浅的小型壁挂控制箱内这类矛盾尤为突出。这款90度转向的DIN导轨安装座，正是针对这类现场安装痛点开发的结构件，适配HW-152 V1.0版本的Arduino Nano控制板，将控制板的安装方向与DIN导轨走向呈90度垂直布置，让接线端子的朝向正对柜体侧面的操作空间，无需探身即可完成接线、调试操作，大幅提升狭小柜体内的操作便利性。

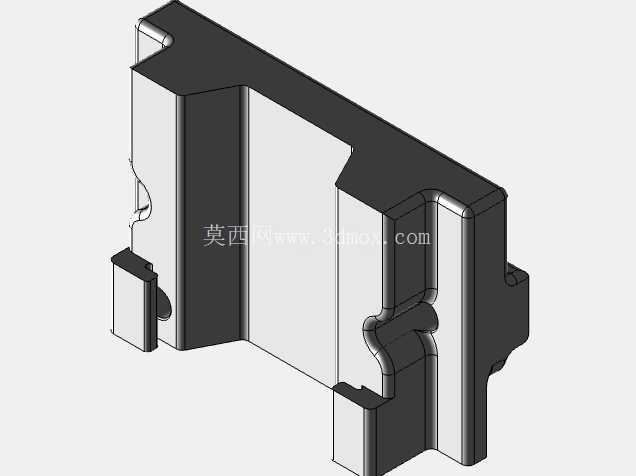

从结构设计逻辑来看，安装座的主体采用一体化卡扣式结构，底部的DIN导轨卡爪完全符合标准TS35导轨的安装尺寸规范，卡爪的弹性挂扣行程经过反复校核，既可以徒手完成卡装、拆卸操作，不需要额外借助螺丝刀等工具撬动，又能保证卡装后无松动间隙，在设备存在持续振动的工况下也不会出现滑脱、移位问题。安装座的上层面板预留了4个M3规格的加热插件安装孔位，孔位的位置度公差控制在0.1mm以内，完全匹配HW-152 V1.0版本Arduino Nano控制板的安装孔距，控制板通过M3x10规格的螺栓即可完成锁紧固定，螺栓锁紧后控制板与安装座之间留有1.2mm的间隙，既可以避免控制板背面的焊点与安装座平面接触造成短路风险，又能形成微小的空气流通层，辅助控制板工作时的热量散出。

安装座的外形轮廓做了充分的边界校核，整体宽度与Arduino Nano控制板的宽度完全一致，没有外凸的多余结构，在DIN导轨上并排安装多个控制单元时，相邻安装座之间可以紧密贴合，不会出现空间浪费，最大化利用导轨的有效安装长度。安装座的侧面做了15度的导向倒角，在卡装到导轨上时可以顺着倒角顺利滑入卡接位置，不会出现棱角卡滞导轨边缘的问题。考虑到3D打印加工的工艺特性，所有的安装孔位都预留了0.2mm的打印余量，打印完成后不需要额外进行铰孔、打磨处理，M3螺栓可以直接顺畅拧入，卡爪位置的壁厚设计为2.5mm，采用PETG材料打印时，既可以保证足够的卡扣弹性，又能满足长期使用的结构强度要求，不会因为反复拆装出现卡扣断裂的问题。

在实际设备集成场景中，这类90度安装座尤其适合小型分布式IO控制节点、传感器信号采集单元、小型通讯转换模块的柜内安装，当柜内导轨上同时布置断路器、开关电源、接线端子等元件时，垂直转向安装的控制板不会与上方、下方的元件产生空间干涉，接线端子的朝向与柜内走线槽的出线方向完全匹配，信号线可以从走线槽直接接入端子，不需要做多余的弯折整理，大幅减少柜内的布线冗余，让整体柜内布线更加规整。安装座的承力面做了加厚处理，当控制板上插接较重的通讯模块、扩展接线端子时，也不会出现安装座变形、控制板倾斜的问题，保证长期使用的结构稳定性。
