大电流钮子式摇臂拨动开关结构设计

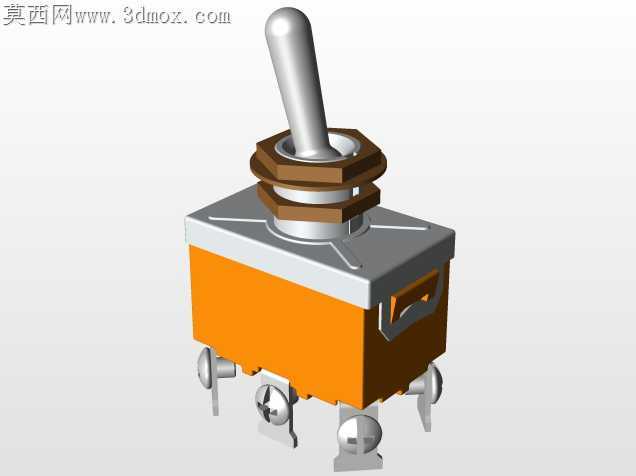

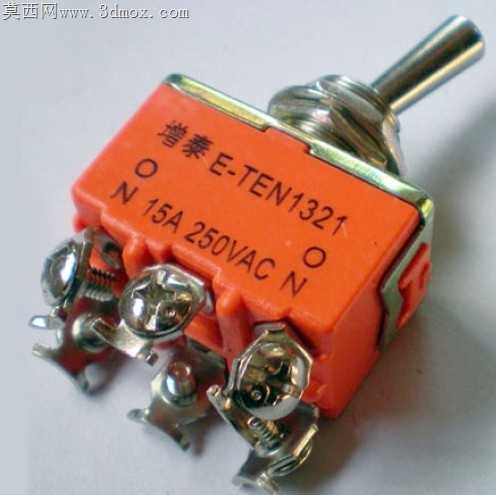

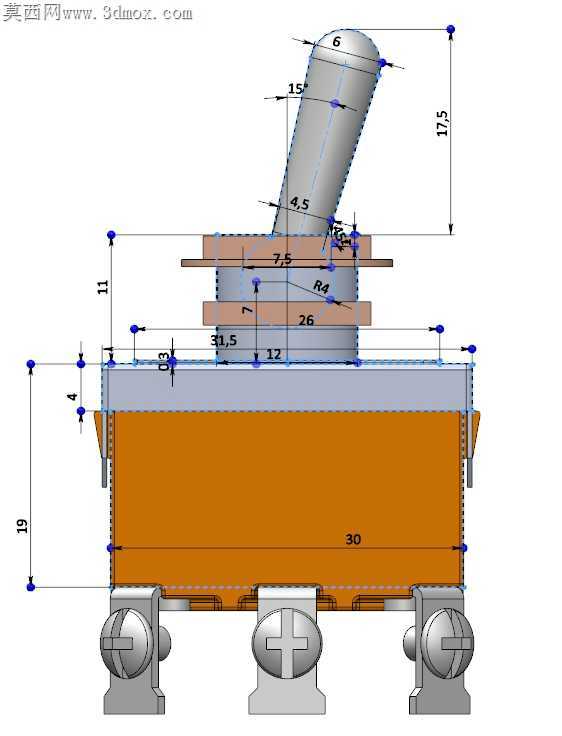

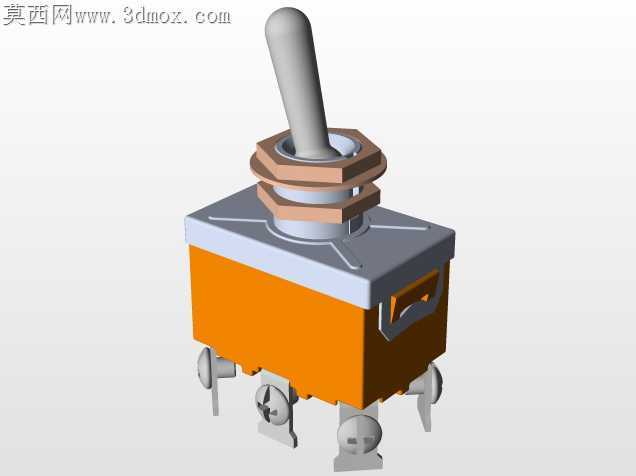

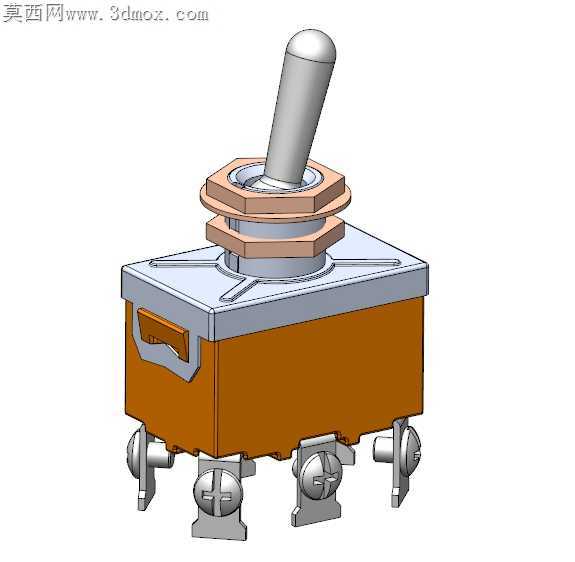

这款摇臂式钮子开关是低压电气控制回路中常用的手动操作通断元件，额定承载能力适配15A、250V交流供电场景，广泛应用在工业控制柜面板、小型机电设备操作端、测试仪器仪表、改装车辆电控系统、民用电器供电切换等场景中，作为手动切换电路通断、切换负载供电回路的核心操作元件，相比普通轻触开关拥有更高的载流能力与抗机械冲击性能，适合需要频繁手动操作、存在一定振动的使用环境。产品采用外露摇臂操作杆搭配六角螺纹安装座的经典结构，操作杆做了圆弧顶端收边处理，表面光滑无棱角，手动扳动时触感顺滑无硌手感，操作行程清晰，扳动到位时有明确的档位反馈手感，能避免操作时的档位误判，减少误操作风险。安装结构采用双六角螺母锁紧的面板安装设计，安装时可根据面板厚度调整螺母锁紧位置，适配不同厚度的设备面板安装需求，安装开孔为标准圆形开孔，安装边界规整，不需要额外做异形开孔加工，能大幅降低面板加工的难度与成本。底部接线端采用十字螺丝压线结构，接线时可直接将剥好的导线端头压接在螺丝下方，不需要额外焊接端子，接线操作便捷，压线接触面积大，大电流通过时不易出现接触不良、发热打火的问题，四个接线端子的排布间距充足，接线后不同极性导线之间有足够的安全爬电距离，能避免高压下的极间击穿风险。外壳采用绝缘耐温的工程材质包覆内部导电触点结构，外部金属结构件均做了防锈镀层处理，在潮湿、多粉尘的工业环境下也能长期稳定工作，不会轻易出现外壳锈蚀、绝缘性能下降的问题。内部触点采用银合金材质，导电性能优异，频繁通断时触点烧蚀风险低，能保障上万次操作后的接触可靠性，整体结构紧凑，安装后突出面板的高度适中，不会因为操作杆过长出现误碰触发的问题，也不会因为操作杆过短导致操作费力，兼顾了操作便利性与使用安全性。
