多规格适配型滚轮齿轮结构设计

项目分类:齿轮 发布时间:2026-06-29 ID:1194425
  • 多规格适配型滚轮齿轮结构设计
  • 多规格适配型滚轮齿轮结构设计
  • 多规格适配型滚轮齿轮结构设计

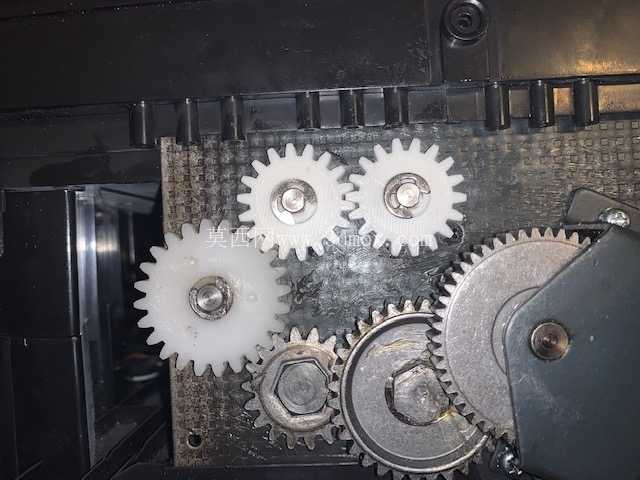

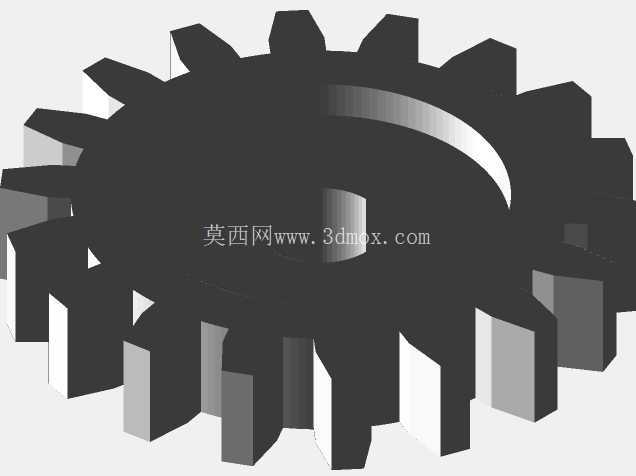

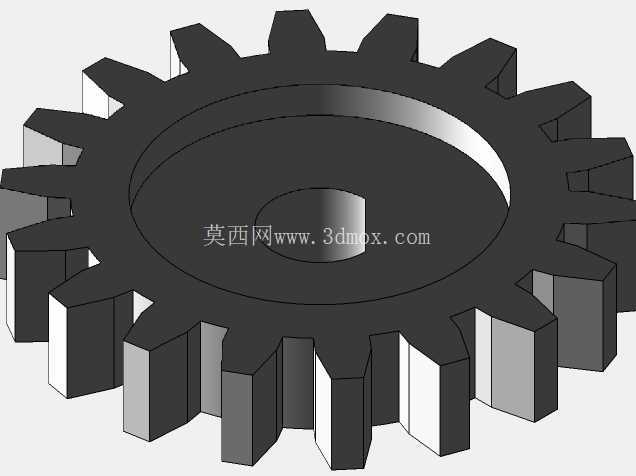

  在碎纸类办公处理设备的传动链路里,这类适配Rexel 100x、175x、250x三个规格机型的滚轮齿轮,是承担动力传递与走纸辊驱动的核心啮合零件,日常运行中需要同时匹配电机输出端的转速转换,以及带动走纸滚轮完成稳定的纸张进给动作,不能出现啮合卡顿、传动间隙过大的问题,否则会直接导致设备进纸歪斜、碎纸卡滞甚至传动链路过载烧损电机。从实际工况出发,这类齿轮的设计首先要兼顾三个不同机型的安装边界,三个机型对应的齿轮安装轴径、中心距公差保持统一基准,仅在齿宽、啮合接触长度上做适配调整,不需要针对不同机型重新设计传动基座,能大幅降低备件的库存品类压力,也方便后期运维时的快速替换。齿形设计上采用标准渐开线圆柱直齿结构,没有选用斜齿是因为这类办公设备的传动负载不大,直齿加工难度更低、装配时不需要额外调整轴向啮合间隙,轴向力几乎为零,能减少对应安装轴承的轴向负载,延长支撑部件的使用寿命。齿顶圆、齿根圆的公差控制按照IT7级精度执行,啮合侧隙控制在0.02-0.05mm之间,既不会因为侧隙过大导致传动正反转时出现冲击异响,也不会因为侧隙过小在温度升高、齿轮出现微量热膨胀时发生卡齿抱死的问题。

  齿轮的轮毂部分做了等壁厚设计,中心安装孔与轴的配合采用H7/k6过渡配合,不需要额外设计键槽,依靠轮毂侧面的扁位与轴上的卡位结构传递扭矩,这种设计适合小扭矩传动场景,装配时直接压入即可,不需要额外的紧固件固定,能压缩整机的装配工序时长。齿轮的主体材质适配压铸工艺成型,成型后齿面不需要二次机加工就能满足啮合精度要求,适合大批量生产,材料本身的自润滑特性也能减少长期运行中的齿面磨损,不需要额外添加润滑脂就能保证长期运转顺畅,避免润滑脂渗漏污染纸张的问题。从安装边界来看,齿轮的轴向总厚度控制在对应机型的安装腔预留尺寸内,齿顶圆与周围的机架内壁、走线槽预留至少2mm的安全间隙,不会出现运转时剐蹭周边结构件的问题。

  实际运行中,这类齿轮的传动比匹配电机的输出转速,将电机的高转速低扭矩转换为走纸辊需要的低转速大扭矩,保证纸张进给速度稳定在设备设计的额定范围内,不管是单张进纸还是连续多张进纸,都能保持匀速进给,不会因为负载波动出现转速骤降的问题。设计时还特意做了齿顶修缘处理,减少齿轮啮合入齿时的冲击,降低设备运行时的传动噪音,让办公场景下的设备运行噪音控制在合理区间,不会产生刺耳的啮合异响。齿轮两端的端面做了平面度管控,保证装配后与轴的垂直度,不会出现齿轮偏摆导致的啮合接触面积不足、局部齿面磨损过快的问题。

  三个适配规格的齿轮在齿形参数上保持模数、压力角完全一致,仅齿宽尺寸根据不同机型的负载需求做调整,100x机型对应齿宽最窄,满足小负载下的轻量化需求,250x机型对应齿宽最宽,能承受更大的连续进纸负载,这种模块化的设计思路能减少设计重复工作量,也让压铸模具的模芯可以通用,只需要调整齿宽部分的镶件就能生产不同规格的产品,大幅降低模具开发成本。在实际装配验证阶段,需要确认齿轮在安装轴上的轴向窜动量不超过0.1mm,啮合接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,保证载荷均匀分布在齿面上,不会出现局部应力集中导致断齿的问题。长期运行测试中,这类齿轮在额定负载下连续运转的寿命能满足设备全生命周期的使用需求,不会出现过度磨损导致的传动失效,不需要在设备使用周期内更换齿轮备件,降低用户的后期维护成本。
