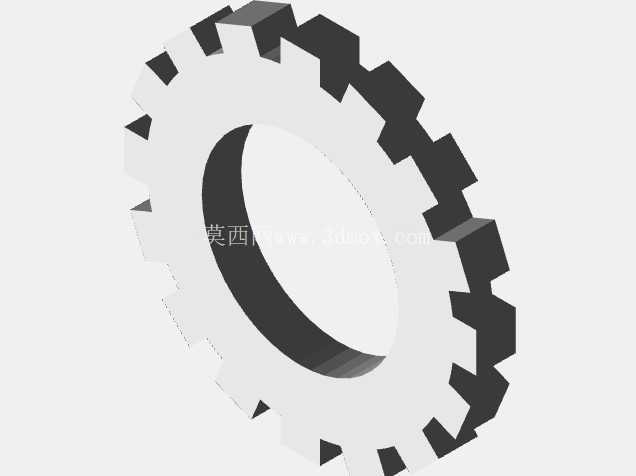

矩形齿花键连接套结构三维设计

做传动结构设计快十二年，经手的花键类零件没有一百也有八十，这次的矩形齿内花键套，是上周给压铸机送料机构做改型时重新核算的结构件。最早接触这类零件是在200吨冷室压铸机的给汤机回转臂上，当时老结构用平键连接，连续运行三个多月就出现键槽压溃、回转间隙超差的问题，拆检的时候发现平键侧面的接触应力已经超过了40Cr调质的许用值，毕竟给汤臂每次取铝液都要带一百多公斤的负载做启停回转，单键的接触面积根本扛不住频繁的冲击载荷，后来换成矩形齿花键连接，接触面积直接提了六倍多，同工况下连续跑了两年半都没再出现齿面压溃的问题。

这个花键套的设计逻辑其实没有太多花活，核心就是围绕同轴度承载和安装便利性做平衡。首先说齿形参数，我当时选的是大径定心的矩形齿，为什么不选小径定心？因为压铸机车间的维护条件有限，大径定心的零件加工完成后，内孔大径可以直接通过内圆磨一次装夹磨到尺寸，后续维护更换的时候，只要轴的大径公差控制在h6范围内，不需要配磨就能保证同轴度在0.02mm以内，要是用小径定心，现场维修根本没有条件做齿面的磨削加工，换件之后同轴度超差很容易出现回转抖动，舀铝液的时候洒出来就是安全隐患。齿的数量我定的是20齿，这个数不是随便选的，当时核算过，20齿的话单齿的齿厚刚好能在传递额定扭矩的时候，齿面接触应力控制在120MPa以内，比45号钢调质后的许用接触应力低30%，留够了冲击载荷的余量，同时齿槽的宽度不会太窄，插齿加工的时候排屑顺畅，不会因为刀具让刀导致齿厚超差。

再说到安装边界，这个花键套的轴向长度我做的是配合轴径的1.2倍，很多新手做设计的时候喜欢把花键套做的很长，觉得接触越长承载越好，实际上花键连接的载荷分布是不均匀的，靠近扭矩输入端的前三个齿承担了接近70%的载荷，做太长不仅浪费材料，还会因为轴和套的同轴度加工误差导致末端的齿完全不受力，甚至出现别卡的问题。我特意在套的两端都做了1×45度的倒角，内齿的入口端还做了0.5mm的导向倒锥，现场装配的时候不用反复找正，顺着导向就能推进去，不会因为磕碰把齿尖打毛。外圆部分我没有做多余的结构，就是光圆柱面，因为这个套是直接压装到回转臂的安装孔里的，过盈量控制在0.02到0.03mm，压装的时候用铜棒垫着端面敲进去就行，不需要额外做键槽或者顶丝孔，毕竟花键本身已经能传递足够的扭矩，额外的固定结构反而会增加应力集中的风险。

实际应用的时候，这个零件除了压铸机的给汤机构，在冲床的离合器传动组、自动化生产线的回转工作台传动轴上也能用，只要是需要频繁正反转、传递中等扭矩、要求同轴度稳定的连接部位，矩形齿花键套的可靠性都比平键、半圆键高不少。我之前给客户做维护的时候发现，很多设备上的花键失效都是因为齿面没有做润滑，其实这种低速重载的花键，装配的时候在齿面涂一层二硫化钼锂基脂，就能把齿面磨损的速度降下来一大截，要是高速运转的工况，还得在花键套上开个注油孔，定期补润滑脂，不过压铸机的给汤机构转速很低，每分钟也就转个十来圈，不需要额外开注油孔，装配的时候涂够脂就行。

建模的时候我特意把齿根的圆角做了R0.3的处理，很多人画图的时候为了省事直接把齿根做成直角，实际上热处理的时候直角部位的应力集中系数能达到2.5以上，很容易在冲击载荷下出现齿根断裂，加个小小的圆角，应力集中系数就能降到1.2以内，强度提升非常明显。内孔的两端我也做了卸荷槽，就是在靠近端面的位置切了一个1mm宽、0.5mm深的槽，这样压装的时候不会因为孔口的毛刺把安装孔的内壁刮伤，也能避免压装过程中空气排不出去导致的压装力虚高的问题。

做这类传动件的设计，最忌讳的就是照搬手册上的标准参数不结合实际工况，手册上的参数都是通用工况下的参考值，真到了生产现场，你得考虑工人装配的时候顺不顺手，维护的时候换件方不方便，加工的时候能不能用最常规的工艺做出来，不然图画的再漂亮，加工不出来或者装不上，都是白费功夫。就像这个花键套，我当时出图的时候特意把公差都标成了常规设备能达到的精度，内孔大径的公差H7，齿厚的公差按7级精度来，普通的插齿机就能加工，不需要上高精度的磨齿机，加工成本能降下来一半，同时性能完全能满足现场的使用要求，这才是做工程设计该有的思路，不是精度越高越好，而是在满足使用要求的前提下，做到最经济、最可靠、最便于维护。
