曼尼通叉车操纵手柄结构设计

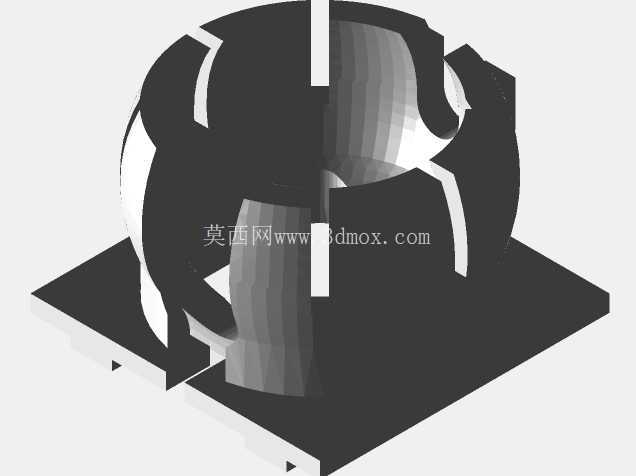

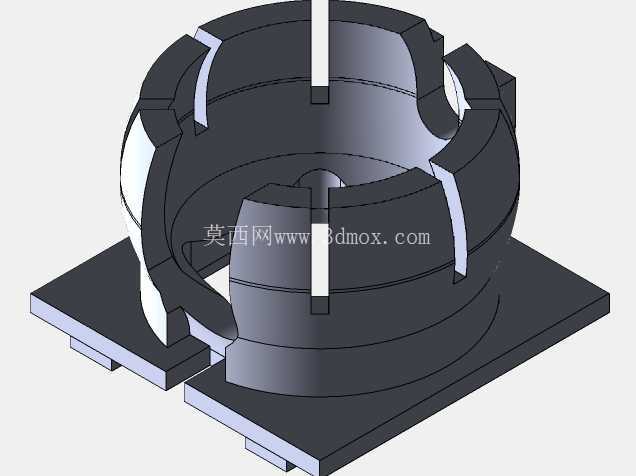

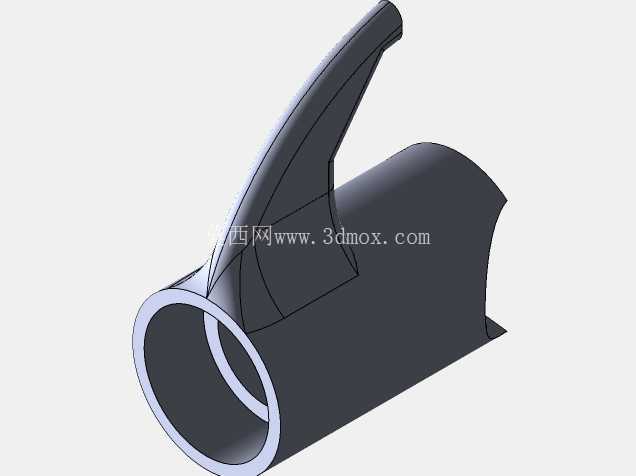

　　这款操纵杆零件主要适配仓储物流场景下的曼尼通系列手动搬运车辆，是操作人员与车辆液压控制系统交互的核心操控部件，日常作业中操作人员通过扳动该手柄，实现货叉起升、下降、车体转向锁定等核心动作的指令传递，直接决定了搬运作业的操作手感与动作响应精度。从结构设计来看，零件整体采用一体化压铸成型思路，主体分为套筒安装段与操纵扳动段两个核心功能区，套筒段为空心圆柱结构，内径尺寸匹配车辆操纵阀杆的安装轴径，内壁预留有定位卡槽，装配时可直接套入阀杆端部，通过侧面的紧定螺钉孔实现周向与轴向的锁止固定，避免长期扳动过程中出现松旷移位，套筒外壁做了加厚加强处理，可承受频繁扳动带来的径向载荷，防止根部应力集中出现断裂。

　　操纵扳动段采用符合人体工学的弧形曲面设计，握持区域的弧度贴合操作人员手掌自然弯曲的形态，表面没有尖锐棱角，长时间握持操作不易产生手部疲劳，扳动段与套筒段的过渡区域做了大圆角过渡，同时内部设置有加强筋结构，在不额外增加零件壁厚、控制整体重量的前提下，大幅提升了扳动时的结构强度，可承受最大120N的扳动力而不产生塑性变形。设计过程中重点考量了压铸工艺的成型可行性，所有拔模方向保持统一，拔模斜度控制在1.5度到2度之间，避免出现倒扣结构，零件壁厚整体保持均匀，最薄处壁厚3mm，最厚处不超过6mm，防止压铸成型过程中出现缩孔、冷隔等缺陷，同时减少后续机加工的工序量，仅套筒内孔与端部安装面需要少量精加工即可满足装配精度要求。

　　安装边界方面，套筒段的轴向长度为42mm，安装后操纵扳动段的最高点距离安装轴中心的垂直高度为118mm，扳动时的最大转动角度为前后各25度，转动过程中不会与周边的护板、操纵台面板产生运动干涉，零件整体的外轮廓最大宽度为58mm，适配现有曼尼通系列搬运车的操纵台安装空间，不需要对原有车体结构做任何修改即可直接替换原有损坏的操纵杆零件。实际使用场景中，这类操纵杆长期处于仓储车间多尘、偶尔接触油污的环境，因此结构设计上没有多余的凹槽缝隙，表面平整光滑，日常清洁维护时可直接擦拭表面污渍，不会积存油污与灰尘，同时压铸铝合金的材质本身具备较好的耐锈蚀性能，即使在潮湿的仓储环境中也不会轻易出现锈蚀卡滞的问题。

　　从受力角度分析，操作人员扳动手柄时的作用力主要集中在扳动段的端部，力通过弧形过渡段传递到套筒与阀杆的连接位置，因此过渡区域的加强筋设计完全覆盖了应力传递的路径，通过有限元受力仿真验证，在额定扳动力下，零件的最大应力出现在加强筋与套筒的连接处，应力值远低于压铸铝合金的屈服强度，可满足不少于5万次扳动的使用寿命要求，完全匹配仓储搬运车辆的日常使用强度。
