环形磁铁保护套结构设计方案

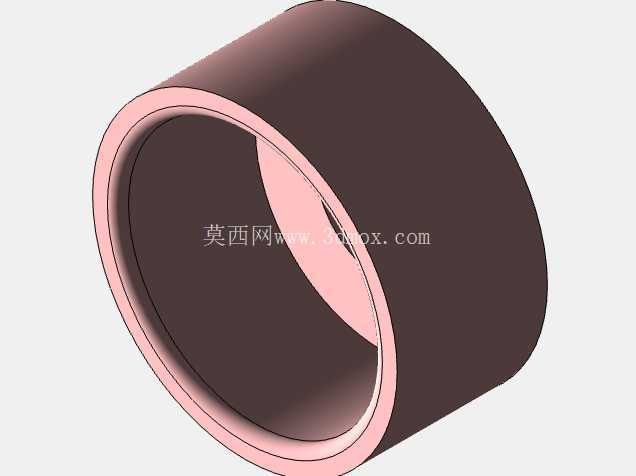

在各类磁吸附工装、磁传动组件、传感器安装模块的实际工程应用中，裸露的永磁体往往面临磕碰碎裂、吸附铁屑难以清理、安装定位精度不足的问题，这款环形磁铁保护套正是针对这类工程痛点开发的配套结构件。从结构形态来看，该零件为等壁空心套筒结构，内壁与对应规格的圆柱磁铁外圆采用小间隙过渡配合，装配时可通过结构胶粘接或者端面压装的方式将磁铁完全嵌入套筒内部，仅保留需要发挥磁吸附作用的端面外露，其余柱面完全被套筒包裹。

在实际设备运行场景中，这类保护套的应用覆盖范围极广：在自动化生产线的磁吸附取料工位，保护套可以避免磁铁直接接触被吸附工件，减少磁铁表面的磨损，同时防止工件表面的铁屑直接吸附在磁铁柱面，大幅降低日常维护的清理难度；在霍尔传感器、磁编码器的安装结构中，带保护套的磁组件可以避免磁铁碎裂后碎屑散落在精密传动间隙内，杜绝磁屑卡滞传动部件的风险；在小型磁耦合传动结构中，保护套的外圆可以作为定位基准面，直接与安装座的内孔配合，省去额外的定位结构，压缩整体安装空间。

从设计思路层面出发，这款套筒的壁厚经过反复校核，既不会因为壁厚过大导致磁路气隙增加、削弱端面的有效磁吸力，也不会因为壁厚过薄导致压装过程中出现套筒变形、开裂的问题。套筒的两端口位置做了微小的倒角处理，一方面可以在压装磁铁时起到导向作用，避免硬压导致磁铁棱边崩缺，另一方面也可以去除加工后的锐边，防止装配过程中划伤操作人员或者划破配套的绝缘层、密封层。套筒的外圆为光滑圆柱面，没有多余的凸台、卡槽结构，这种极简的结构设计一方面降低了加工难度，不管是采用金属车削还是工程塑料注塑都能快速成型，另一方面也让安装适配性更强，只要安装孔直径与套筒外圆匹配，就可以直接压入使用，不需要针对复杂外形做配套的避让设计。

关于安装边界与尺寸适配，这款保护套的内孔尺寸与对应规格的圆柱磁铁外径匹配，轴向长度与磁铁的轴向高度保持一致，压装完成后磁铁端面与套筒端面基本齐平，不会出现磁铁突出导致的吸附面不平整，也不会因为套筒端面突出导致磁吸附气隙过大。在实际选型使用时，需要注意安装座的内孔公差建议采用H7级精度，与套筒外圆形成间隙配合，压装时可以在配合面涂抹少量结构胶增强固定强度，避免设备运行过程中因为振动导致保护套连同磁铁从安装位脱落。如果应用在有耐腐蚀要求的场景，还可以根据使用环境选择不同的套筒材质，比如普通工况下采用黄铜或者铝合金材质，兼顾轻量化与结构强度，有酸碱腐蚀的场景可以采用POM或者PEEK工程塑料材质，不需要额外做表面防腐处理。

很多结构设计人员在做磁组件设计时往往忽略保护套的作用，直接将磁铁粘在安装座内，后期设备维护时一旦磁铁碎裂，清理残胶和磁屑的工作量极大，甚至需要拆解整个工位结构，而采用这类一体化的保护套结构后，磁铁完全被约束在套筒内部，即使磁铁因为长期使用或者外力冲击出现碎裂，磁块也会被包裹在套筒内不会散落，只需要整体更换保护套组件即可，大幅缩短设备维护的停机时间。另外在磁吸附定位的应用中，保护套的端面可以作为统一的基准面，每次吸附工件时的磁隙保持一致，不会因为磁铁表面磨损导致吸附力出现波动，对于需要稳定吸附力的检测工位、取料工位来说，这种结构可以大幅提升工位运行的稳定性，减少因为吸附力不足导致的工件掉落、定位偏差问题。
