M8规格塑料平垫圈结构设计

在日常的机械装配、轻工产品组装以及小型机电设备的安装环节里，平垫圈是极为常见却又不可或缺的基础连接件，这款M8规格的塑料垫圈，针对的是公称直径8mm的螺纹紧固件配套场景，和金属垫圈相比，塑料材质的选型本身就带着明确的场景指向——它不会像钢制垫圈那样在拧紧过程中刮花被连接件的表面涂层，也不会在潮湿、弱酸碱的环境里出现锈蚀锈渍污染装配面的问题，同时自身具备的一定形变能力，还能在小扭矩锁紧的场景下填补接触面的微观不平整，避免应力集中在螺纹孔周边的小范围区域。

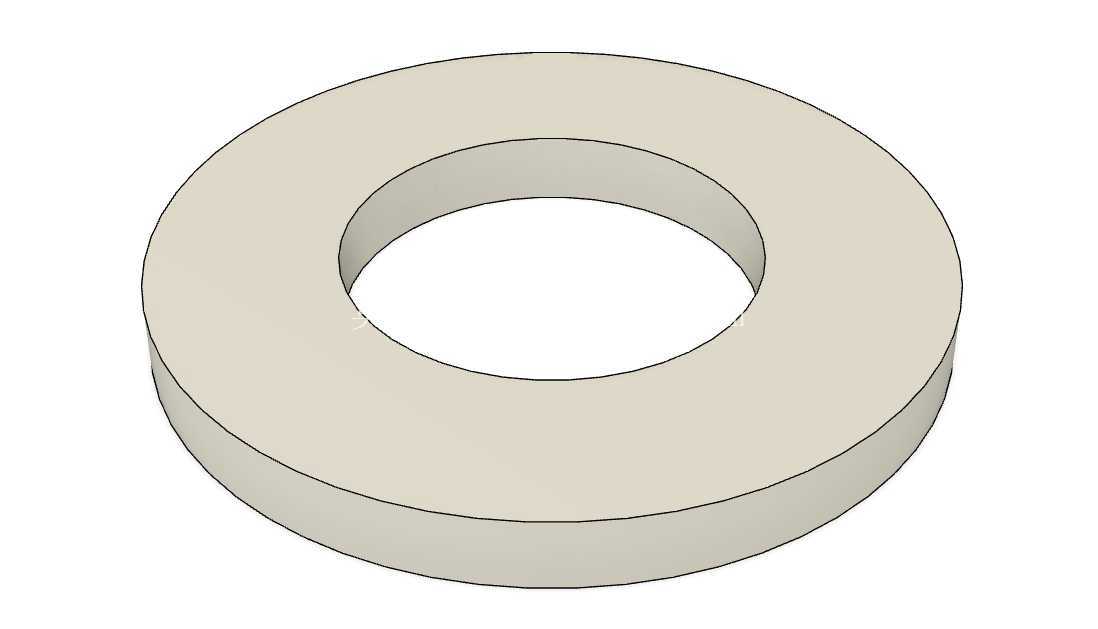

从结构设计的角度看，这款垫圈采用了等厚度的环形回转体结构，没有额外的防滑齿、定位凸台或者异形切边，属于最通用的平垫圈构型，这种设计的核心考量首先是加工便利性，不管是采用注塑成型还是棒料车削加工，这种纯回转的对称结构都能以极低的成本实现批量生产，不需要复杂的模具抽芯或者多工序装夹，成型后的尺寸一致性也更容易控制。内孔的尺寸设计是围绕M8螺纹的外径做了合理的间隙预留，既不会因为孔太小导致穿入螺栓时卡滞，也不会因为孔过大导致垫圈的有效承压面积不足，实际装配时，垫圈可以顺畅穿过M8的外螺纹段，平贴在螺栓头或者螺母的承压面下方，把紧固件的锁紧力均匀分散到更大的接触面积上。

实际应用场景里，这类塑料垫圈常出现在家电外壳装配、塑料制品连接、电子设备内部结构固定、户外非金属构件安装等场景，比如家用净水器的滤瓶连接、塑料配电箱的外壳拼接、儿童玩具的结构紧固、户外景观设施的非金属件装配，这些场景要么对接触面的防刮要求高，要么有绝缘需求，要么不允许金属锈渍污染外观面，塑料垫圈的绝缘属性也能避免不同金属件直接接触产生的电化学腐蚀问题，在有弱电绝缘要求的装配位置，它还能起到隔断电流通路、避免局部短路的作用。

从安装边界来看，这款垫圈的外径尺寸匹配M8紧固件的常规承压需求，厚度设计兼顾了承压强度和形变余量，装配时不需要额外的特殊工装，手动或者用常规电动、气动工具锁紧螺栓即可，需要注意的是因为塑料材质的屈服强度远低于金属，所以锁紧扭矩不能超过材质的承受上限，否则会出现垫圈被压溃、蠕变失效的问题，这也是设计选型时需要提前匹配的参数——根据被连接件的材质、所需的锁紧力大小，选择合适厚度和材质的塑料垫圈，避免过压失效。

设计过程中，这类看似简单的环形零件其实也需要考虑多个细节：比如上下两个端面的平面度要控制在合理范围内，避免出现翘曲导致锁紧时受力不均；内孔和外圆的同轴度要保证，不会出现单边承压的情况；边缘的倒角处理要圆滑，去除注塑或者车削产生的飞边毛刺，避免装配时毛刺脱落掉入设备内部造成故障；材质选择上根据使用环境的温度、接触介质不同，可以匹配尼龙、PP、PVC等不同的塑料原料，尼龙材质的耐磨性和韧性更好，适合有一定微动磨损的场景，PP材质的耐化学性更优，适合接触弱酸碱的场景，PVC的成本更低，适合普通室内干燥环境的装配需求。

很多刚入行的结构设计人员容易忽略这类小垫圈的选型，觉得只要能套进螺栓就行，但实际装配中经常出现因为垫圈选型不当导致的问题：比如用了金属垫圈刮花塑料件的外观面，导致产品外观不合格；比如垫圈内径太小，装配时卡滞在螺纹上，导致批量装配效率低下；比如垫圈厚度不够，锁紧后螺栓头直接压到被连接件表面造成压痕；比如材质不耐温，在设备运行发热后出现垫圈软化变形，导致锁紧力下降螺栓松动。这款M8塑料垫圈的结构参数就是针对这些常见的装配痛点做了平衡，在通用场景下可以直接配套M8的螺栓、螺钉使用，不需要额外做结构修改，能覆盖绝大多数非金属件连接、绝缘装配、防刮保护的使用需求。

从三维建模的角度看，这类零件的建模逻辑非常清晰，先绘制内外径的同心圆草图，通过拉伸命令生成基础的环形实体，之后对上下边缘做微小的倒角处理去除锐边，不需要复杂的曲面或者特征命令，但建模时需要严格控制尺寸公差，内孔的公差带要保证和M8螺纹的间隙配合，外径的尺寸要匹配对应螺栓头的承压面大小，厚度尺寸要根据承压需求做合理设定，同时要考虑注塑成型的收缩率，在建模时预留对应的收缩余量，保证批量生产后的成品尺寸符合设计要求。在装配体设计中，这类标准件的调用可以大幅提升装配的可靠性，避免因为缺少垫圈导致的后期装配故障，也能让整个连接结构的受力更加合理，延长整个设备或者产品的使用寿命。
