适配M8螺栓的塑料旋钮结构设计

在日常的设备装配、工装调试以及小型机电产品的结构设计场景里，手动调节类的紧固件一直是影响操作效率的关键小部件，这款适配M8规格螺栓的塑料旋钮，就是针对无需工具即可完成松紧调节的场景开发的结构件。从实际使用场景来看，这类旋钮广泛出现在小型试验设备的档位调节、工装夹具的快速锁紧、民用机电产品的面板固定、户外便携设备的快拆结构中，相比需要借助扳手或者螺丝刀操作的标准螺母，塑料旋钮自带的握持结构可以让操作人员直接用手完成拧紧与松开动作，在需要频繁拆装、调节的工位上，能大幅减少工具取用的辅助时间，也能避免工具操作时对安装面造成的刮擦损伤。

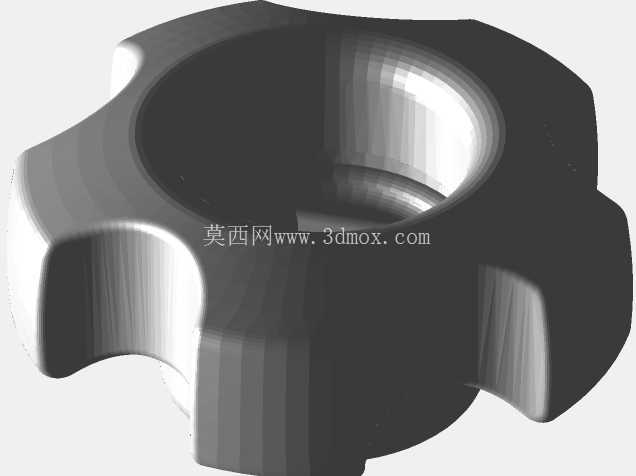

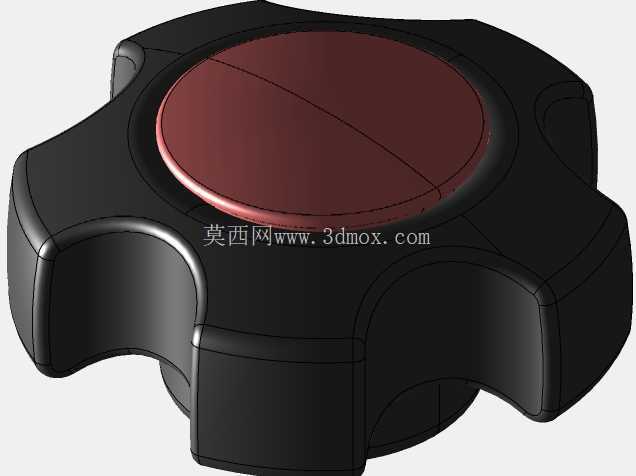

从功能特性上看，这款旋钮的核心设计点是内嵌与M8螺栓匹配的螺纹嵌件，外部采用工程塑料注塑成型的握持结构，塑料材质本身的绝缘属性也让它可以用在有弱电绝缘需求的设备面板上，不会像金属旋钮那样存在导电短路的隐患。旋钮的外轮廓做了多面防滑的棱边设计，不是光滑的圆柱面，即便操作人员手上沾有少量油污或者佩戴薄款劳保手套，也能施加足够的扭转力矩，不会出现打滑的情况。旋钮的顶面做了平整处理，在需要做标识的场景下，可以直接丝印档位符号、锁紧方向提示，不需要额外增加标识牌的安装结构。

在设计思路的考量上，这款旋钮没有做多余的装饰性结构，所有外形设计都围绕操作便利性与安装兼容性展开。内部的金属螺纹嵌件在注塑阶段就与塑料本体结合为一体，相比后期在塑料件上攻丝的结构，嵌件的螺纹强度更高，反复松紧调节也不会出现滑牙的问题，能承受的拧紧力矩完全满足手动操作的上限，不会因为手拧的力量过大造成螺纹损坏。塑料本体的壁厚做了均匀化处理，注塑成型时不容易出现缩痕、内应力集中的问题，批量生产时的良品率更高，同时也能在保证结构强度的前提下尽可能减少材料用量，控制零件成本。旋钮与安装面接触的底面做了微小的凸台设计，拧紧时只有凸台环面与安装面接触，既可以减少旋钮转动时与安装面的摩擦阻力，也能避免塑料本体大面积贴在安装面上，在有少量灰尘或者杂物的安装环境下，不会因为杂物垫在接触面下造成锁紧不到位的问题。

从安装边界与尺寸配合来看，这款旋钮的内螺纹严格匹配M8螺栓的标准公差范围，与市面上常规的GB/T 5782、GB/T 70.1等标准的M8外螺纹件都能顺畅旋合，不需要做额外的适配加工。旋钮的外径控制在适合单手握持转动的尺寸区间，不会因为外径过大占用过多的安装空间，也不会因为外径过小导致手拧时力矩不足，对于安装空间局促的面板内侧、工装夹缝位置，这个尺寸也能顺利完成操作。旋钮的总高度做了合理控制，安装后突出安装面的高度不会过高，避免在设备搬运、操作过程中被意外勾挂导致旋钮松动，同时也能满足薄型面板的安装需求，不会因为旋钮本身高度过高导致螺栓旋合长度不足。在与不同长度的M8螺栓配合时，只需要根据实际的安装厚度选择对应长度的螺栓即可，旋钮本身的螺纹深度足够覆盖常规手动调节场景下的旋合长度要求，不需要额外增加垫片来调整旋合量。

在实际的结构选型过程中，这类塑料旋钮往往会被忽略细节设计，很多通用款旋钮要么是防滑结构设计不合理，手拧时容易打滑，要么是螺纹嵌件的结合强度不足，反复使用几次就出现嵌件松动、跟转的问题，这款旋钮在设计时针对这些常见的失效点做了优化：嵌件与塑料结合的位置做了滚花与卡槽结构，注塑后塑料会嵌入滚花与卡槽内，彻底避免嵌件跟转的问题；外部的防滑棱边做了圆角过渡，长时间手动操作也不会硌手，不会像尖锐棱边的旋钮那样在用力拧紧时压伤操作人员的手掌。针对户外使用的场景，塑料材质选用的是耐候性较好的工程塑料，长期暴露在日晒、潮湿的环境下也不会快速老化变脆，能保持足够的结构强度。在设备维护场景中，这类旋钮不需要专用工具就能完成拆装，即便现场没有配套的维修工具，也能快速完成设备的开盖调试、部件更换工作，对于野外作业的便携设备、需要频繁调整参数的试验工装来说，这种免工具操作的设计能大幅降低维护的门槛。
