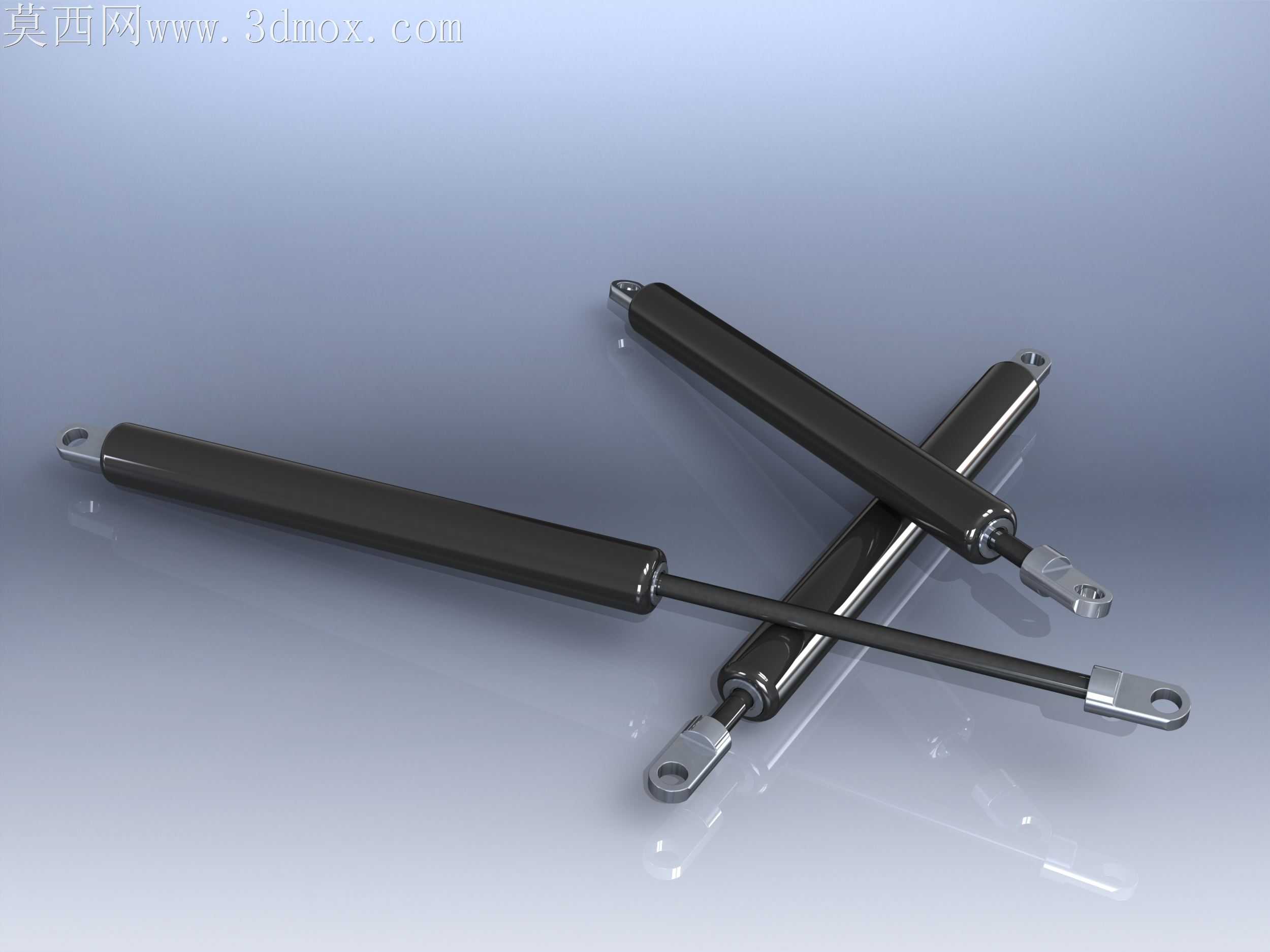

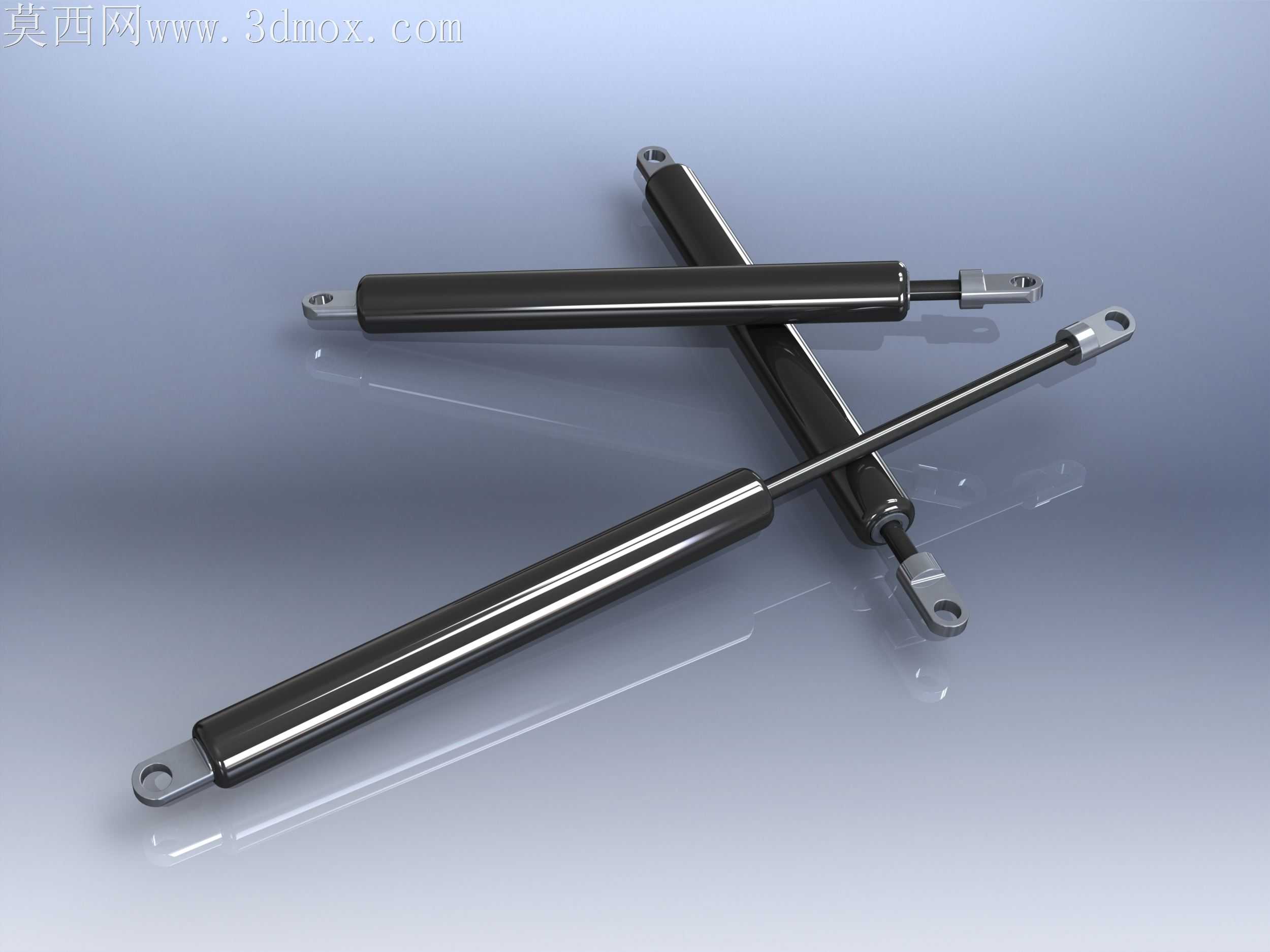

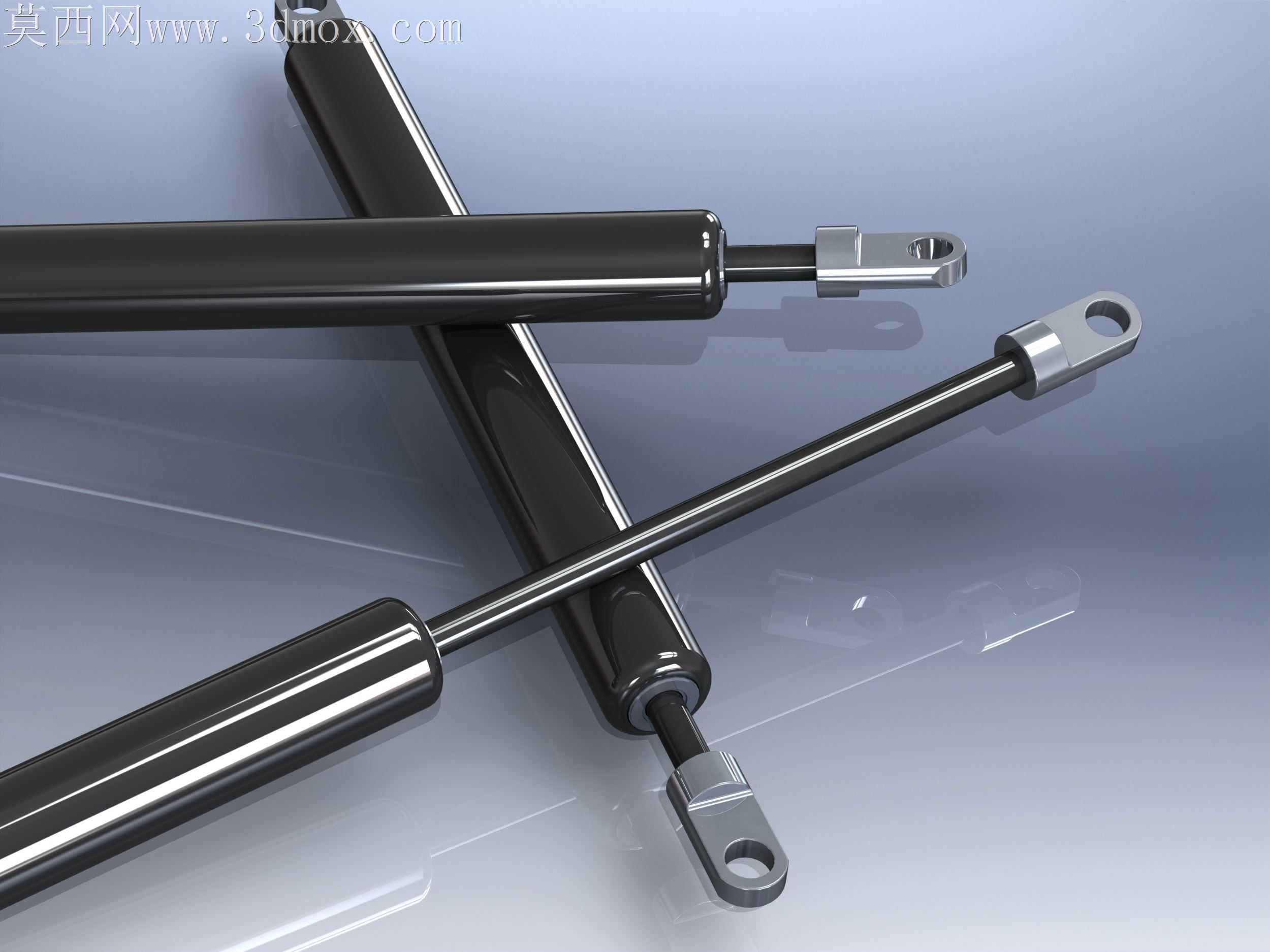

12mm缸径支撑用气弹簧结构设计

这款12mm缸径的气弹簧，是工业领域应用十分广泛的弹性支撑元件，核心依托密闭缸体内填充的高压惰性气体实现力的输出，全程无需额外外接动力源，依靠自身内部气压差即可完成伸缩动作与支撑力输出，在各类需要开合缓冲、重力支撑、角度保持的场景中都能见到这类元件的身影。从实际应用场景来看，这类小缸径气弹簧常被用于各类设备舱门、小型设备检修盖板、轻型工装翻盖、家具柜体上翻门、小型自动化设备防护门的支撑场景，也可配套在轻型举升机构、可调角度工作台的角度锁定结构中，替代传统的机械撑杆，避免手动撑杆操作繁琐、支撑卡位易失效的问题。在实际使用过程中，这类气弹簧能够在伸展行程内提供稳定的支撑力，在开合过程中提供平缓的阻尼效果，避免盖板、舱门在重力作用下快速下坠造成磕碰、夹伤等安全隐患，同时在伸展到位后能够提供稳定的持力，无需额外锁定结构即可保持开启角度，大幅提升操作的便捷性与使用安全性。从产品功能特性来看，这款气弹簧采用活塞杆与缸体同轴的伸缩结构，两端配置带孔的金属安装接头，可通过销轴快速完成与安装基座的铰接，安装后允许小角度的摆动余量，能够适配开合过程中支撑点的轨迹变化，避免出现运动卡滞、别劲的问题；缸体采用金属材质做密封处理，表面做黑化防锈处理，能够适配常规车间、室内环境的使用需求，活塞杆表面做高精度抛光处理，配合内部密封件能够长期保证缸体的密封性能，避免气体泄漏导致支撑力衰减。从设计思路来看，这款气弹簧在设计时优先考虑了安装适配性与运动平顺性，12mm的缸径尺寸属于小规格支撑气弹簧的常用尺寸，对应的支撑力区间覆盖轻型盖板的支撑需求，整体结构做了等强度设计，缸体壁厚满足高压气体的承载要求，活塞杆直径与缸径做了匹配设计，保证伸缩过程中的同轴度，避免偏磨导致密封件过早损坏；两端的安装接头采用通用的单耳带孔结构，孔位尺寸适配常规的连接销轴，能够直接替换同规格的市面常规气弹簧产品，无需额外修改安装位。从外形尺寸与安装边界来看，这款气弹簧的缸体外径为12mm，整体收缩长度适配小空间的安装场景，伸展行程满足常规轻型舱门的开合角度需求，安装时需要预留两端铰接点的转动空间，保证气弹簧在整个开合行程中不会与周边结构件发生干涉，同时在选型安装时需要根据被支撑件的重量、重心位置计算对应的支撑力，匹配对应充气压力的气弹簧，保证支撑力足够支撑被支撑件重量，同时不会因为支撑力过大导致关门时需要施加过大的操作力。
