300F2.7V圆柱型超级电容三维结构

做储能相关设备结构设计快十二年，经手的电容类元件三维建模少说也有上百款，这次做的300F 2.7V圆柱超级电容，是给工业储能模组、车载辅助电源、光伏离网系统做配套选型用的，这类电容和普通电解电容的应用场景差异很大，普通电解电容多用于滤波、耦合，而这类大容量超级电容更多承担短时大电流充放电、功率补偿、掉电数据保持的作用，比如工业PLC掉电时的程序保存、AGV小车启动时的峰值电流补充、光伏路灯阴雨天的短时储能补能，都能看到这类元件的身影。

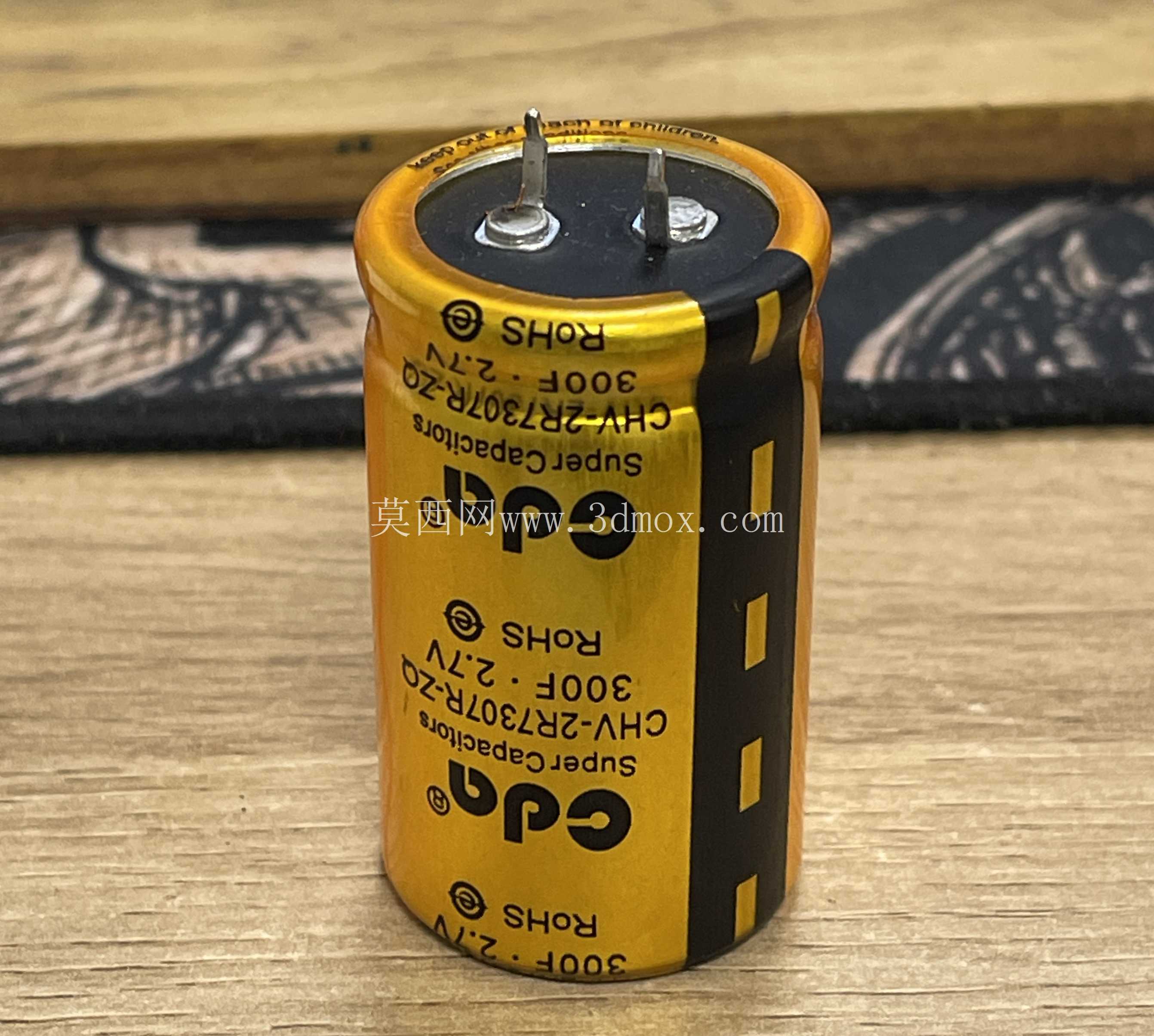

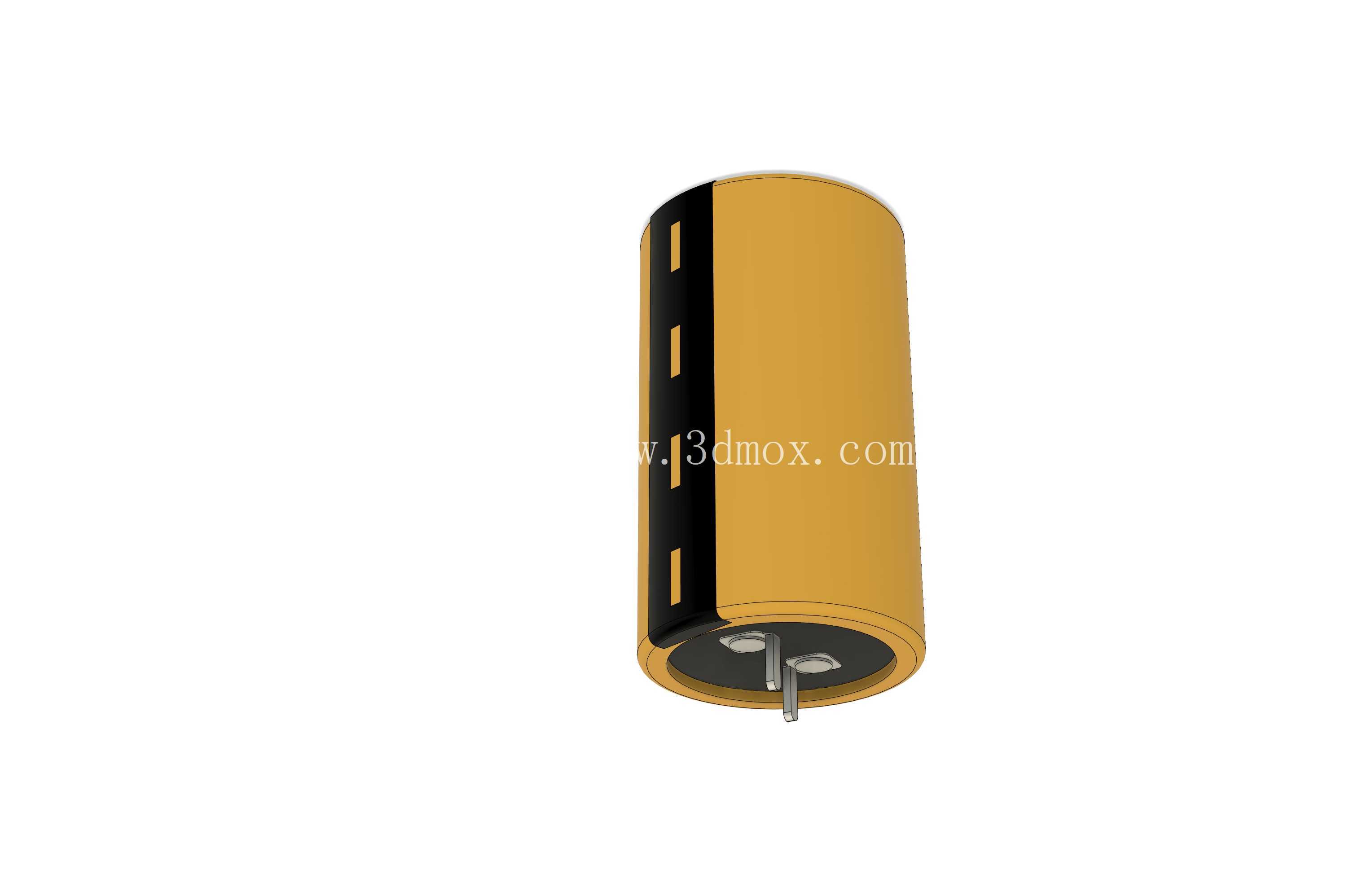

建模的时候最先考虑的不是外观还原，而是安装边界的准确性，毕竟结构工程师拿模型过去是要直接放进装配体做干涉检查的，要是引脚位置、壳体直径、整体高度差个零点几毫米，后续打样装配就会出问题。这款电容采用圆柱卷绕式结构，壳体采用铝合金拉伸成型，表面做了绝缘喷塑处理，侧面的黑色标识条是极性标识区，建模的时候特意把标识条的凹槽深度做了0.2mm的还原，不是简单贴个纹理上去，实际生产中这个凹槽是用来做极性定位的，自动插件机上料的时候会通过这个凹槽识别电容方向，避免插反炸机。

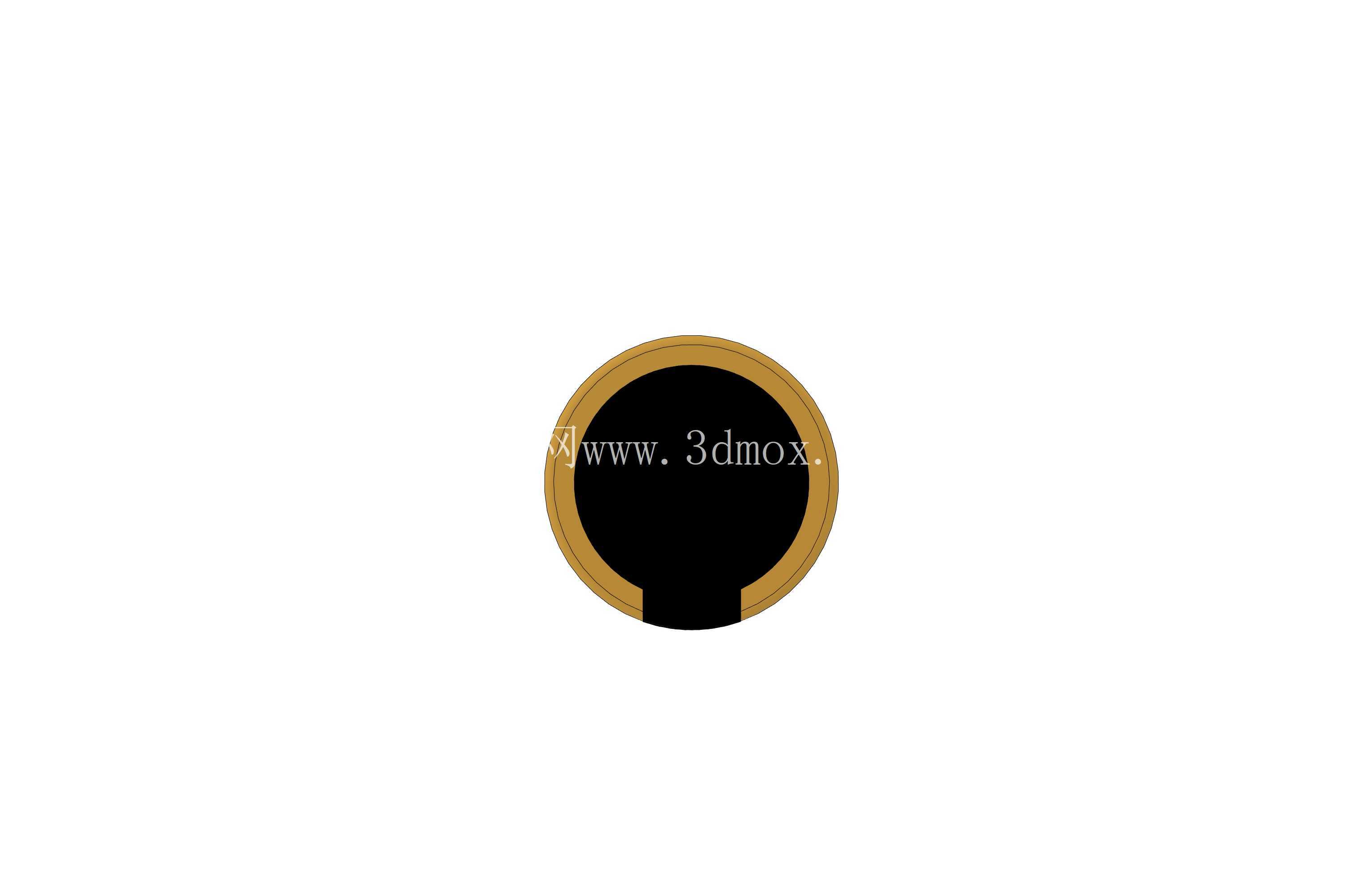

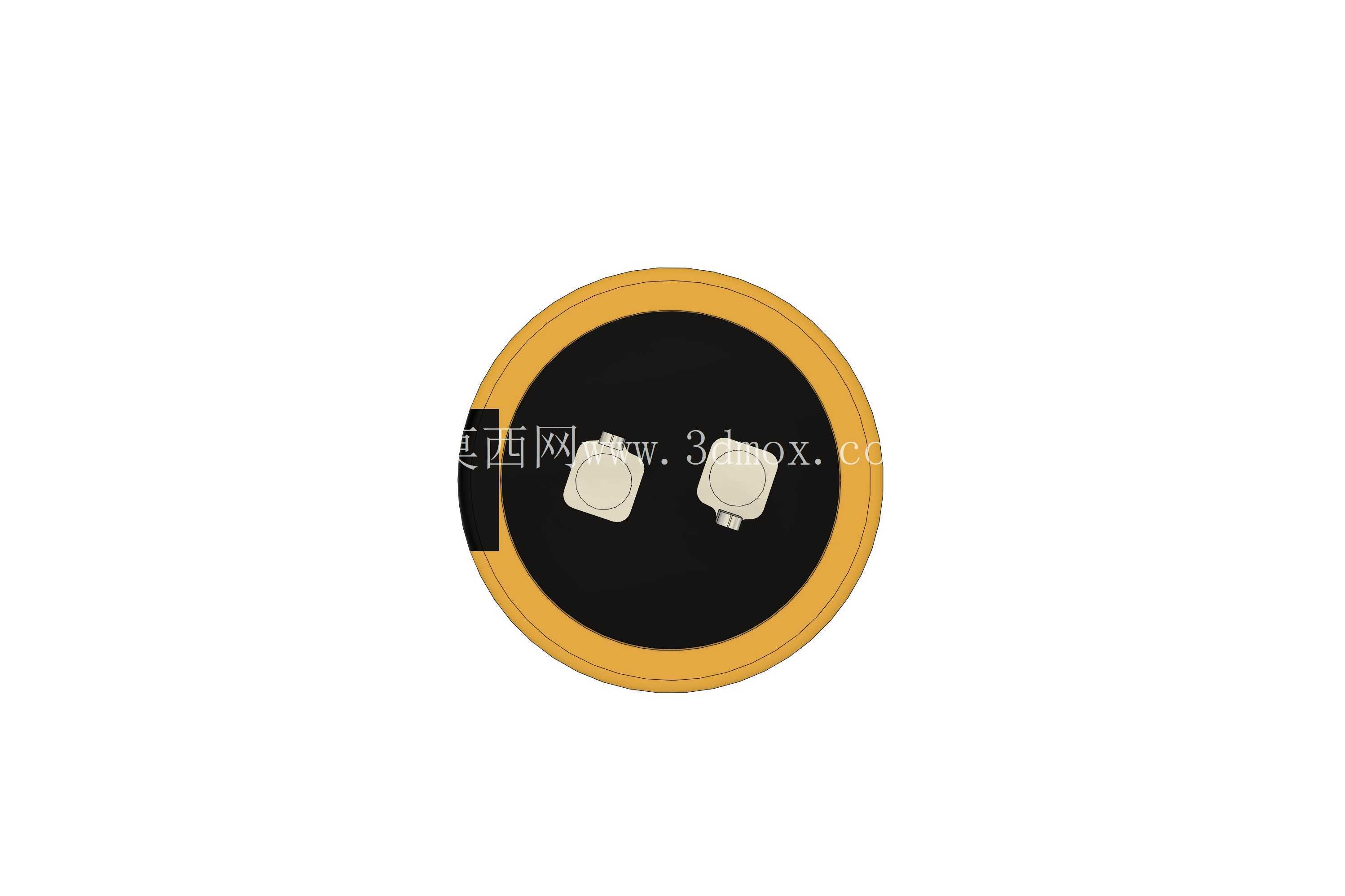

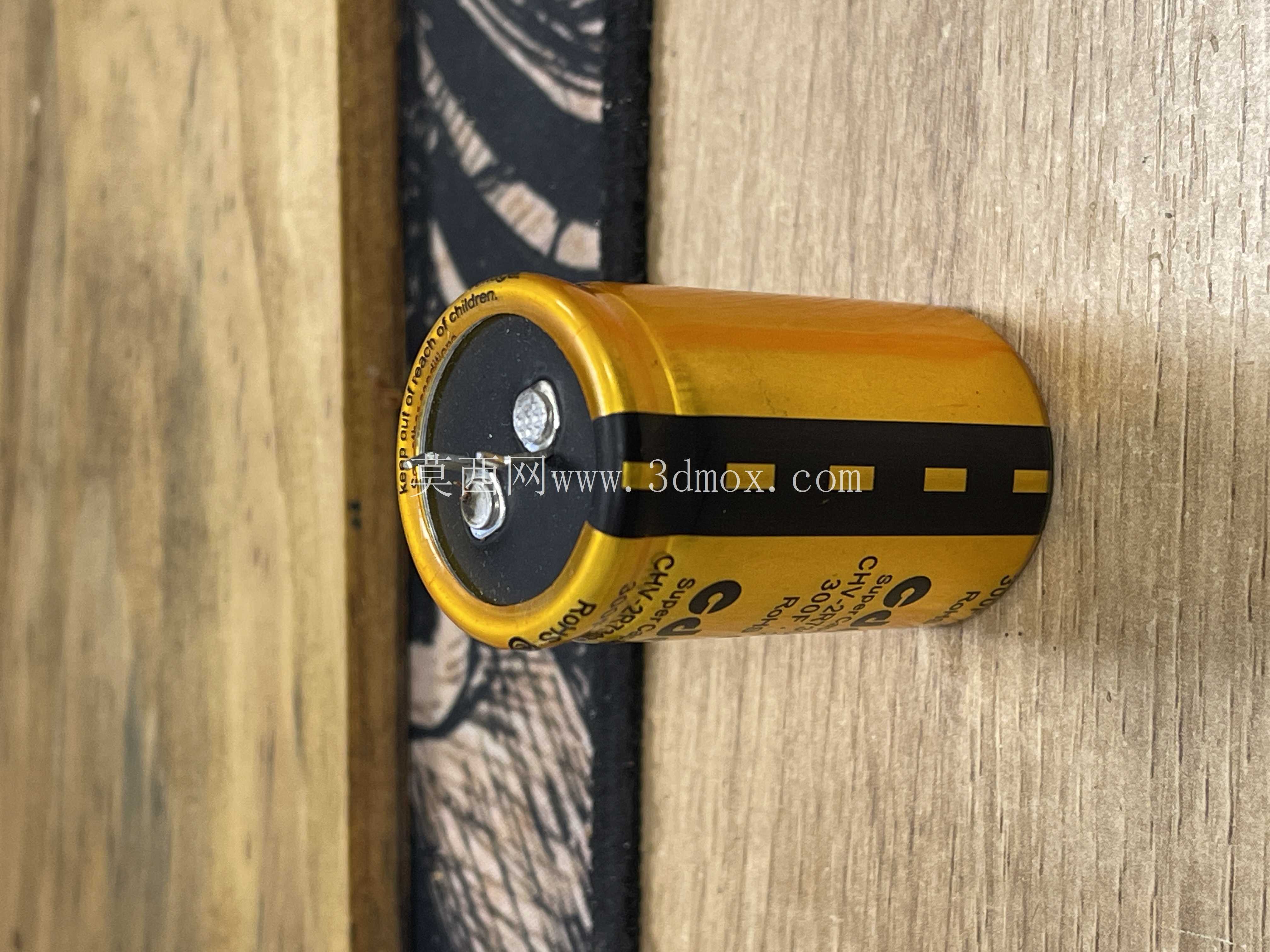

引脚部分采用的是径向双引脚设计，两个引脚的中心距严格按照行业通用的10mm间距做的，引脚直径1.5mm，伸出壳体端面的长度是3.5mm，引脚根部做了0.3mm的圆角过渡，避免焊接的时候应力集中导致引脚断裂，建模的时候特意把引脚的倒角、根部的密封胶圈都做出来了，很多新手建模容易忽略这个胶圈，实际这个胶圈是用来密封电容内部电解液的，同时起到引脚和壳体之间的绝缘作用，要是装配的时候压到这个胶圈，很容易导致密封失效漏液。

壳体的直径做的是25mm，整体高度（不含引脚）是40mm，这个尺寸是目前300F 2.7V规格超级电容的主流尺寸，适配市面上绝大多数的电容座、PCB安装孔位，做结构设计的时候，电容周边要预留至少2mm的散热间隙，因为这类电容大电流充放电的时候表面温升会到20K左右，要是周边贴的太近，热量散不出去会影响电容寿命，建模的时候我特意在模型周边做了安装间隙的参考基准面，方便选型的工程师直接做布局检查。

功能特性上，这类超级电容的等效串联电阻比普通电解电容低很多，能承受上千安培的瞬时放电电流，循环寿命能达到50万次以上，比锂电池高两个数量级，所以在需要频繁充放电的场景下优势非常明显，建模的时候我也把内部的卷芯结构做了简化示意，卷芯采用活性炭电极、隔膜、电解液卷绕而成，虽然做外部装配的时候不需要内部结构，但做热仿真的时候，卷芯的热导率参数是要赋值的，所以把内部卷芯的实体做出来，方便后续做热分析的时候直接赋予材料属性，不用再重新建模。

设计思路上，整个模型采用参数化建模，所有尺寸都关联到设计表，后续要是做同系列不同容量的电容，比如100F、500F的规格，只需要修改设计表里面的直径、高度参数，就能快速生成对应的模型，不用重新绘制特征，这也是做通用电子元件三维模型的基本要求，毕竟同系列产品往往只是尺寸参数不同，结构形式是一致的，参数化建模能大幅提升后续选型建模的效率。

安装方式上，这款电容支持波峰焊、回流焊两种焊接工艺，建模的时候引脚的可焊性镀层区域也做了区分，引脚末端2mm的区域是镀锡层，和PCB焊盘接触的位置就是这个区域，做PCB封装的时候，焊盘的尺寸要比引脚直径大0.3-0.5mm，方便焊接的时候上锡，同时避免焊盘太小导致虚焊。另外这款电容也可以搭配电容座使用，电容座的卡扣位置刚好卡在壳体下端的滚花位置，建模的时候壳体下端的滚花也做了纹理还原，滚花的深度0.1mm，间距0.5mm，这个滚花是用来增加和电容座之间的摩擦力，避免设备震动的时候电容从座子里脱落。

实际做设备布局的时候，还要注意电容的极性，壳体上的黑色标识条对应的引脚是负极，另一个是正极，建模的时候我在两个引脚的端面做了极性标识的特征，正极做了+号的凸印，负极做了-号的凸印，方便装配的时候识别，避免装反。另外这类电容的工作温度范围是-40℃到65℃，在低温环境下容量衰减比锂电池小很多，所以在北方户外的储能设备、车载低温启动设备里用的非常多，建模的时候也考虑了低温下的材料收缩率，壳体的尺寸公差按照GB/T 2423的要求做了公差带设置，方便做公差分析的时候直接调用。

很多新手做这类元件模型的时候，往往只做个大概的圆柱加两个引脚，忽略了很多细节特征，比如壳体上端的封口卷边、引脚根部的绝缘胶圈、侧面的极性定位槽、下端的滚花，这些细节看起来不重要，但实际做装配、做生产工艺分析的时候都是必须的，比如封口卷边的尺寸要是做的不对，自动装配的时候卡爪就抓不住电容，导致上料失败；极性定位槽要是没做，插件机就没法识别方向，导致插反报废。做工业三维模型，从来不是做的好看就行，而是要能真正用到实际的设计、生产、装配环节里，每一个特征都要有它对应的工程意义，这也是做了这么多年结构设计一直坚持的原则。
