Ercole Marelli GMN50离心泵叶轮结构

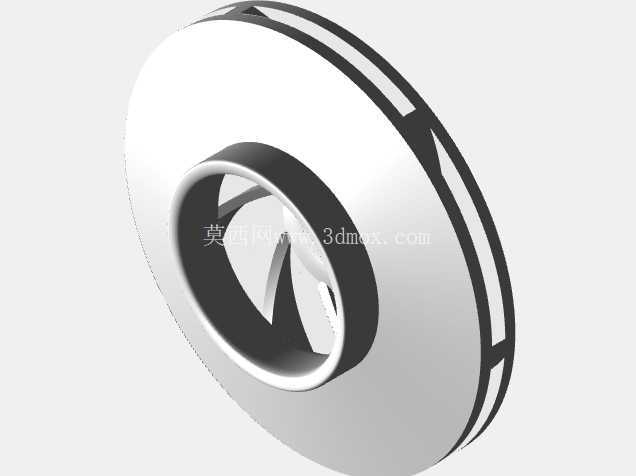

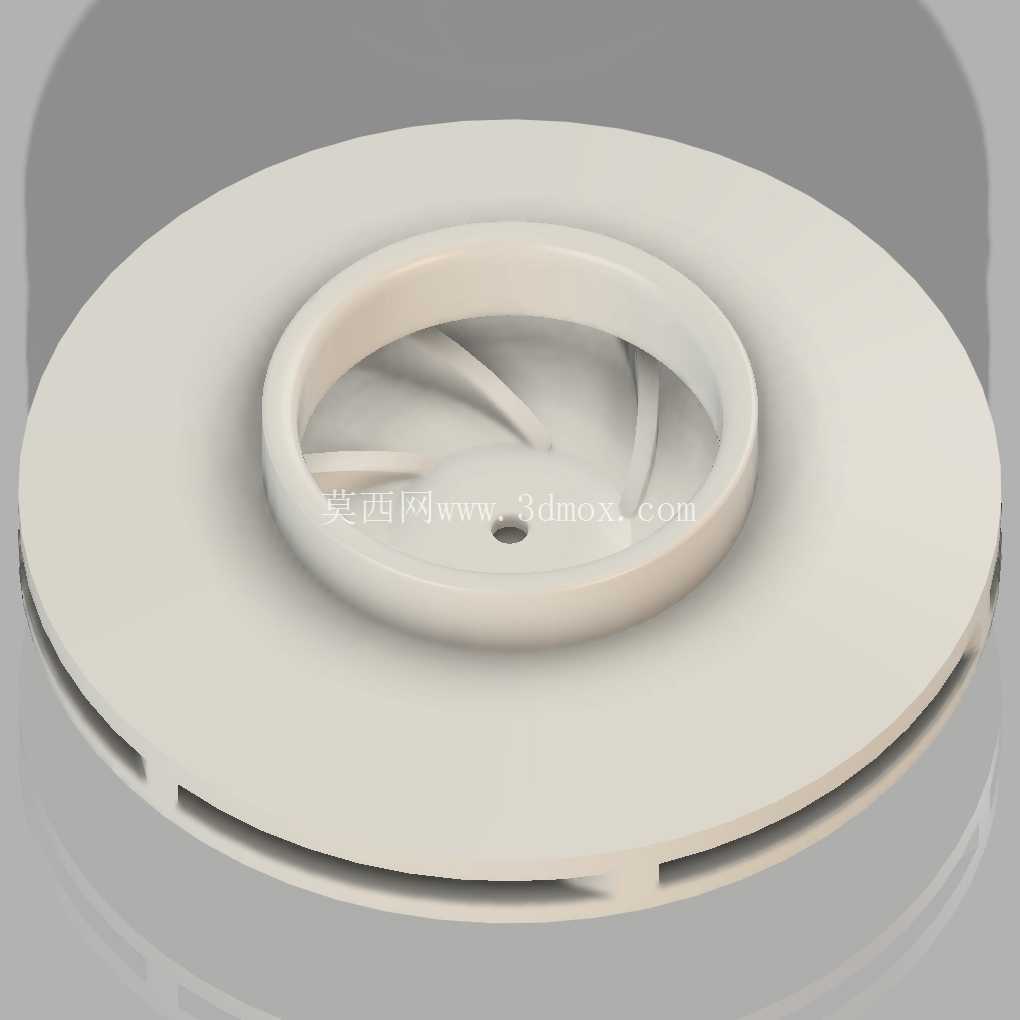

这款叶轮适配的GMN50系列离心泵，多应用在小型建筑供水、暖通循环、轻型工业流体输送场景中，作为泵的核心过流部件，它的结构设计直接决定泵组的水力效率、运行稳定性与抗气蚀性能。从结构来看，该叶轮为闭式离心结构，轮盘外缘设置的均匀缺口是安装定位结构，装配时可与泵腔内壁的定位凸台配合，限制叶轮运行过程中的周向窜动，同时保证叶轮与泵体密封环的同轴度，减少容积损失。叶轮中心的轴孔用于与泵轴配合传递扭矩，孔位周边的平面结构可配合键连接，避免大扭矩工况下叶轮与轴出现相对滑动。内部流道的叶片为后弯式设计，叶片型线经过水力优化，在额定转速1380rpm工况下，可将流体沿轴向吸入后，通过叶片的导流作用转化为径向动能与压能，匹配0.25kW的输出功率时，可实现220V/380V供电场景下的稳定流体输送，适配清水或物理性质类似水的无颗粒介质输送需求。

在设计思路上，这款叶轮优先考虑了小功率泵组的运行效率与装配便捷性，轮盘的厚度经过强度校核，在满足铸件结构强度的前提下尽可能降低重量，减少泵轴的径向负载，延长轴承使用寿命。叶片与前后盖板的连接采用圆弧过渡，避免铸造过程中出现应力集中，同时减少流道内的流体阻力，降低水力损失。叶轮入口处的圆角设计可优化流体进入流道的流态，减少入口冲击损失，提升泵组的抗气蚀能力，降低低液位工况下的气蚀损伤风险。

从安装边界来看，叶轮的外径尺寸适配50口径的泵腔，装配时需保证叶轮入口与泵体进水段的对中精度，轴向间隙控制在合理范围，避免间隙过大导致回流损失增加，间隙过小出现叶轮与泵体的摩擦。轮盘外缘的定位缺口与泵腔的配合间隙需控制在公差范围内，既保证装配顺畅，又避免运行过程中出现叶轮晃动。这类叶轮多采用铸造工艺成型，流道表面的粗糙度会直接影响水力效率，建模过程中需严格控制叶片型线的精度，保证每个流道的过流面积均匀，避免出现偏流导致泵组运行振动超标。在实际选型替换时，需核对叶轮的轴孔直径、键槽尺寸、安装定位缺口的位置与尺寸，同时匹配泵的额定转速与扬程参数，避免替换后出现泵性能不达标、运行过载等问题。对于日常维护场景，这类叶轮的磨损主要来自介质中的微小颗粒冲刷，长期运行后若出现叶片减薄、流道磨穿的情况需及时更换，更换时需清理泵腔内的积垢，保证装配后叶轮的转动灵活性，无卡滞摩擦情况。
