FreeCAD设计的水泵外壳压铸结构件

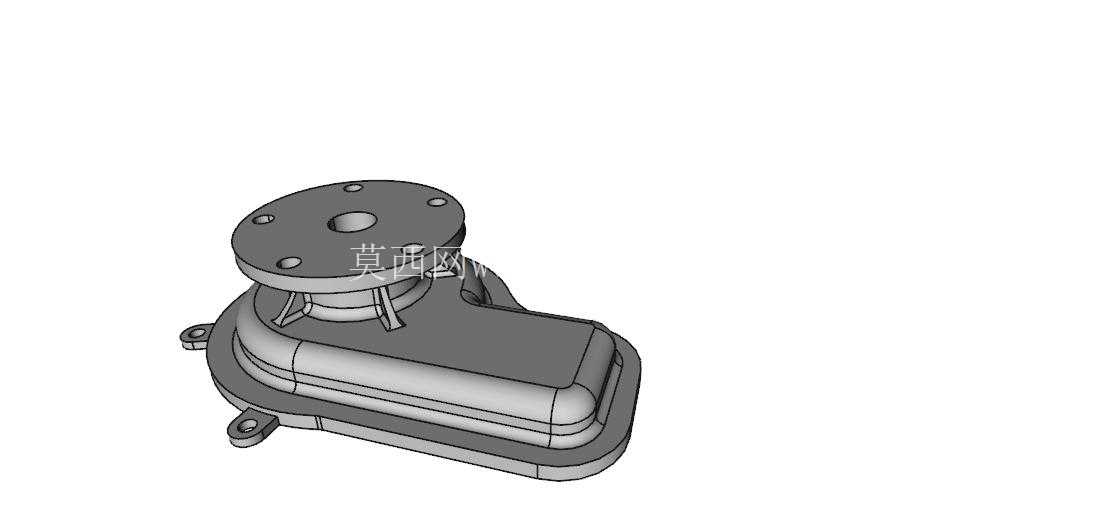

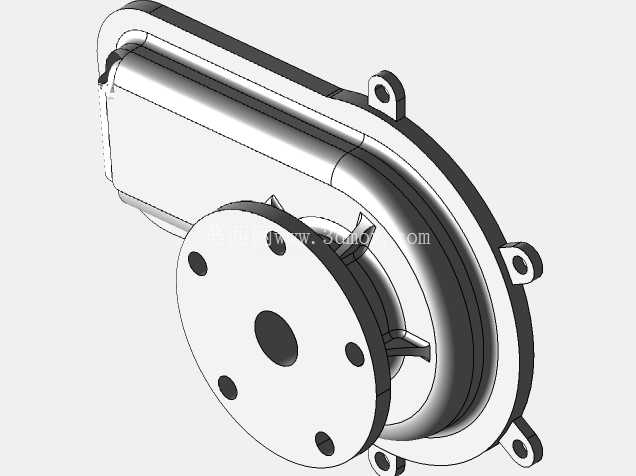

　　这款水泵外壳是流体输送设备的核心承压壳体部件，主要应用在民用供水、小型工业循环水系统、农机灌溉配套的离心泵结构中，作为整泵的承载基体，既要容纳叶轮、密封组件、泵轴等内部核心零件，也要承担流体压力载荷、安装固定载荷以及运行过程中的振动冲击，其结构合理性直接决定整泵的运行稳定性、密封可靠性与使用寿命。从结构设计来看，上部的圆形法兰端盖安装位，均匀分布的螺栓孔用于和泵盖、电机连接座实现刚性紧固，中心的通孔是泵轴穿装与密封组件的安装位置，法兰端面的平面度公差需要控制在合理范围，避免装配后出现密封面渗漏问题；下部的异形腔体是泵腔的主体结构，腔体内部轮廓需要匹配叶轮的旋转轨迹，保证流体在腔体内的流道顺畅，减少水力损失，腔体侧壁的过渡圆角设计既可以降低压铸成型时的应力集中，也能减少流体在腔体内的紊流损耗。

　　侧面延伸的安装支耳带有安装通孔，用于将整泵固定在安装基座上，支耳的位置经过受力校核，能够平衡泵运行时的径向力与轴向力，避免运行过程中出现壳体共振或者连接螺栓松动的问题。设计过程中优先考虑压铸工艺的成型可行性，壳体的壁厚保持均匀过渡，避免出现壁厚突变导致的压铸缩孔、冷隔缺陷，所有的棱角位置都设置了合适的脱模斜度，既方便压铸生产时的脱模作业，也能减少零件顶出时的变形风险。上部法兰与下部腔体的连接位置设置了加强筋结构，筋位的走向顺着载荷传递方向布置，在不额外增加壳体整体壁厚的前提下，大幅提升法兰位置的结构刚度，避免螺栓紧固时法兰出现变形导致密封失效。

　　从安装边界来看，上部法兰的螺栓孔分布圆直径、中心轴孔的直径尺寸都匹配常规小型离心泵的通用安装尺寸，可以直接适配同功率段的标准泵盖与密封组件，下部的安装支耳孔位间距符合常用小型水泵的安装基座尺寸规范，替换安装时不需要额外修改基座结构，具备较好的通用互换性。壳体的外轮廓过渡顺滑，没有多余的凸起结构，既减少了压铸生产时的模具加工难度，也能降低整泵的外观处理成本，同时外表面的流线型设计也能减少设备安装在户外时的积灰积水问题，提升零件的环境耐候性。

　　在功能设计上，壳体的腔体容积经过流道仿真校核，能够匹配对应功率叶轮的输出流量要求，腔体内部的流道截面变化平缓，避免流体在腔体内出现局部涡流导致的效率损失，壳体的壁厚设计能够承受额定工作压力下的载荷要求，在1.5倍额定压力的静压测试下不会出现变形或者渗漏问题。考虑到压铸生产的工艺特性，设计时在壳体的厚壁位置预留了合适的工艺补缩通道位置，避免压铸成型时内部出现缩松缺陷影响壳体的承压能力，所有的连接孔位都设计了合适的加工余量，压铸成型后只需要少量的机加工就可以达到装配精度要求，能够有效降低零件的生产制造成本，适合批量压铸生产。
