16x16排布18号线亥姆霍兹线圈结构件

在磁场发生类实验装置、电磁校准工装、小型磁屏蔽环境搭建场景中，亥姆霍兹线圈是产生均匀可控磁场的核心结构件，本次设计的线圈结构专门适配16x16的绕线排布需求，可容纳18号规格导线完成绕制，能在指定空间范围内输出均匀度符合实验要求的轴向磁场，多用于高校物理实验平台、小型传感器校准工位、弱磁检测设备的磁场发生单元。从实际使用场景出发，这类线圈通常成对同轴安装，两个线圈间距等于线圈半径时，中心区域的磁场均匀度达到最优，因此单组线圈的端面平面度、安装孔位的同轴度公差，会直接影响最终磁场的均匀性表现，设计阶段就需要把安装基准面的形位公差控制在合理范围内，避免装配后两线圈轴线偏斜导致磁场分布畸变。

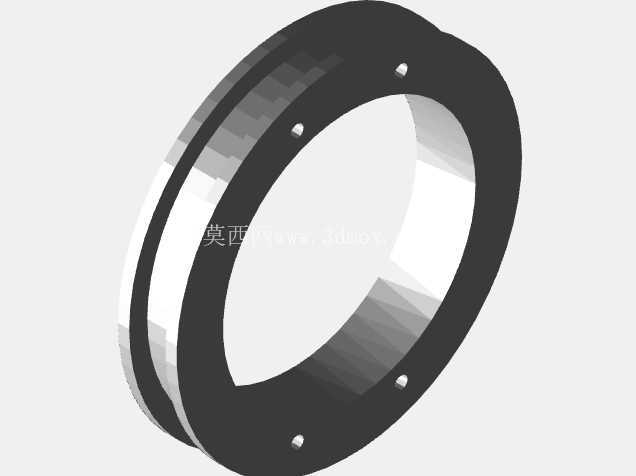

线圈整体采用环形分体式结构，外圈设置多组均匀分布的沉头安装孔，既可以通过紧固件完成单组线圈的骨架拼接，也能借助这些孔位将线圈固定在配套的安装支架上，调整两线圈的轴向间距。骨架的绕线槽宽度经过精确核算，刚好适配18号线的线径，按照16x16的排列方式绕制时，每层导线可以紧密排布不会出现跳线、叠线的问题，槽深也匹配总绕线层数，绕制完成后导线不会突出槽口，避免后续安装时导线被剐蹭破损。骨架的内外径尺寸经过匹配计算，在满足绕线空间要求的前提下，尽可能缩小整体体积，减少不必要的材料占用，同时内圈预留足够的通光或工件通过空间，满足实验过程中待测件从线圈中心区域穿过的使用需求。

设计过程中优先考虑绕线作业的便利性，绕线槽的边缘做了小尺寸圆角过渡，避免绕线时尖锐棱角割破导线绝缘层，骨架的拼接面采用止口定位结构，装配后两半骨架的同轴度可以得到保证，不会出现错位导致绕线槽内壁不平整的问题。安装孔采用均匀圆周排布，不管是水平安装还是垂直安装都能找到对应的固定点位，适配不同实验台架的安装需求。从结构强度角度出发，骨架壁厚经过校核，在绕线完成后导线张紧力作用下不会出现形变，保证绕线槽的尺寸稳定性，长期使用也不会因为应力释放导致线圈参数偏移。

实际选型使用时，需要注意该线圈的安装边界尺寸，确保安装位置周边没有铁磁性材料干扰，否则会影响最终的磁场均匀性；安装时要保证配对使用的两个线圈端面平行、轴线重合，间距严格匹配线圈半径尺寸，才能达到设计的磁场均匀度指标。绕线作业时建议按照分层排布的方式逐匝绕制，每层导线排列整齐后再进行下一层绕制，避免出现导线交叉导致的线圈参数偏差，绕制完成后可以在槽口涂覆少量绝缘固定胶，防止长期使用后导线出现松动移位。这类结构的线圈相比一体成型的线圈骨架，拆装更加方便，如果后续需要调整绕线参数或者更换导线规格，只需要拆开紧固件即可重新绕制，维护成本更低，适合实验室场景下需要灵活调整参数的使用需求。
