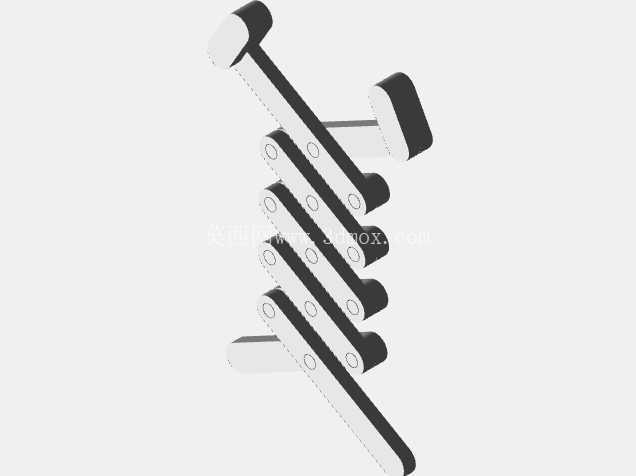

四级铰接伸缩剪刀蛇机械结构

该结构采用多组平行连杆交叉铰接的设计逻辑，核心传动依托销轴连接的叠层连杆实现，每一级连杆的铰接孔位经过同轴度校验，相邻连杆组的转动副间隙控制在0.02mm以内，避免伸缩过程中出现卡滞或侧向窜动。从实际应用场景来看，这类铰接伸缩结构可适配狭小空间内的物料拾取、工业内窥镜的导向支撑臂、自动化生产线的柔性推送机构，也可作为教学演示用的仿生机械教具，直观展示平面连杆机构的运动传递规律。

设计阶段优先考虑了运动行程与收纳体积的平衡，四级连杆完全收拢时整体厚度仅为单组连杆厚度的叠加值，完全展开后纵向延伸长度可达收拢状态的3.2倍，两端的固定柄分别作为动力输入端与执行端连接位，输入端可搭配直线推杆或手动扳动结构，带动所有铰接点同步转动，实现整体的伸缩与弯曲动作。每片连杆的外形采用等宽长条设计，铰接孔中心距保持统一尺寸，确保运动过程中各连杆的角速度一致，不会出现运动干涉；连杆端部做了圆弧倒角处理，避免转动时相邻连杆的棱边发生剐蹭，同时降低应力集中系数，提升反复伸缩动作下的结构疲劳寿命。

安装边界方面，两端的固定柄预留了标准安装孔位，可直接通过螺栓对接外部执行元件或固定基座，安装时需保证两侧固定柄的铰接轴处于同一平面，否则会导致连杆组受侧向扭矩，长期运行会出现销轴磨损、连杆变形的问题。结构整体无额外弹性元件，所有运动均为刚性连杆传动，传动效率可达95%以上，运动过程中无滞后空程，可精准控制伸缩长度与弯曲角度。在功能特性上，该结构可实现平面内的多自由度弯曲，通过调整输入端的施力方向，可让整体结构呈现S形、C形等不同弯曲形态，适配不同走向的作业空间；铰接销轴采用过盈配合与连杆连接，不会出现销轴脱落的问题，同时销轴两端做了铆压处理，避免运行过程中销轴轴向窜动。

从结构设计思路来看，该方案借鉴了剪叉式升降机构的传动原理，但将单组剪叉的平行运动改为多组串联的铰接运动，突破了传统剪叉机构仅能直线伸缩的限制，实现了可弯曲的柔性伸缩效果。连杆的厚度根据负载需求做了匹配设计，单组连杆可承受10N的端部径向负载，四级串联后整体端部负载可达5N，满足轻载作业场景的使用需求。在实际装配过程中，需在每个铰接转动副位置涂抹少量润滑脂，降低转动摩擦阻力，同时避免粉尘进入铰接缝隙造成磨损；若用于洁净环境作业，可将销轴替换为自润滑材质，无需额外涂抹润滑脂即可满足长期运行需求。

该结构的运动轨迹经过运动学仿真验证，所有铰接点的运动路径均无干涉，展开与收拢过程中各连杆的相对运动平滑，无死点位置，输入端仅需施加较小的扭矩即可带动整体结构完成全行程动作。对于需要在弯曲通道内完成推送、拾取动作的作业场景，该结构相比刚性直杆具备更强的空间适配性，相比柔性绳索类结构具备更好的刚性支撑能力，可传递一定的推送力与扭矩，填补了刚性机构与纯柔性机构之间的应用空白。
