三角加强型直角连接固定支撑角件

这款三角加强型直角连接固定支撑角件，是工业装配场景里常用的受力连接构件，日常在设备框架搭建、工装夹具制作、仓储货架加固、生产线护板安装等场景中都能见到它的身影，核心作用是在两个垂直相交的构件之间提供刚性支撑，抵消连接处的弯矩载荷，避免垂直安装的板件、型材在长期受载后出现形变、松脱甚至断裂的问题。

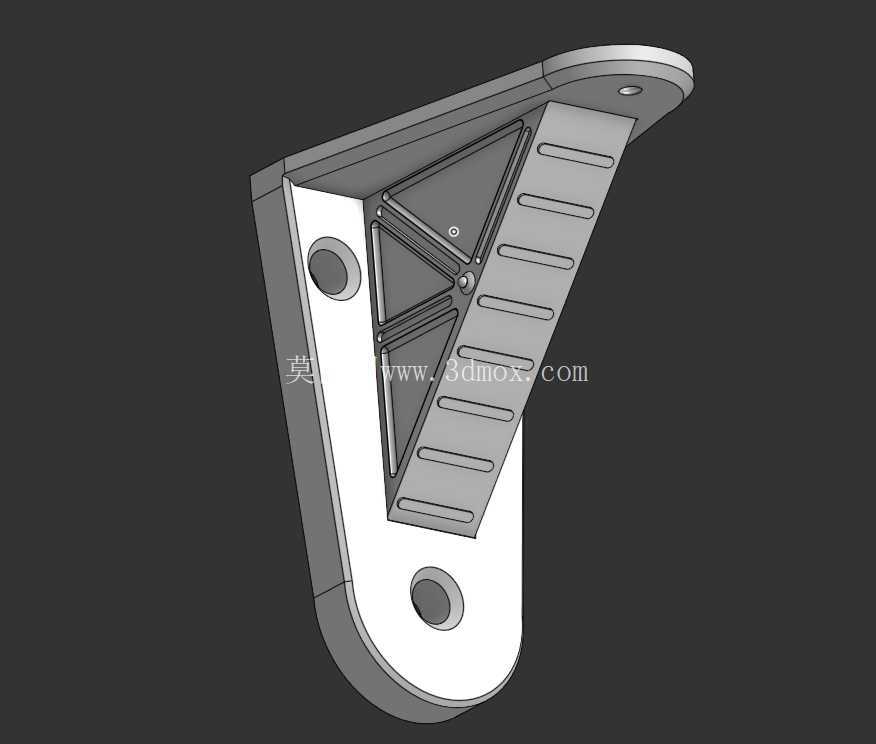

从结构设计思路来看，这款角件没有采用传统等厚直角板的简单结构，而是做了针对性的受力优化：主体采用L型的直角基体作为安装基准，两个安装臂上分别预留了沉头安装孔，其中短臂端为单孔设计，长臂端为沿臂长方向排布的多孔位，安装时可以根据实际的连接位置灵活选择固定点位，适配不同的安装边界尺寸。在两个安装臂之间的三角区域，设计了交叉式的加强筋结构，筋条沿应力传递路径排布，从转角受力核心区延伸至两个臂的边缘，在不额外增加整体壁厚、控制零件整体重量的前提下，大幅提升了角件的抗弯折、抗扭转载荷能力，避免传统实心角件重量大、材料浪费的问题，同时也规避了无筋角件在长期受交变载荷后容易在转角处出现应力开裂的缺陷。长臂的外侧表面设计了等距排布的防滑凹槽，当角件需要作为踩踏支撑、或者承载面需要额外摩擦力的时候，这些凹槽可以增大接触表面的摩擦系数，防止被支撑的物件出现滑移，同时凹槽结构也能在一定程度上提升长臂的截面抗弯模量，相当于在长臂外侧增加了纵向的加强结构。

从安装边界来看，这款角件的两个安装臂贴合面都做了平面度处理，安装时可以和被连接件的表面完全贴合，不会出现安装间隙导致的连接松动；沉头孔的设计可以让安装螺栓的头部完全沉入孔内，不会突出零件表面，避免突出的螺栓头刮擦周边构件或者操作人员，提升安装后的整体安全性。转角处做了圆弧过渡处理，既可以减少直角转角处的应力集中，也能避免尖锐的直角边在安装过程中造成磕碰划伤。零件的整体壁厚经过受力核算，在常规的静态支撑场景下，单角件可以承载数百牛的垂直载荷，完全满足常规工业设备、工装框架的连接支撑需求。

在实际应用中，这类角件可以替代传统的焊接直角支撑，不需要现场焊接作业，只需要通过螺栓就可以完成快速装配，后期拆卸调整也更加方便，非常适合模块化搭建的设备框架、可重组工装的连接场景；相比焊接连接，螺栓固定的角件不会在被连接件上留下焊痕，也不会因为焊接热应力导致被连接件出现形变，对于表面精度要求较高的设备护板、铝型材框架的连接尤为适用。在设计这类支撑角件的时候，需要重点关注转角处的应力分布，通过筋条的排布把集中在转角的载荷分散到两个安装臂上，同时要控制安装孔的位置精度，保证两个安装面的垂直度公差在合理范围内，避免安装后出现被连接件错位、装配应力过大的问题；另外长臂上的防滑凹槽深度需要控制在合理范围，不能因为开槽过深导致长臂的截面强度下降，也不能因为开槽过浅起不到防滑的作用。

这类支撑角件除了工业场景使用，也可以在户外设施搭建、家具结构加固等场景中使用，只要是存在垂直面连接需要加强支撑的位置，都可以根据实际的载荷大小、安装空间选择对应尺寸的角件进行安装，相比定制化的焊接支撑件，这类标准化设计的角件通用性更强，装配效率更高，综合使用成本也更低。
