方头长圆柱端紧定螺钉标准件结构设计

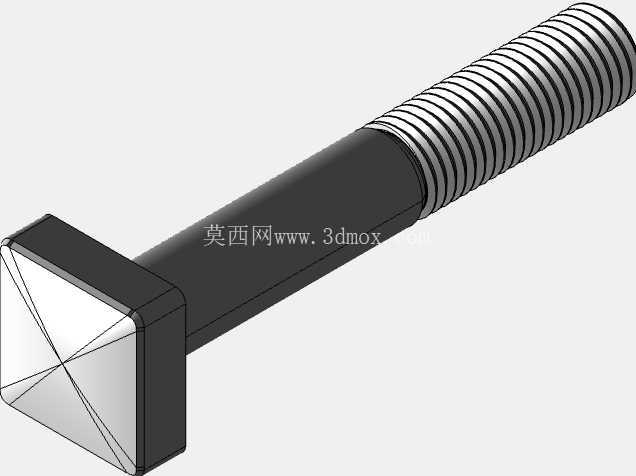

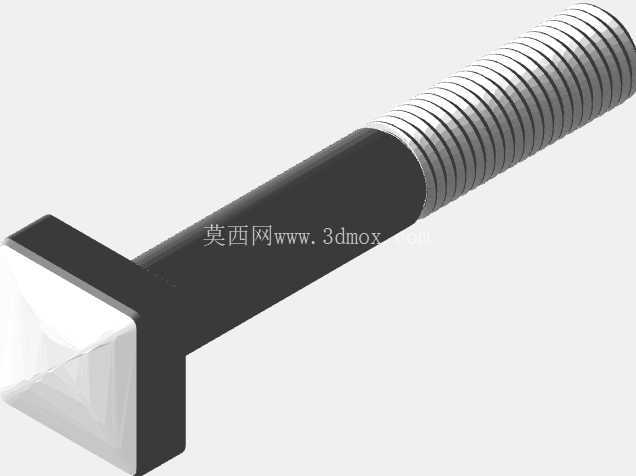

　　这款方头螺钉的设计完全贴合工业装配场景中对大扭矩锁紧的实际需求，区别于常规内六角、一字槽螺钉，方头结构可承受更高的扳手施力扭矩，在需要较大预紧力的工装定位、模具镶件固定、重型设备部件锁紧场景中，能有效避免拧动过程中槽口打滑、崩边的问题，尤其适合压铸模具的模块紧固、重型输送线的导轨挡块定位这类需要频繁拆装且锁紧力要求高的工位。从结构设计逻辑来看，螺钉头部采用正方形截面，边角做了微小的倒钝处理，既避免热处理过程中尖角处的应力集中开裂问题，也能防止装配时锐角划伤操作人员，头部与杆部的衔接位置做了退刀槽设计，保证螺纹加工时杆部与头部的同轴度，同时让螺钉头部能完全贴合被连接件的安装面，不会出现因螺纹收尾凸起导致的锁紧间隙。

　　杆部采用半螺纹设计，靠近头部的光杆段直径与螺纹大径保持严格的公差配合，光杆段可插入被连接件的定位孔中，起到径向定位的作用，避免螺纹段直接承受剪切力，大幅提升连接结构的抗横向载荷能力，这一设计在承受振动载荷的设备连接中优势尤为明显，能减少螺纹松动的概率。螺纹段采用标准公制三角螺纹，牙型角60度，牙顶与牙底均做了微小的圆弧过渡，降低螺纹连接的应力集中系数，提升螺钉的疲劳强度，适配常规的标准螺母与螺纹孔加工公差，无需定制配套连接件即可直接投入装配使用。

　　从安装边界来看，方头的对边尺寸严格匹配标准呆扳手的规格，装配时不需要专用工具，常规的开口扳手、套筒扳手均可完成拧动操作，头部厚度经过优化，在保证足够的扳手接触面积、避免拧动时头部变形的前提下，尽可能压缩头部轴向尺寸，减少安装后螺钉头部的突出高度，适合安装空间局促、对部件外轮廓平整度有要求的场景。光杆段的长度根据不同规格做了梯度设计，可适配不同厚度的被连接件，当被连接件总厚度小于光杆段长度时，光杆段可穿过被连接件，让螺纹段与另一侧的螺母或螺纹孔啮合，此时光杆段承担径向定位与抗剪作用，螺纹段仅提供轴向锁紧力，这种受力分配方式能大幅延长连接结构的使用寿命，避免螺纹受剪变形后无法拆卸的问题。

　　在压铸模具的应用场景中，这类方头螺钉常被用于固定抽芯滑块的限位挡块，模具开合过程中滑块会承受反复的冲击载荷，螺钉需要同时承担锁紧力与一定的剪切力，半螺纹结构的光杆段与模具安装孔采用小间隙配合，能抵消大部分横向冲击载荷，避免螺纹受冲击变形，方头结构则可以在拆装模具时施加更大的拧紧扭矩，保证挡块不会在反复冲击下出现移位。在重型工装夹具的设计中，这类螺钉也常用于固定定位靠山，工装使用过程中需要频繁更换靠山位置，方头结构的螺钉在多次拆装后依然不会出现槽口磨损的问题，维护成本远低于槽型螺钉。设计过程中还考虑了热处理后的变形控制，方头与杆部的同轴度公差控制在0.1mm以内，避免装配时出现头部偏斜、贴合不严的问题，螺纹段的中径公差采用中等精度等级，既保证螺纹啮合的顺畅性，也能控制螺纹配合的间隙，减少振动工况下的松动风险。螺钉的末端采用平端设计，可直接抵紧被固定零件的表面，不会像锥端螺钉那样在零件表面压出凹坑，适合需要经常调整位置的连接件，拆卸后零件表面不会留下明显的压痕，不影响零件的重复定位精度。
