带散热筋结构的水路截止阀三维结构

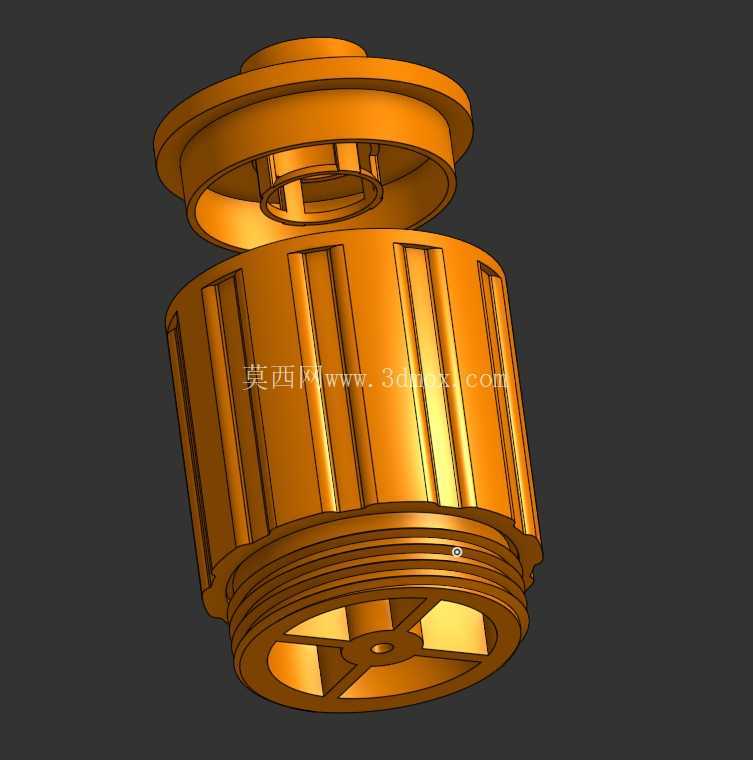

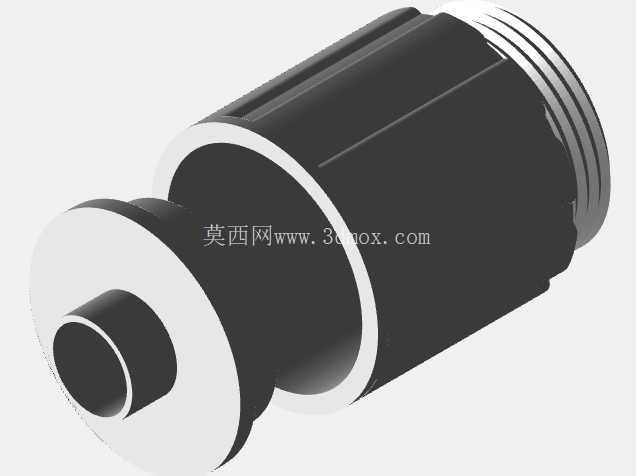

　　该款阀体主要应用在中小通径的循环水回路中，常见于工业冷却系统、小型暖通管路、设备配套水控支路，承担通断调节、回路截流的作用，相比普通塑料阀体，金属压铸成型的结构能承受更高的管路压力，适配0-120℃的常规水温工况，不会因为长期水流冲刷出现形变渗漏的问题。从结构设计来看，阀体主体外侧做了均匀分布的轴向散热筋，一方面是增加阀体整体的结构刚性，降低压铸成型后的壁厚不均收缩变形，另一方面在输送温度略高于环境的水体时，能通过筋条增加和空气的接触面积，辅助带走部分流体热量，避免阀体密封件长期处于高温环境加速老化。

　　阀体上端采用分体式压盖结构，和主体之间通过止口定位，安装时可以先将内部阀芯、密封组件放入主体腔室，再扣合压盖完成装配，相比一体式阀体，这种结构的内部密封件更换维护更加便捷，不需要整体切割管路就能完成内部损耗件的替换。下端的外螺纹接口采用标准管螺纹设计，安装边界上螺纹段长度预留了足够的拧入深度，和管路接头连接时不需要额外增加过长的过渡接头，螺纹根部做了退刀槽结构，避免拧入时螺纹末端和接头端面发生干涉，保证密封面能完全贴合。阀体下端内部做了十字形的导流支撑筋，既可以对阀芯下行行程做限位，避免阀芯过度下移堵死下游通道，也能在流体通过时起到稳流作用，减少水流直接冲击密封面造成的紊流振动，降低管路运行时的水锤噪音。

　　设计过程中需要重点关注几个配合尺寸：压盖和主体的止口配合公差选用H7/h6的间隙配合，既保证装配时能顺利扣合，也不会因为间隙过大出现压盖偏移导致的密封偏心；散热筋的厚度从根部到顶部做了1:20的拔模斜度，适配压铸模具的脱模要求，避免开模时筋条出现拉伤缺料；下端螺纹的同轴度控制在0.1mm以内，保证和管路连接后阀体不会出现偏斜，减少管路附加应力对阀体的损伤。实际选型使用时，该款阀门适合水平或者垂直安装在管路中，安装位置需要预留至少100mm的上部操作空间，方便后期手动旋转压盖部分完成开关操作，阀体周围不需要额外预留过大的散热空间，自身的筋条结构已经能满足常规工况的散热需求。

　　在流体控制特性上，该阀属于截止式结构，全开时流道阻力略大于闸阀，但截流密封性能更好，不会因为长期使用出现闸板磨损导致的内漏问题，适合需要频繁开关、对截流密封性要求较高的水回路场景，比如设备冷却支路的检修断流、小型供水支路的通断控制，都能稳定发挥作用。建模过程中对所有过渡圆角都做了R0.5-R2的处理，避免压铸成型时出现应力集中导致的开裂，同时也减少流体在腔室内的直角冲击，降低流阻损失，内部流道做了顺滑过渡处理，没有突兀的截面突变，水流通过时的压力损失控制在合理范围内，不会对整个回路的流量造成过大影响。
