移动式手动金属管材折弯加工设备

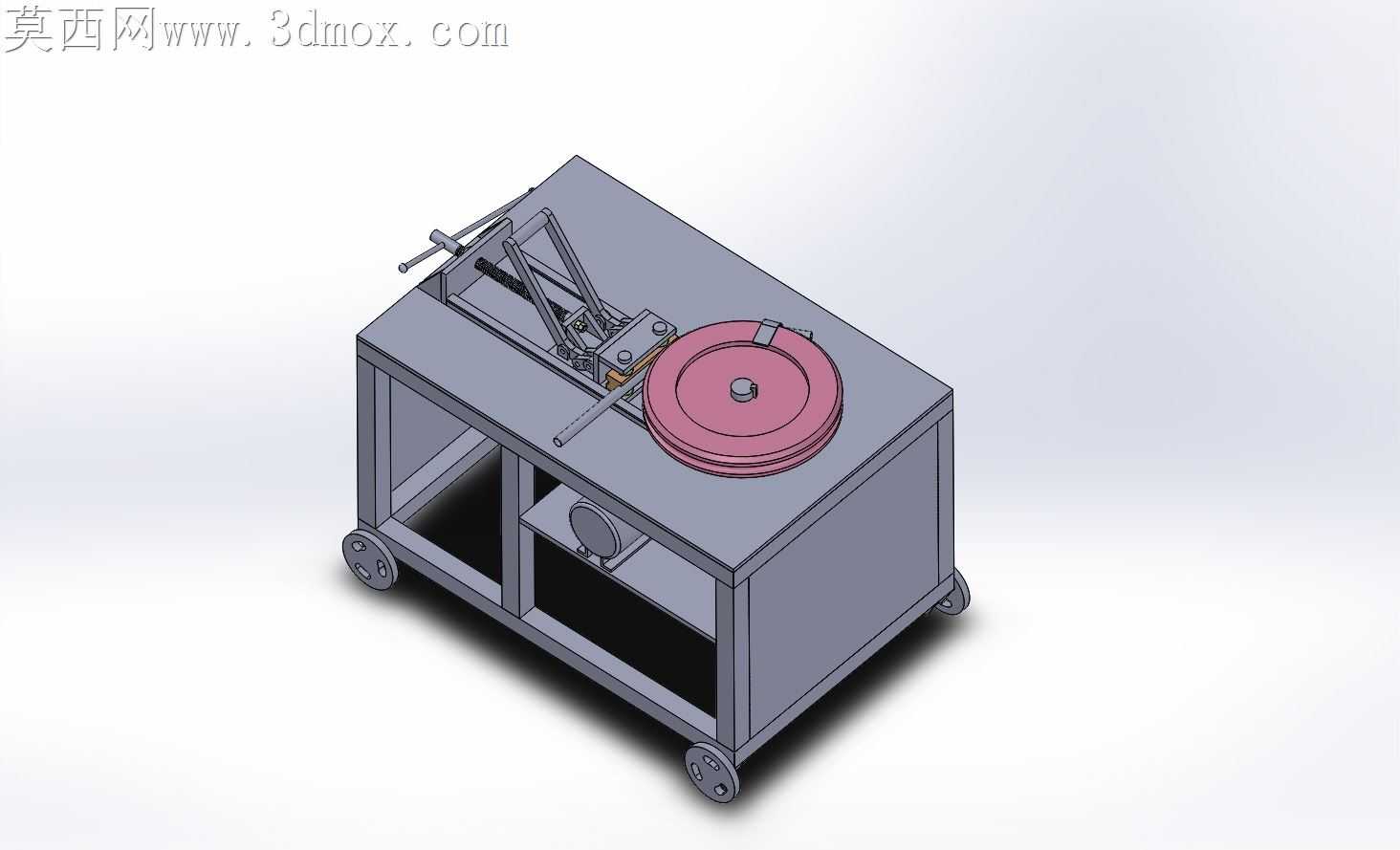

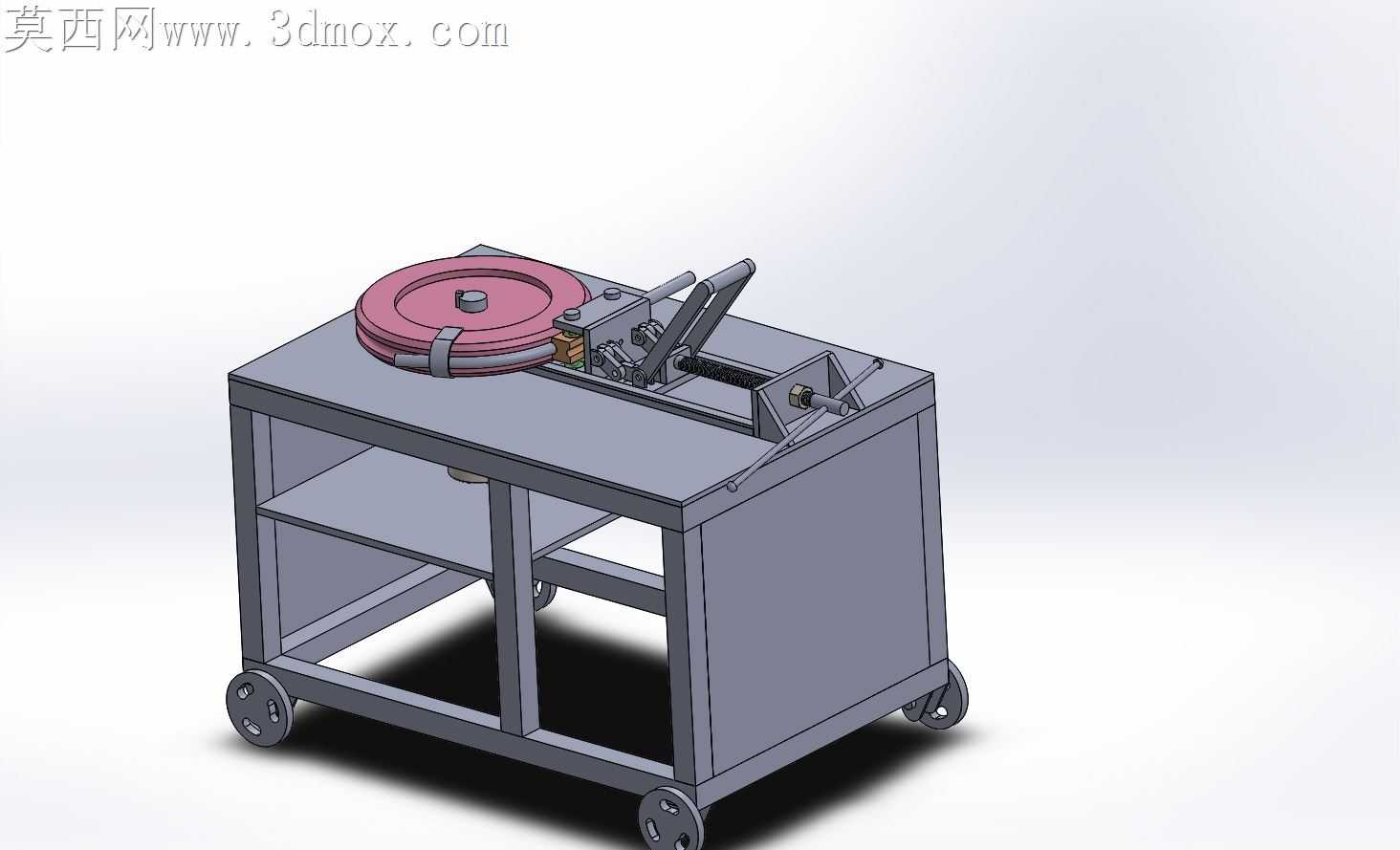

这款移动式手动弯管设备，主要面向小型五金加工、现场管线铺设、维修维保等作业场景设计，可完成圆管、薄壁金属管的定角度折弯作业，适配装修施工中护栏弯制、小型机电管路布设、农机维修管件改制、户外管线现场调整等多种实际作业需求，无需外接动力源即可完成操作，尤其适合无供电的野外作业、狭小空间内的管件加工场景，弥补了大型弯管设备无法移动、动力依赖强的使用短板。设备整体采用框架式台架结构，底部配置四个万向脚轮，可灵活推动转场，台架下部设置开放式置物层，可放置常用的配套弯模、扳手等作业工具，台架上部为操作工作面，集成了弯模转盘、手动压料机构、定位挡块、操作手柄等核心功能部件。设计过程中充分考虑手动作业的施力特性，将操作手柄的力臂长度做了优化匹配，通过杠杆原理降低手动操作的施力强度，普通作业人员无需额外辅助即可完成常规壁厚金属管的折弯操作；弯模转盘采用快换式结构设计，可根据待加工管材的外径、折弯半径更换对应规格的弯模，适配不同规格管材的折弯需求，压料机构采用可调式锁紧结构，可根据管材壁厚快速调整压合间隙，避免压伤管材表面或是出现压合不牢导致折弯打滑、管材起皱的问题。设备的整体外形尺寸控制在小型作业设备范畴，台架高度适配成年人站立操作的舒适高度，无需弯腰即可完成上料、压合、扳动手柄折弯的全流程操作，安装边界无外凸的尖锐结构，脚轮带自锁结构，作业时踩下自锁即可固定设备位置，避免折弯过程中设备移位影响加工精度；定位挡块可沿台架上的导向槽滑动调整，通过锁紧螺钉固定位置，可精准控制管材的折弯段长度，保证同批次管件折弯尺寸的一致性，折弯角度可通过转盘旁的角度标识直观读取，无需额外测量即可快速完成定角度折弯作业。整体结构兼顾了结构强度与轻量化需求，台架采用方管焊接成型，受力部位做了加强筋处理，可承受折弯过程中的较大反作用力，长期使用不易出现结构变形，操作部件的布局符合人工操作的动作逻辑，从管材上料、压合固定、扳动折弯到松夹取件的全流程动作连贯无阻碍，可有效提升小批量管件加工的作业效率。
