四吊舱式儿童旋转游乐设施结构设计

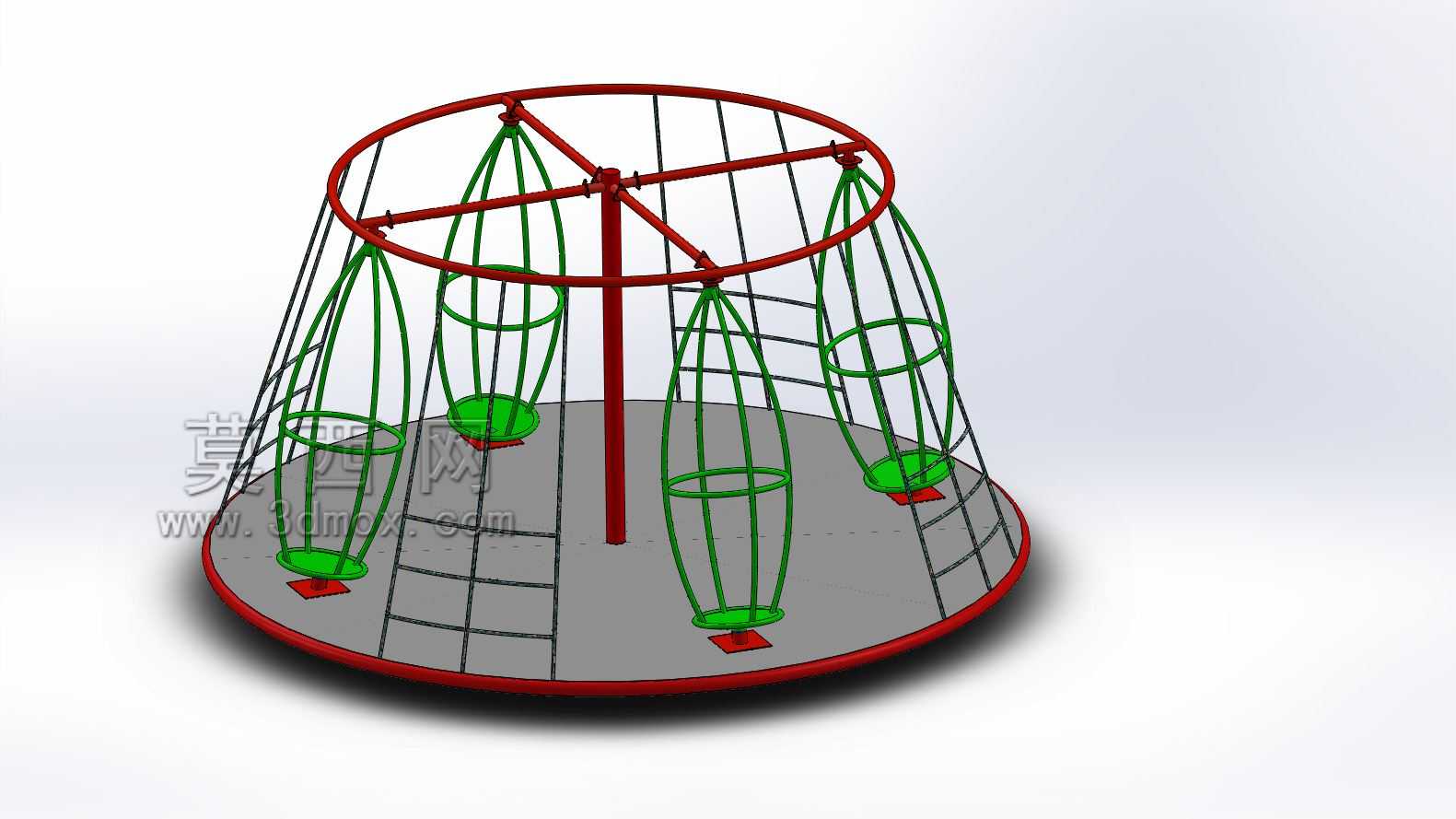

　　该款四吊舱旋转游乐设施，主要应用于社区小型游乐区、商场室内儿童乐园、乡镇文化广场等场地受限的休闲游乐场景，区别于大型豪华转马的大占地、高载荷特性，这款设备主打小空间适配、低运维成本的定位，单台设备可同时容纳四名低龄儿童乘坐体验，运行转速控制在安全阈值内，不会产生过强的离心力给孩童带来不适感。从结构设计逻辑来看，设备整体采用中心立柱承载的受力方案，底部为圆形钢制底座，底座内部预留旋转驱动组件的安装空间，底座上表面铺设防滑踩踏面板，边缘做圆弧包边处理，避免孩童跑动磕碰产生锐角伤害。顶部的圆形框架通过四根径向辐条与中心立柱顶端连接，形成稳定的顶部支撑结构，框架与底座之间设置防护围网，围网采用柔性编织材质，

　　既可以防止运行过程中孩童肢体伸出设备边界，也不会因硬质碰撞造成擦伤。四个吊舱采用笼式镂空结构，整体为椭球流线造型，框架采用弯管成型工艺，底部设置防滑站立踏板与脚部限位挡块，吊舱顶部通过铰接结构与顶部辐条末端连接，设备运行时吊舱可随离心力小幅自然外摆，铰接位置设置阻尼缓冲结构，避免启停过程中吊舱产生大幅晃动。设计过程中优先考虑安装边界的适配性，设备整体占地直径控制在2.8米范围内，安装时仅需要对地面做简单的硬化找平，通过底部的四个膨胀螺栓固定点位即可完成设备固定，不需要额外做深埋地基处理，大幅降低场地施工成本。吊舱的镂空结构一方面可以降低设备整体风阻，适合半露天场地使用，另一方面方便场外监护人员随时观察舱内孩童的状态，避免安全盲区。

　　中心立柱采用无缝钢管焊接成型，内部中空走线，所有电气线路均隐藏在立柱内部，避免线路外露造成的缠绕、磨损风险，旋转支撑部位采用深沟球轴承配合推力轴承的组合承载方案，既可以承受径向的旋转载荷，也可以承载吊舱及乘客带来的轴向压力，轴承位置设置密封防尘结构，延长日常维护的润滑周期。设备的防护围网高度设置为1.1米，刚好覆盖低龄儿童的重心高度范围，围网与吊舱的运动轨迹之间预留150mm的安全间隙，避免运行过程中吊舱与围网产生剐蹭。吊舱的踏板表面做冲压防滑纹理处理，边缘设置50mm高的挡边，防止孩童脚部滑出踏板区域，每个吊舱的额定载荷按照50kg设计，完全覆盖3-10岁儿童的体重范围。顶部框架的所有管材连接位置均采用满焊工艺，

　　焊后打磨圆滑做喷塑处理，没有突出的焊瘤或尖锐边角，所有外露的紧固件均采用内六角防盗螺栓，避免非运维人员随意拆卸造成结构松动。在功能实现层面，设备的旋转驱动采用低速减速电机直连方案，启动与停止过程均设置缓速加减速曲线，不会产生突然的启停冲击，运行噪音控制在60分贝以内，不会对周边环境造成噪音干扰。设计时还充分考虑了后期运维的便捷性，底座侧面设置可拆卸的检修盖板，不需要拆解主体结构即可完成驱动组件、电气元件的检修更换，所有易损部件均采用通用标准件，降低配件采购成本。吊舱的笼式结构没有设置全封闭外壳，夏季使用时不会产生舱内闷热的问题，通透的视野也能减少低龄儿童乘坐时的封闭恐惧感，铰接位置的阻尼件可以根据实际运行需求调整阻尼力度，适配不同场地对吊舱摆动幅度的要求。设备整体的色彩搭配采用高饱和度的警示与活力配色，红色的主体框架搭配绿色的吊舱结构，在场地中具备足够的辨识度，同时所有表面处理均采用环保户外塑粉，具备耐紫外线、耐雨水腐蚀的特性，适合长期在户外半露天环境下使用，不会轻易出现掉漆、锈蚀的问题。
