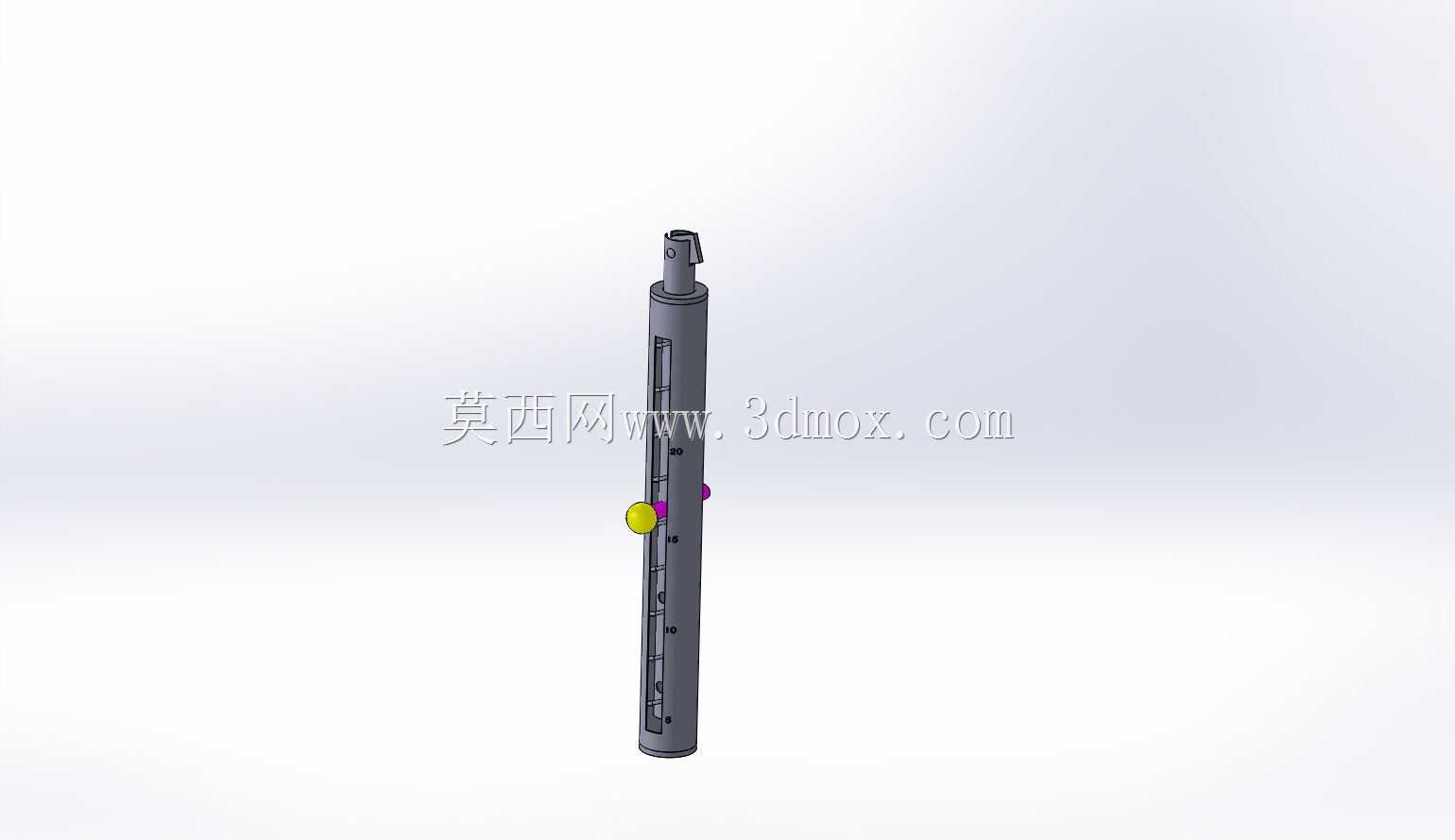

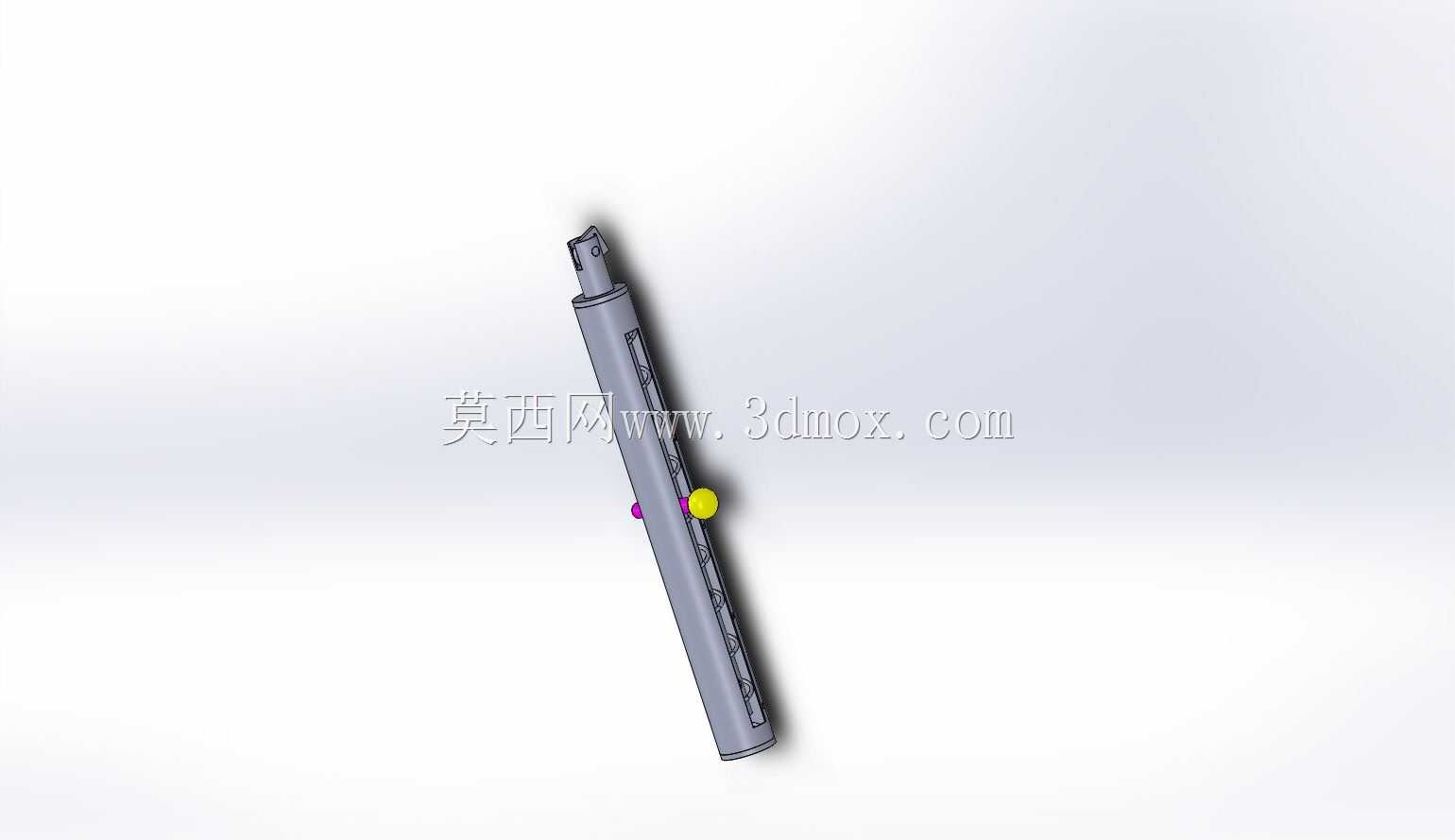

在乘用车车身结构的配套设计中,这类带导向杆的弹簧组件主要承担局部载荷缓冲与位置复位的功能,常见于车身覆盖件的开合机构、座椅调节支撑结构或是后备箱盖的助力平衡结构中,区别于底盘悬架的大刚度螺旋弹簧,这类车身用弹簧的刚度匹配更偏向小行程、高频次的往复动作场景,需要兼顾动作平顺性与长期使用的抗疲劳性能。从结构设计逻辑来看,组件采用杆身一体式导向结构,弹簧直接套设在细长导向杆外侧,避免弹簧在压缩、回弹过程中出现径向偏移甚至卡滞的问题,导向杆端部做了阶梯轴结构设计,一端预留安装定位轴颈,可直接插入对应安装位的定位孔中,另一端设置限位凸台,对弹簧的最大压缩行程做硬限位,防止弹簧被过度压缩出现塑性变形。设计过程中需要先匹配安装空间的边界尺寸,导向杆的总长度要满足弹簧完全释放状态下的长度加上两端安装预留的固定尺寸,杆身直径要和弹簧内径保留0.2-0.5mm的配合间隙,既不能间隙过大导致弹簧晃动产生异响,也不能间隙过小导致弹簧伸缩时与杆身摩擦出现卡滞。弹簧的线径、有效圈数是根据实际承载需求计算得出,针对车身局部的承重需求,弹簧刚度设置在能平衡对应部件自重的区间,保证手动操作部件开合时的力度处于舒适区间,不会出现过重难以操作或是过轻导致部件自动移位的问题。这类组件的安装边界要求较低,两端仅需预留对应的固定点位即可,不需要额外设计复杂的导向结构,整体占用空间小,适合在车身内部狭窄的安装空间内布置,杆身表面做了光滑处理,减少弹簧往复运动时的磨损,弹簧两端做了并圈磨平处理,保证端面和安装接触面完全贴合,受力均匀不会出现偏载。在实际装车验证阶段,这类弹簧组件需要完成上万次的往复伸缩疲劳测试,保证长期使用后弹簧的弹力衰减控制在允许范围内,同时要验证不同温度环境下的性能稳定性,避免低温环境下弹簧刚度变化导致操作手感出现明显差异。
