LED灭蚊灯通用连接套组结构设计

　　这套连接结构主要面向民用及商用LED灭蚊设备的管路、电极组件连接场景，在商超、餐饮门店、家庭居室、户外露营场地等需要布设灭蚊灯的环境中，都能适配不同规格的灭蚊灯主体安装需求。传统灭蚊灯内部多采用Y形接头实现多组诱蚊灯管、高压电网组件的线路与结构对接，这类接头在长期使用中容易出现对接间隙大、密封性能不足的问题，尤其是在户外高湿度、多扬尘的使用场景下，接头缝隙容易积灰进水，轻则导致线路接触不良，重则引发短路故障，缩短灭蚊灯的整体使用寿命。这套通用连接器和套圈的设计，正是针对现有非定制连接器的适配性缺陷做的结构优化，不需要针对特定型号的灭蚊灯开模定制，就能覆盖多数常规规格LED灭蚊灯的内部连接需求。

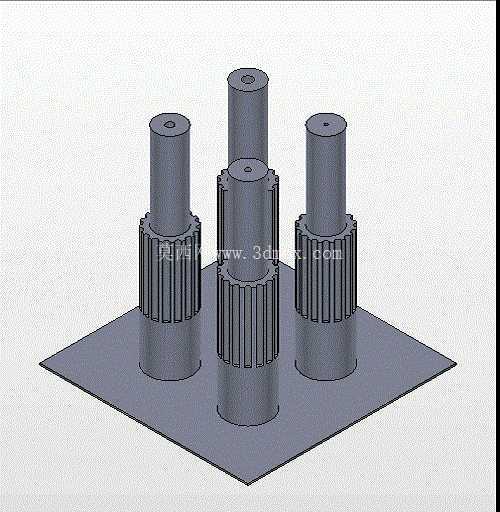

　　从结构设计逻辑来看，整套组件采用底座加柱状连接端的布局，方形底座作为安装基准面，四个带齿状防滑结构的柱状连接端垂直布置在底座上，每个柱体中心预留贯通的安装孔，既可以穿设固定螺丝实现组件与灭蚊灯壳体的刚性连接，也可以作为线路穿设的通道，将高压电网、诱蚊LED灯板的线路规整收纳在柱体内部，避免线路裸露在外被蚊虫尸体、积尘覆盖引发的绝缘失效问题。柱体中段的齿状结构并非装饰设计，一方面是增加套圈装配时的摩擦力，让套圈压装后不会因为设备运输、使用中的震动出现松脱移位，另一方面齿槽可以作为溢胶槽，在需要做密封处理的使用场景下，装配时在齿槽位置填充密封胶，胶层固化后会和齿槽形成嵌合结构，大幅提升连接位置的密封等级，满足户外使用的防水防尘要求。在安装边界的尺寸设计上，方形底座的厚度控制在2mm，既保证底座有足够的结构强度，在螺丝锁紧时不会出现翘曲变形，也不会过多占用灭蚊灯壳体内部的有限空间，给灯板、电网的布设留出足够余量。四个柱状连接端的中心距按照市面主流灭蚊灯的灯管安装间距做了通用化匹配，柱体总高度分为两个尺寸规格，中间位置的柱体比周边三个柱体高出5mm，适配不同长度的诱蚊灯管安装，不需要额外加装垫高垫片就能实现灯管端面的齐平装配，减少装配环节的零件种类，降低生产组装的复杂度。柱体外径和常规灭蚊灯使用的绝缘套圈内径做了公差适配，采用过渡配合的公差带设计，装配时只需要借助简单的压装工具就能将套圈平稳压入柱体，不需要额外做卡扣或者螺纹结构，既简化了零件的加工工艺，也降低了模具的开模成本，适合批量压铸生产。套圈的设计采用等壁厚的环形结构，内壁做了微小的倒角处理，压装时可以自动导正位置，不会出现压偏导致的柱体变形问题，套圈压装到位后会完全覆盖柱体的齿状结构段，外壁和柱体光滑段保持齐平，不会出现凸起的棱角，在后续装配灯管、电网组件时不会刮破线路的绝缘层，提升装配过程的安全性。

　　和传统的Y形接头相比，这套连接结构的多柱体布局可以同时对接四组独立的功能组件，不需要额外增加转接零件就能实现多线路的分流对接，减少了整体的连接节点数量，也就降低了节点位置出现接触故障的概率。在实际装配使用时，底座可以通过中心孔位直接固定在灭蚊灯的壳体安装柱上，不需要额外设计复杂的安装定位结构，四个柱体的位置精度由模具一次成型保证，装配时不需要反复调整位置，能有效提升生产线的组装效率。针对不同使用场景的需求，这套结构还可以根据实际安装空间调整柱体的高度，底座的外形也可以根据灭蚊灯壳体的内部轮廓做适配性裁切，不需要改动核心的连接齿形和孔径设计就能实现不同型号的适配，大幅提升了零件的通用化率，降低了不同型号产品的零件开模成本。

　　在材料选择上，这套结构适合采用压铸工艺生产，选用绝缘性能优异的压铸合金材料，既保证结构有足够的机械强度，能承受灯管、电网组件的重量，不会在长期使用中出现柱体弯曲变形的问题，也能满足电气绝缘的安全要求，避免出现漏电风险。柱体表面的齿形结构在压铸成型时可以一次成型，不需要后续的二次机加工，齿形的尺寸精度可以控制在0.1mm以内，保证套圈压装后的松紧度一致，不会出现部分柱体套圈过松容易脱落、部分柱体套圈过紧难以压装的问题。贯通的中心孔内壁做了光滑处理，穿设线路时不会刮伤导线的绝缘皮，孔位的直径预留了足够的余量，可以同时穿设多根导线，满足不同功率灭蚊灯的线路布设需求。在日常维护场景中，这套连接结构的拆卸也十分便捷，只需要用简单的工具就能撬下压装的套圈，更换损坏的灯管或者线路组件，不需要整体更换连接底座，降低了产品后期的维护成本。
