汽车电路保险丝切口式连接铰链结构

在车载低压配电回路的线束排布作业里，这类带切口结构的铰链件是保险丝座总成里的核心连接构件，主要承担熔断体的定位夹持、回路导通衔接以及检修快拆的功能，区别于常规螺栓紧固的保险丝座结构，这种卡扣式铰链不需要额外紧固件，就能完成保险丝与基座的快速装配，适配整车线束批量组装的流水线节拍要求。从实际装车场景来看，这类构件多用于驾驶舱内的集成保险盒、发动机舱边缘的防水配电模块内，对应小电流分支回路的片式保险丝固定，日常车辆检修更换熔断保险丝时，不需要借助螺丝刀等工具，直接拨开铰链的卡扣端就能取出旧熔断体，推入新件后铰链依靠自身结构弹性复位卡紧，能大幅降低售后维保的操作时长。

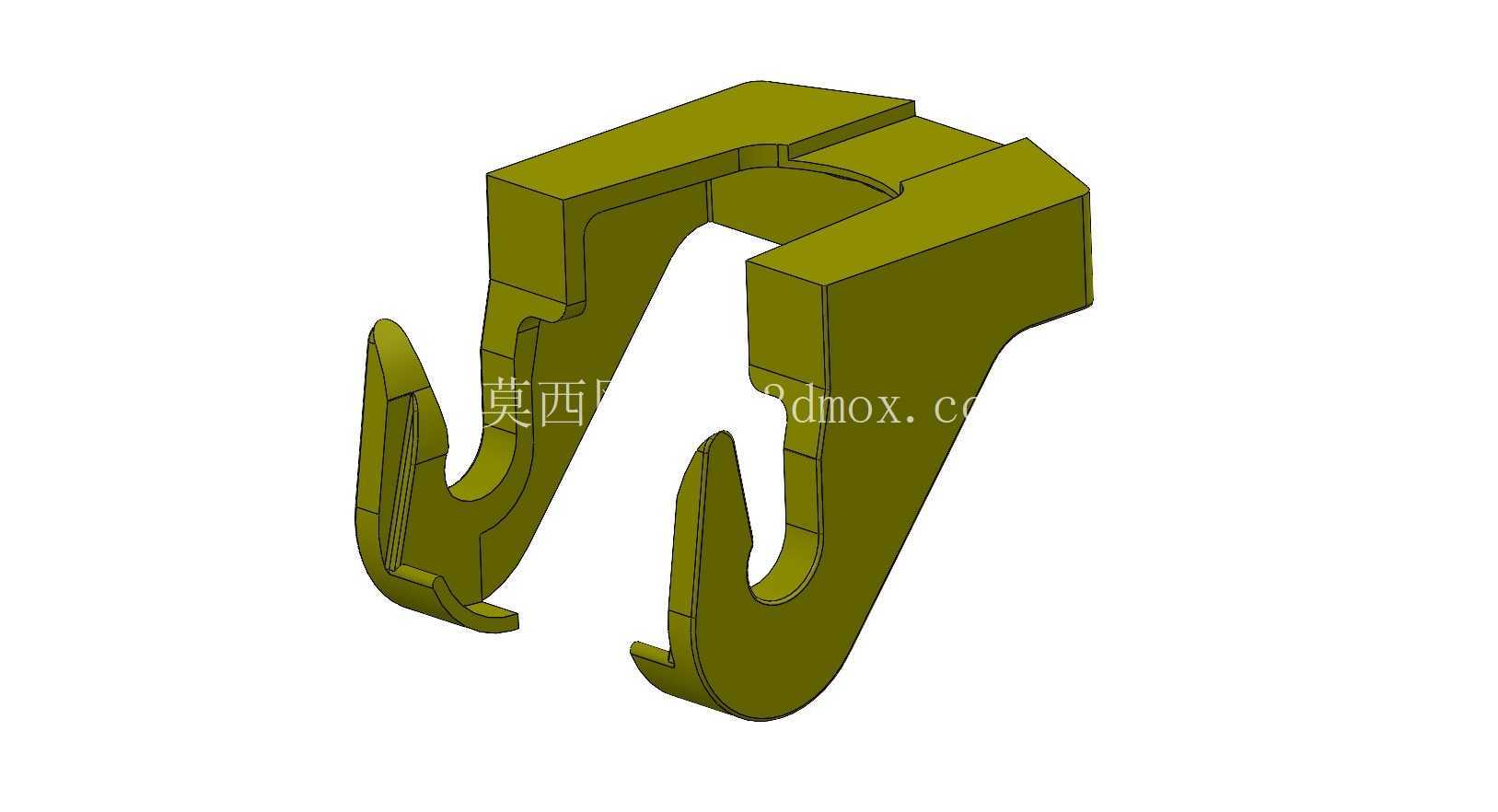

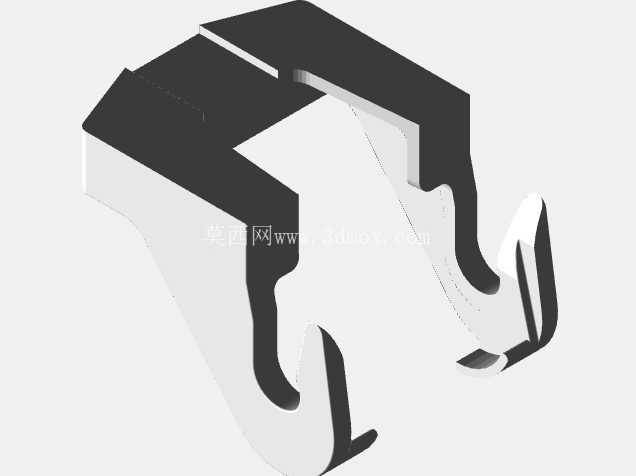

设计层面上，这个铰链采用对称双钩悬臂结构，两个钩状悬臂的内侧预留了与保险丝金属端帽匹配的弧形贴合面，装配到位后悬臂的弹性变形会提供持续的正压力，保证金属接触区域的接触电阻控制在毫欧级，避免车辆行驶过程中振动导致的接触不良、接头发热问题。构件顶部的平直定位块是与保险盒基座卡槽配合的限位结构，安装时顺着基座导向槽推入，定位块卡入基座的限位凹槽后，整个铰链就不会沿插拔方向窜动，两侧的钩臂下方做了圆弧过渡的导入角，更换保险丝时不需要精准对位，顺着导入斜面就能把保险丝压入两个钩臂之间，降低维保操作的对位难度。

从安装边界来看，这个铰链的整体外轮廓宽度适配常规片式保险丝的端距，装入基座后不会占用相邻保险丝位的安装空间，悬臂的张开行程经过校核，最大张开量刚好满足保险丝的取放间隙，不会因为过度张开导致悬臂根部出现塑性变形，反复开合的疲劳寿命能满足整车全生命周期内的保险丝更换频次要求。结构壁厚的设计上，悬臂根部做了局部加厚处理，既保证弹性夹持力足够，又避免根部应力集中导致的断裂问题，接触区域的壁厚做了减薄处理，能在同等弹性变形量下提供更均匀的夹持力，不会因为夹持力过大夹伤保险丝的金属端帽，也不会因为夹持力不足导致接触松脱。

实际选型适配时，需要注意这个铰链的导电接触面是与保险丝金属端直接接触的部位，表面一般会做镀锡处理来降低接触电阻，构件主体采用弹性合金材质冲压成型，兼顾结构强度与弹性性能，安装时不需要额外的焊接或者铆接工序，直接卡入基座的预设卡槽即可完成固定，相邻两个铰链之间通过基座的绝缘隔筋分隔，避免不同回路之间出现爬电、短路问题。在配电盒的整体结构设计中，这类铰链的布局需要配合保险丝的排布间距，预留足够的手指操作空间，方便维保人员不用工具就能完成保险丝更换操作，同时铰链的卡紧方向需要与保险盒盖的压紧方向匹配，盒盖关闭后会对铰链顶部施加轻微的预压力，进一步避免车辆振动导致的铰链松脱。

不同于普通的塑料卡扣结构，这个铰链需要同时承担结构固定与导电衔接的作用，所以尺寸公差的控制要求更高，两个钩臂之间的间距公差需要控制在零点几毫米范围内，间距过大就会导致夹持力不足接触不良，间距过小则会导致保险丝插入困难，甚至压裂保险丝的陶瓷或塑料基体。悬臂的角度设计也经过多轮迭代，初始角度保证自由状态下的间距略小于保险丝端帽厚度，压入后产生的弹性变形刚好提供合适的接触压力，同时悬臂的弯曲半径做了优化，避免反复开合过程中根部出现应力疲劳裂纹。在三维建模过程中，需要重点校核悬臂的变形量与应力分布，确保最大应力低于材质的屈服强度，同时模拟实际装配过程中的干涉情况，保证铰链推入基座、保险丝压入铰链的全过程都没有卡滞问题，还要考虑批量生产时的冲压工艺性，结构上避免出现过小的内尖角，减少冲压模具的磨损，提升量产件的尺寸一致性。
