Qiachip KR2201WB智能WiFi开关壳体结构

做智能外设集成项目的时候，最头疼的就是找不到现成的核心控制件三维模型，尤其是这类小型WiFi开关，很多时候要把它嵌到定制外壳、集成到成套控制设备里，没有精准的体积模型，后续的结构干涉检查、安装位预留全是凭经验拍板，打样回来经常出现装不进去、按键对位偏差、接口被壳体挡住的问题，返工调整外壳模具的成本很高，所以才会针对这款Qiachip KR2201WB智能WiFi开关做快速体积建模。

这款开关本身的应用场景覆盖很广，小到家用灯具的远程通断控制、老旧家电的智能化改造，大到小型工业设备的分布式节点控制、智慧办公场景的设备供电管控，都能看到这类产品的身影。它的核心功能是通过WiFi连接入网，支持手机端远程控制通断、定时开关、场景联动，部分场景下还能接入智能家居系统实现语音控制，因为体积小巧，不需要额外占用大的安装空间，不管是暗装到86型接线盒里，还是明装固定在设备机柜的导轨旁，甚至是嵌到定制的外设外壳内部都能适配。

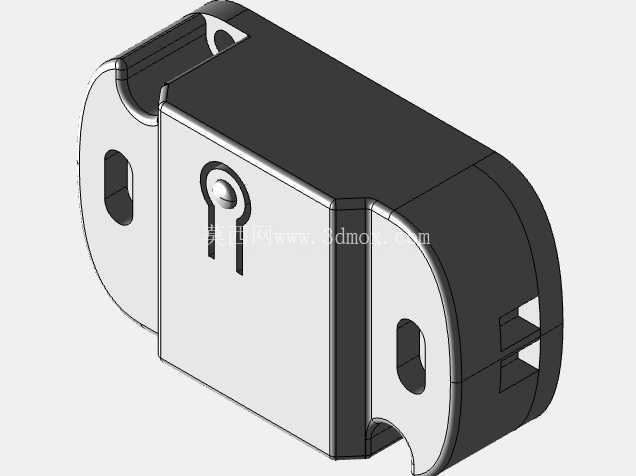

建模的时候没有做全细节的特征复刻，核心是抓准整体的安装边界尺寸，先把产品的最大外轮廓做准：整体是带圆弧过渡的类方型结构，两端的圆弧曲率和实际产品一致，侧面的按键、指示灯位的位置和突出高度都按照实际测量的尺寸做了还原，避免后续做外壳的时候出现按键按不到、指示灯被遮挡的问题。两端的接口位置也做了精准的定位，包括接线端的避让空间、插拔接口的深度预留，都按照实际使用时的操作空间留足余量，不会出现接上线之后和周边结构顶死的情况。

从设计思路上来说，这类快速体积模型不需要做内部的电路板、元器件细节，核心是服务于结构集成阶段的布局校验，所以建模的时候优先保证外形尺寸、安装孔位、突出特征的位置精度，对于表面的细微纹理、logo标识这类不影响装配的特征都做了简化处理，既能保证装配校验的准确性，也能降低模型的文件大小，在大型装配体里调用的时候不会出现卡顿的情况。

实际做集成设计的时候，这款开关的安装边界需要注意几个点：首先是接线端的预留空间，因为要接入强电线缆，接线完成后线缆会有一定的弯曲半径，所以在开关的接线侧至少要留出10mm以上的走线空间，避免线缆被外壳压伤造成绝缘破损；其次是按键的操作空间，侧面的手动配对按键需要留出手指按压的操作空间，不能被周边结构挡住，否则后续配网、手动复位的时候没法操作；还有WiFi信号的避让，开关的内置天线一般在壳体内部没有金属遮挡的一侧，做集成外壳的时候这一侧不要用全金属结构覆盖，否则会大幅削弱WiFi信号强度，导致设备离线、控制延迟的问题。

很多结构工程师在做小型智能设备集成的时候，容易忽略这类外购控制件的精准建模，觉得大概估个尺寸画个方块就行，实际打样的时候经常出现各种干涉问题：要么是开关塞不进去预留的安装槽，要么是装进去之后接口被挡住没法接线，要么是按键被外壳顶住一直处于触发状态，这些小问题往往会导致整个外壳模具返工，耽误项目进度。做这类体积模型的时候，只要把外轮廓、安装位、操作件、接口的位置和尺寸做准，就能在设计阶段把90%以上的装配干涉问题排查掉，大幅减少打样返工的次数。

另外这款开关的固定方式也比较灵活，既可以用双面胶粘贴固定在光滑的壳体内壁上，也可以通过两端的固定孔用螺丝锁付在安装柱上，建模的时候也把两端固定孔的位置、孔径、沉头深度做了还原，方便设计的时候直接匹配对应的安装柱高度和螺丝规格，不用再反复核对实物尺寸。对于做智能家居改装、小型控制设备开发的结构工程师来说，这类精准的体积模型能大幅提升设计效率，不用自己拿到实物再花时间测绘，直接导入到装配体里就能做布局设计，提前校验各个部件之间的位置关系，确保后续打样一次成功。
