相机抓持式Festo风格气动机械手指结构

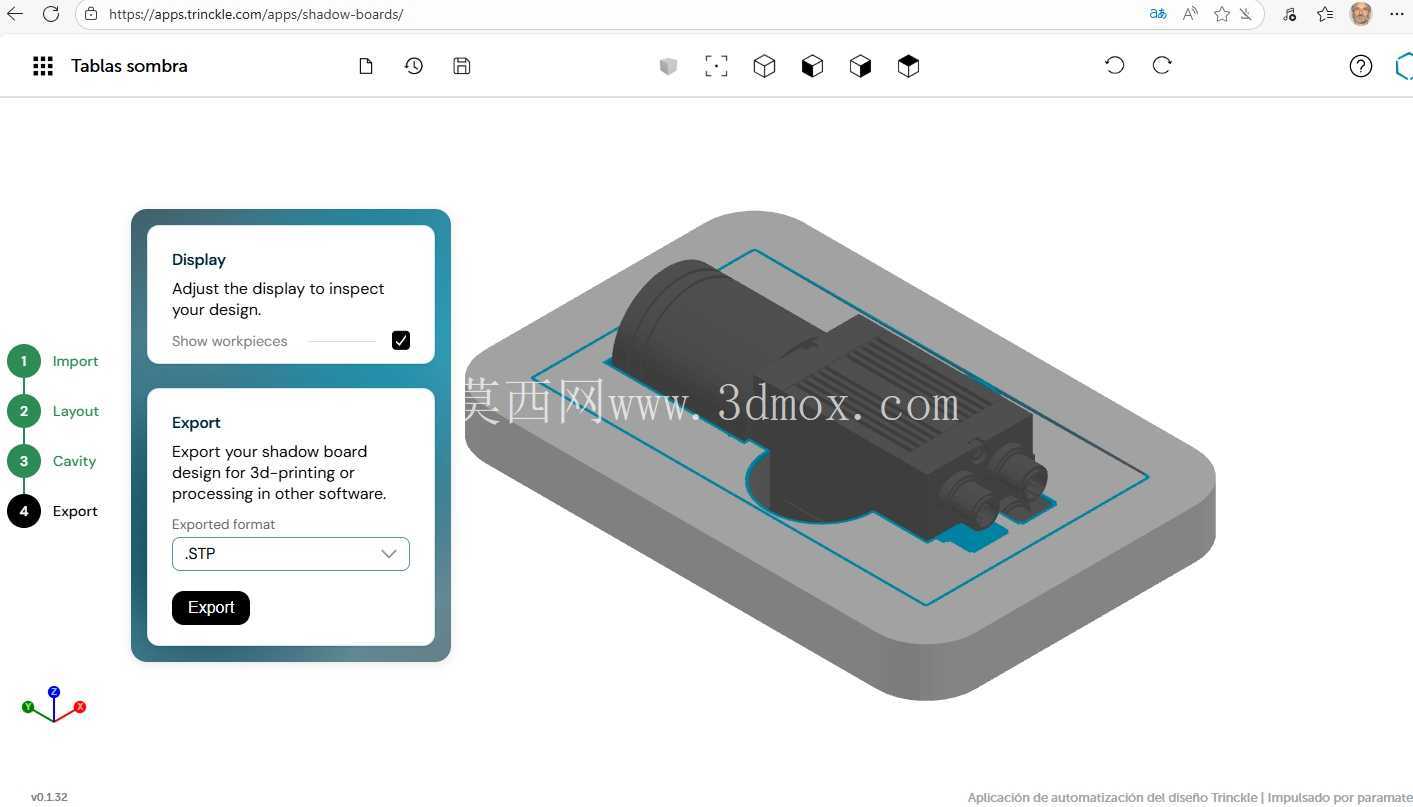

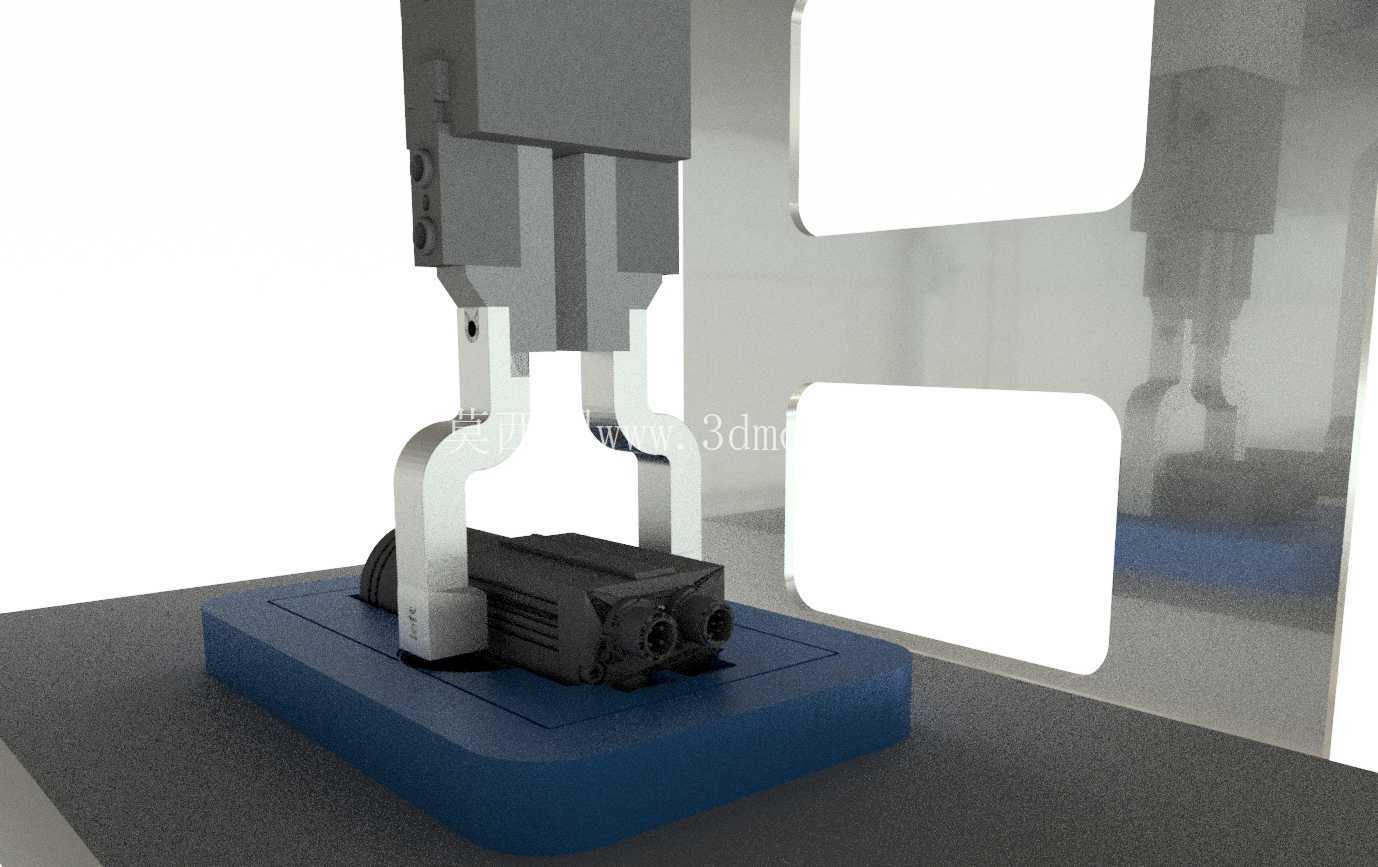

　　这套夹指结构的开发初衷，是解决消费电子包装产线中工业相机的中转抓持痛点——在相机成品完成功能检测后，需要从检测工位平稳转移到内包装盒定位槽内，传统平口夹爪容易刮花相机外壳的磨砂漆面，且无法适配不同批次相机侧面的接口凸起避让需求，因此参考Festo经典夹爪的力学传导逻辑做了定制化改型。从功能实现逻辑来看，夹指的开合动作完全适配标准气动驱动器的行程范围，不需要额外定制非标气缸，夹指内侧的贴合曲面完全匹配目标相机的侧面轮廓，在0.5MPa的常规供气压力下，夹持力控制在15-20N区间，既可以保证相机在水平快速移载、垂直升降过程中不会出现滑移脱落，也不会因为夹持力过大压损相机外壳的塑料结构，甚至不会在表面留下压痕，满足成品出货的外观质检要求。

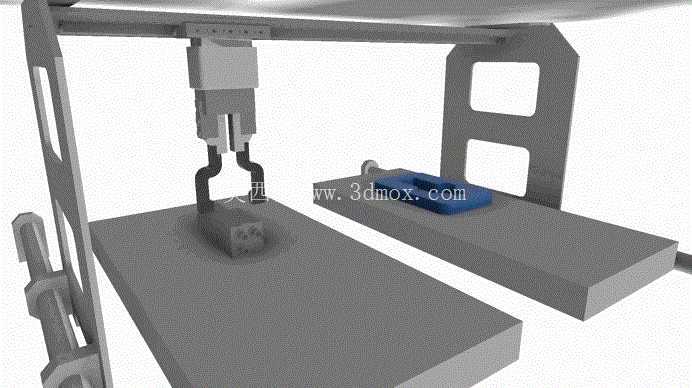

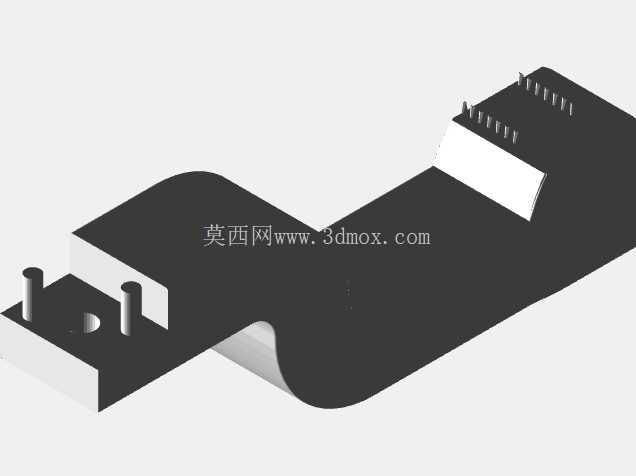

　　设计过程中没有采用复杂的多连杆传动结构，而是用单轴直驱的夹指安装座直接连接气缸活塞杆，减少了传动环节的间隙累积，夹指开合的重复定位精度可以控制在0.02mm以内，完全满足相机插入包装盒定位槽的对位精度要求，不会出现插偏卡滞的问题。考虑到现场快速换型的需求，夹指与安装板之间采用了快拆式的定位销加紧固螺丝结构，更换不同规格的夹指只需要拧动两颗M3内六角螺丝，不需要重新调整气缸的行程限位，单批次换型时间可以控制在5分钟以内，适配多规格相机共线生产的柔性生产需求。安装板的尺寸边界做了严格的约束，整体安装面的孔位完全匹配Festo标准小型滑台气缸的安装孔距，可以直接替换原有产线上的标准夹爪，不需要对现有设备的安装支架做任何打孔、切割改造，降低产线升级的改造成本。夹指本身的结构做了等强度优化，在夹持受力最大的根部位置做了圆弧过渡加强，避免长期循环开合出现应力断裂，同时在非受力区域做了镂空减重处理，整套夹指组件的重量控制在120g以内，降低对移载轴的负载要求，提升移载动作的响应速度。

　　这套结构还附带了专用的插入板组件，当包装线采用多斗型传送带输送包装盒时，插入板可以作为夹爪的延伸定位结构，先插入包装盒的定位槽内完成导向，再将相机平稳放入槽内，避免相机放料时与包装盒边缘发生碰撞，这一设计可以适配每分钟60次的高速放料节拍，不会出现卡料问题。所有夹指和安装板的结构都满足熔融沉积成型3D打印的工艺要求，最小壁厚控制在2mm以上，没有小于45度的悬空结构，不需要额外添加支撑就可以直接打印制作，现场维护时如果出现夹指磨损，可以直接在车间现场快速打印替换，不需要等待外协加工的备件周期，大幅降低设备维护的停机时间。

　　夹指的开合行程做了冗余设计，单侧夹指的开合量达到8mm，可以兼容宽度在40-56mm区间的类方形产品抓持，除了工业相机之外，也可以通过更换夹指贴面的方式，适配小型传感器、电源适配器等同类小型电子产品的包装抓持需求，具备一定的通用适配能力。在气路连接方面，安装板上预留了标准的M5气嘴安装位，气路走线可以顺着安装板的侧边线槽布置，不会在夹指开合过程中出现气管剐蹭、缠绕的问题，整体结构的所有棱角位置都做了R1以上的圆角处理，避免现场调试人员操作时被锐边划伤，符合设备安全设计的基本要求。
