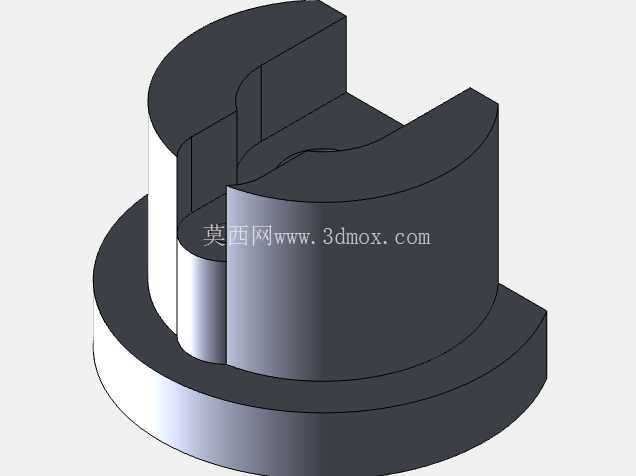

法兰式U型通道支撑轴架结构

在非标自动化生产线、小型DIY数控加工设备以及定制工装夹具的搭建过程中，轴类、杆类零件的径向支撑与轴向定位一直是结构设计里的高频需求点，这类支撑件既要保证足够的安装稳定性，又要预留足够的装配调整空间，避免出现零件装夹后同轴度偏差、拆装维护困难的问题，这款带深U型通槽的法兰式支撑轴架，正是针对这类场景做的针对性结构优化。

从实际安装边界来看，底部圆形法兰盘是整个零件的安装基准面，盘体上可根据实际安装需求加工对应规格的沉头安装孔，安装时法兰底面完全贴合设备安装基板，能提供足够大的接触面积，分散支撑部位承受的径向载荷，避免长期受载后出现安装面凹陷、支撑件偏移的问题。上部的主体结构做了贯通式的U型开口设计，和传统封闭式轴套支撑不同，这种开口结构不需要从轴端穿入安装，在已经布设好轴系的设备上做加装、更换支撑件时，直接从轴的径向卡入即可，大幅降低了设备改造、维护时的拆装工作量，尤其适合生产线后期升级、工装临时调整的场景。

结构细节上，U型槽的内壁做了同轴度精度控制，槽内主孔用于容纳待支撑的轴、杆类零件，主孔旁侧的小凸台预留了小孔位，这个位置可以用来安装紧定螺钉、定位销，或是作为限位开关的触发点安装位，也可以用来固定顶部的限位夹板，对穿入U型槽的轴件做径向锁紧，防止轴件工作时出现窜动、转动。在小型DIY数控铣床的导向机构改造中，这个结构可以直接作为滚珠丝杠的端部支撑座使用，不需要额外加工复杂的安装位，法兰盘直接固定在机床床身的型材基板上，U型槽卡入丝杠光轴段后，通过侧孔拧入紧定螺钉即可完成固定，相比传统的立式轴承座，这种结构的轴向占用空间更小，能给丝杠端部的联轴器、驱动电机留出更多安装余量。

在定制机器人夹具的结构设计中，这类支撑轴架也可以作为导杆的滑动支撑座使用，U型槽的开口方向可以根据夹具的运动方向调整安装角度，法兰盘的圆形结构让安装时的角度调整更加灵活，不需要重新加工安装孔位，只需要松开法兰固定螺栓即可旋转调整支撑方向，适配不同行程的导杆布设需求。做快速原型验证或是小批量工装制作时，这种结构的壁厚设计做了均匀化处理，不管是采用机加工还是3D打印制作，都不会出现壁厚突变导致的加工变形、打印翘曲问题，槽体的转角位置做了合适的圆角过渡，既可以减少加工时的应力集中，也能避免轴件装入时出现棱角刮擦的问题。

从载荷适配性来看，底部法兰的厚度和上部筒体的壁厚做了匹配设计，当支撑的轴件承受径向载荷时，力可以通过筒体均匀传递到整个法兰盘面，不会出现局部应力集中导致的支撑件断裂问题，U型槽的开口宽度略小于支撑轴的直径公差下限，当采用工程塑料制作该零件做轻载支撑时，开口本身的弹性可以实现对轴件的预紧，不需要额外加装锁紧件就能实现无间隙支撑，适合低载荷、高运动频率的轻量自动化设备使用。如果是用于重载场景，只需要将零件材质更换为45号钢或是铝合金，在侧孔位置加装锁紧顶丝，即可满足金属切削设备、输送线机构的支撑强度要求，结构本身的通用性极强，不需要做大幅修改就能适配不同载荷等级的使用场景。
