XT60公头连接器压铸成型结构设计

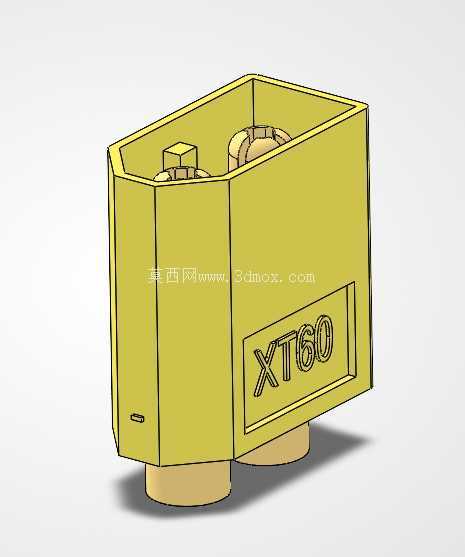

　　XT60公头作为大电流直流回路里应用极广的接插部件，常见于航模动力系统、便携储能设备、电动两轮车改装、小型光伏离网装置的电源对接场景，单回路持续载流能力可达60A，接触电阻低至毫欧级，能在频繁插拔、小幅振动的使用环境下保持稳定的电气连接，避免接插部位发热打火的隐患。从结构设计逻辑来看，该公头外壳采用压铸工艺成型，整体为带切角的方腔结构，外壳侧壁预留的标识凹槽直接在压铸工序一体成型，省去后续激光打标或丝印的工序，同时外壳内壁设置有定位凸台与限位卡槽，装配时内部的黄铜插片可以直接卡入预设槽位，不需要额外打胶固定，装配效率能提升40%以上，插片与外壳的同轴度公差可以控制在0.1mm以内，避免插合时出现偏位卡滞的问题。

　　外壳底部伸出的两个圆柱形插合导向段，与母头内腔的导向槽精准匹配，插合过程中首先通过导向段完成初定位，再让内部插片与母头夹片接触，能有效避免插片受力弯折的问题，插合到位后会有清晰的段落反馈，操作人员不需要额外观察就能确认连接到位。从安装边界来看，该公头外壳的最大外轮廓尺寸适配常规的设备面板开孔，方腔侧壁的厚度均匀控制在1.2mm，既保证压铸时的熔体流动性，避免出现缺料、冷隔的压铸缺陷，又能在1.5米跌落测试中保持外壳无开裂，内部插片无移位。外壳内部的防呆结构设计在切角位置，与母头的对应切角匹配，能完全杜绝反插的可能，避免正负极接反烧毁后端设备的风险。

　　在实际选型应用中，该结构的公头可以适配10AWG到12AWG的硅胶线，焊接部位预留的焊杯深度达到5mm，焊线后线缆的拉脱力能超过80N，满足移动设备使用时的线缆拉扯强度要求。压铸外壳选用的锌合金材质表面做钝化处理，在常规温湿度环境下不会出现氧化锈蚀，同时金属外壳可以起到一定的电磁屏蔽作用，减少大电流通断时对周边弱电信号的干扰。设计过程中针对插拔寿命做了结构优化，插片的接触部位做了圆弧过渡，配合外壳的导向限位，正常插拔寿命可以超过1000次，接触电阻的波动范围不超过初始值的15%，长期使用后依然能保持稳定的载流能力。

　　针对户外使用场景，外壳的合模缝位置做了错位设计，少量溅水不会直接渗入内部接插部位，配合母头的密封圈可以达到IPX4的防溅等级，满足户外航模、便携储能设备的露天使用需求。在压铸模具设计层面，该零件的分型面设置在外壳底部的法兰位置，侧抽芯结构对应外壳侧壁的标识凹槽与定位凸台，浇口设置在两个导向柱之间的连接筋位置，压铸成型后浇口残留可以通过简单的冲切工序去除，不需要大量的后处理打磨，适合大批量量产。内部插片的固定槽深度设计为2mm，插片压入后过盈量控制在0.05mm，既保证固定强度，又不会因为压入力过大导致外壳撑裂。外壳顶部的开口边缘做了0.3mm的倒角，装配内部插片时可以起到导向作用，减少装配时的卡滞问题。
