多安装孔位机械旋转铰接铰链结构

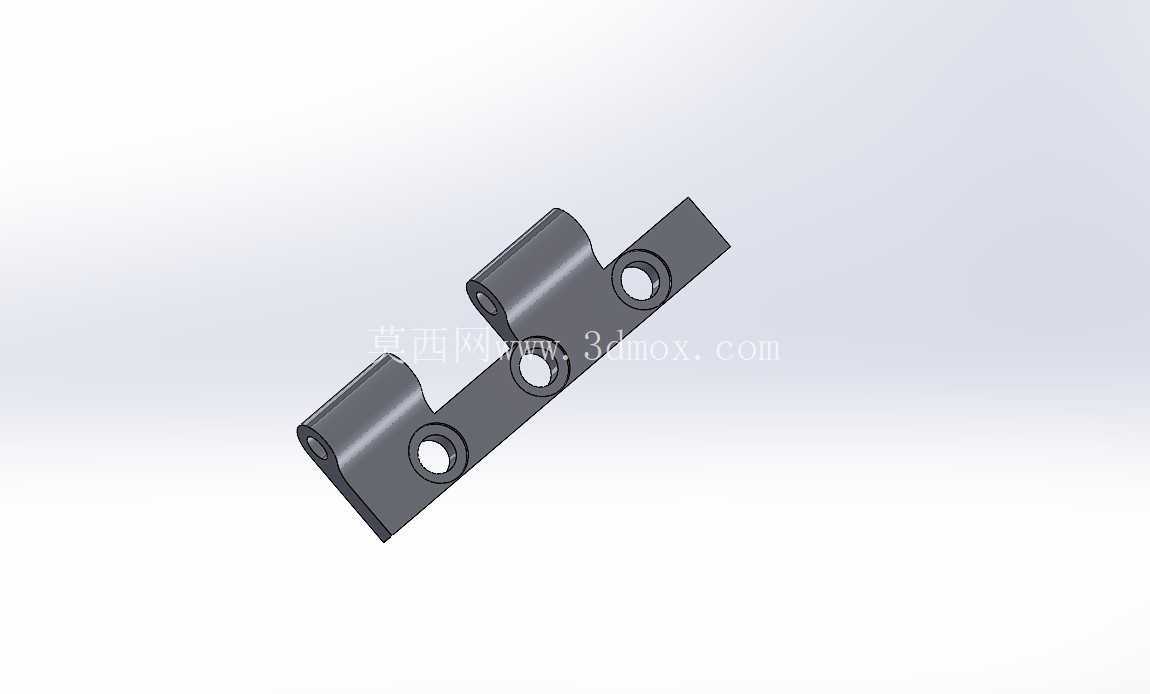

这类铰接铰链结构在工业场景里的适配范围极广，小到设备检修门的开合限位，大到自动化产线防护面板的翻转支撑，甚至小型仪器外壳的可拆卸铰接点位，都能看到同结构逻辑的零件身影。和民用家装合页不同，工业场景用的铰接件首先要解决的是安装适配性问题，你看这个结构上预留的四个安装孔，不是随便排布的——两个带卷边铰接筒的安装板上，孔位分别对应不同厚度的安装基材：靠近铰接轴的两个孔位，主要承担开合过程中的剪切力，孔边做了局部加厚的结构补强，避免频繁旋转后孔位出现椭圆变形；外侧的两个孔位则主要承担板材贴合后的拉拔力，孔位深度刚好适配常用的M3-M4规格内六角紧固件，不会出现螺丝顶穿安装面的问题。

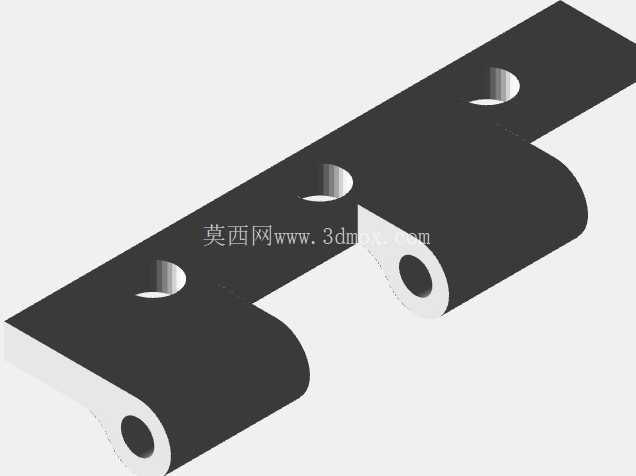

从结构设计逻辑来看，这个铰链采用的是双筒同轴铰接的布局，两个卷边筒的同轴度公差控制在0.02mm以内，穿入销轴后不会出现转动卡滞的问题，卷边筒的内径预留了0.1mm的间隙，既可以直接穿光滑销轴做永久铰接，也可以塞入铜套做耐磨铰接，适配不同开合频率的使用场景：如果是一年开合次数不超过百次的设备检修门，直接用销轴铆接就足够；如果是每分钟都要开合数次的自动化设备防护门，加铜套后能把磨损寿命提升十倍以上。安装板的厚度是经过受力核算的，3mm的板材厚度既不会因为太薄导致安装后出现翘曲，也不会因为太厚占用过多的安装空间，安装板的背面做了0.2mm的浅沉台，贴合安装面时可以避开板材边缘的毛刺、焊接飞溅残留的凸起，不需要额外打磨安装面就能保证贴合紧密，不会出现安装后铰链歪斜的问题。

实际选型使用的时候，要注意几个安装边界：首先是两个安装板的开合角度，这个结构的最大开合角度是180度，当两个安装面完全展平的时候，铰接筒的边缘刚好和安装板的侧面齐平，不会出现凸起干涉；如果需要限制开合角度，只需要在其中一个安装板的铰接筒端面加装限位挡片就行，不需要额外修改主体结构。其次是安装孔的中心距，横向两个安装孔的中心距是20mm，纵向铰接筒到安装板边缘的距离是8mm，这个尺寸刚好适配市面上常用的20mm、30mm规格的铝型材安装槽，也可以直接固定在1.5-3mm厚的冷轧钢板、亚克力面板上，不需要额外做转接板。还有铰接部位的承载能力，按照常规的钢材强度核算，单个这种铰链的静态承载能力可以达到5kg，两个对称安装的话可以承载15kg以内的门板或面板，完全覆盖常规工业设备门、仪器外壳、小型防护盖的承重需求。

做结构设计的时候，这种铰链的建模要特别注意几个细节：一是铰接筒的卷边成型圆角，不能做的太尖锐，否则实际冲压生产的时候会出现卷边开裂的问题，圆角半径设置为0.5mm刚好匹配常规的冲压工艺；二是安装孔的倒角，孔的两端都做了0.2mm的倒角，既可以引导紧固件顺利拧入，也可以去除孔边的毛刺，避免安装的时候划伤操作人员；三是两个安装板的配合间隙，铰接状态下两个安装板的贴合面预留了0.1mm的间隙，不会因为板材的平面度误差导致转动的时候出现摩擦异响，也不会因为间隙过大出现门板晃动的问题。很多新手做铰链设计的时候容易忽略安装面的平面度要求，其实这种冲压成型的铰链，安装板的平面度控制在0.1mm以内就足够，不需要追求过高的平面度精度，否则会大幅提升生产成本，毕竟工业配件要兼顾性能和加工成本的平衡。

在不同的应用场景里，这个铰链还可以做小幅的结构调整：如果用在潮湿有腐蚀的环境，比如户外设备、食品加工设备上，可以把材质换成304不锈钢，铰接轴也换成不锈钢材质，不需要做额外的表面处理就能满足防锈要求；如果用在对重量有要求的小型仪器上，可以换成铝合金材质，做阳极氧化表面处理，重量能降低三分之二，强度也能满足使用需求；如果用在有静音要求的设备上，可以在铰接筒内部套入尼龙衬套，开合的时候不会产生金属摩擦的异响，也不需要定期加注润滑油。
