万宝至RF-500T小型直流电机结构建模

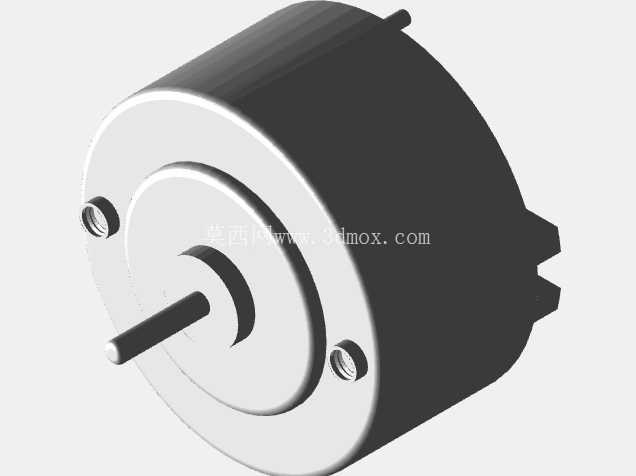

　　在小型消费电子、桌面DIY装置、低负载传动机构的开发场景里，这类小功率直流电机是出镜率极高的动力源，很多做业余项目开发、小型非标装置设计的工程师，在方案初期经常需要精准的电机三维数模来做安装位校核、传动路径匹配，避免后期打样出现装配干涉、轴伸长度不匹配、固定孔位错位的问题。这款对应万宝至RF-500T规格的电机建模，完全参照实物测绘尺寸搭建，还原了电机本体的圆柱型壳体结构，前端盖的两个对称安装螺孔位置、孔径深度都按照实物测量值还原，轴伸段的直径、伸出长度、轴端的定位切边细节都做了精准复刻，能直接导入装配体里做配合验证。

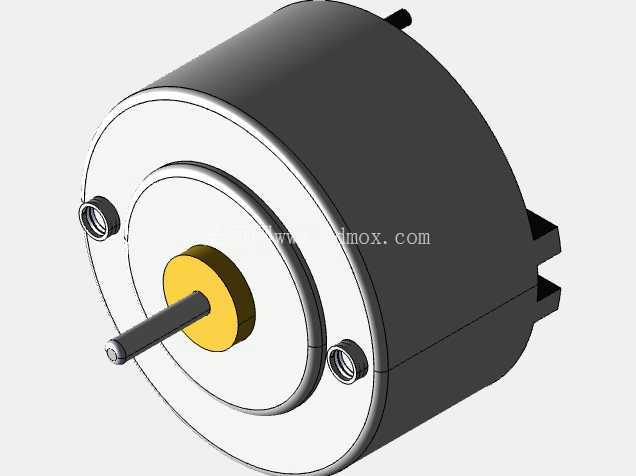

　　从实际使用场景来看，这类9V供电的小直流电机常被用在小型桌面风扇、车载香氛扩散装置、简易玩具传动结构、小型蠕动泵、DIY转盘装置里，它的输出扭矩适合低转速、低负载的连续运转场景，端盖侧的两个安装螺孔是主要的固定受力点，建模时特意保留了螺孔周边的凸台结构，方便设计人员在做安装支架时预留足够的避让空间，不会因为支架壁厚设计不足导致螺丝锁付时顶到端盖内部的绕组结构。建模过程中没有做多余的简化省略，电机尾部的出线凸台、壳体后端的两个定位卡扣结构都完整还原，这两个卡扣结构很多简易数模会直接忽略，但实际做整机装配时，尾部卡扣经常会和机壳内部的筋位产生干涉，尤其是在紧凑的小型手持设备内部，几毫米的尺寸偏差就会导致整个装配方案需要重新调整。从安装边界来看，电机主体的圆柱外径是这类电机选型时的核心约束尺寸，建模时严格按照实物外径做圆柱面约束，前端盖的直径略大于主体壳体，台阶位置的过渡圆角也做了还原，设计人员在做电机安装腔的开孔时，可以直接提取模型的外轮廓做腔体内径参考，不用再反复核对样本上的二维尺寸。轴伸部分的黄色轴套是这类电机的典型结构，建模时还原了轴套的厚度和与端盖的配合间隙，在做输出端的联轴器匹配、齿轮安装位设计时，可以直接参考轴段的长度来定位传动件的固定位置，避免传动件和端盖产生摩擦。

　　另外建模时参考实物实测的端间电阻参数，还原了绕组部分的占位空间，虽然没有做内部绕组的详细拆分，但壳体内部的预留空间尺寸和实物一致，方便做热仿真分析时参考内部热源的分布位置，对于需要做长时间运转温升验证的项目来说，这个内部空间的尺寸参考能减少很多建模重复工作。很多工程师在做小型项目时经常会遇到买到的二手电机和样本尺寸有细微偏差的问题，这个建模完全基于实物测绘，不是照搬官方样本的理论尺寸，把实物生产过程中存在的细微结构偏差都做了还原，比如端盖和壳体配合处的微小错位凸边、安装螺孔的轻微倒角偏差，这些细节在做紧配合安装设计时非常关键，能避免按理论尺寸设计的安装位出现装不进去的问题。

　　在传动匹配方面，这类电机的输出轴是光轴带切边的结构，搭配紧定螺丝固定的同步轮、齿轮都非常方便，建模时轴上的切边平面位置和深度都按照实物还原，设计传动件的紧定孔位时可以直接对齐平面位置，不用再反复调整角度。电机尾部的出线位置凸台高度也做了精准还原，在做内部走线槽设计时，可以提前预留出线的弯折空间，避免线材被壳体和机壳夹断，很多新手设计时经常忽略出线凸台的尺寸，导致装配时线材被压破绝缘层造成短路。整体建模的所有配合面都保留了实际的装配公差余量参考，没有做理想化的零间隙建模，提取的安装尺寸可以直接用于工程图的标注，减少设计人员二次核对尺寸的工作量，不管是做个人DIY项目的结构验证，还是小型量产产品的方案选型校核，这个数模都能提供足够精准的结构参考。
