SHF12型12mm直线轴承杆支撑固定座

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758677
  • SHF12型12mm直线轴承杆支撑固定座
  • SHF12型12mm直线轴承杆支撑固定座

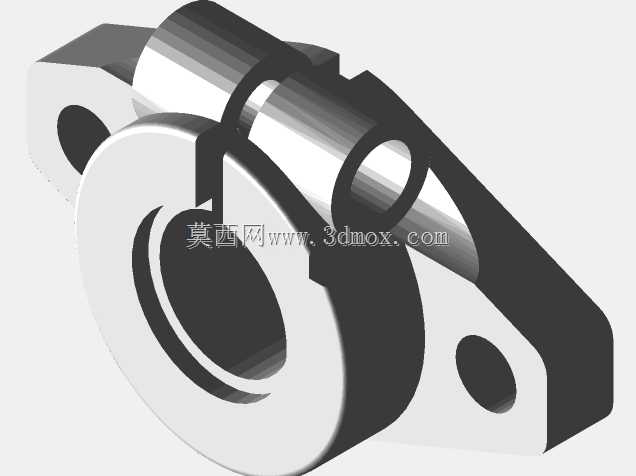

  这款支撑固定座的原型参考自米思米标准12SHF系列直线轴承支座,但在原有结构基础上做了适配性调整,核心改动集中在安装锁紧逻辑上,没有沿用常规支座的闭合式夹装结构,转而采用M5规格螺纹作为锁紧执行结构,设计初衷是适配桌面级3D打印的加工场景,打印完成后可通过手动攻丝的方式加工出夹紧段的内螺纹,实现对穿入的12mm直径直线光轴的锁紧固定,目前该结构属于首轮迭代版本,尚未完成完整的可打印性验证与负载测试,实际使用时需要根据打印材料的力学性能调整锁紧力矩,避免螺纹滑牙或者夹装段开裂。

  从实际应用场景来看,这类小型直线轴承杆支架多用于桌面级自动化设备、小型3D打印机的光轴支撑、实验室小型位移台的导向轴固定、DIY数控雕刻机的导轨支撑点位,也可用于小型包装送料机构的导向杆固定,相比标准铸造成型的金属SHF支座,这款修改后的结构更适合小批量定制场景,不需要开模或者复杂的机加工流程,通过FDM或者光固化3D打印即可快速制作出样件,验证设备的结构布局合理性。

  结构功能层面,该支座保留了标准SHF系列的菱形法兰安装布局,两个安装耳位预留了光孔,可通过螺栓将整个支座固定在设备安装基板上,中间的通孔用于穿入12mm直径的直线轴承或者直接穿入光轴,侧边的开口缝隙配合M5锁紧螺钉,拧紧时可以让开口段产生弹性形变,抱紧中间的轴件,实现轴的位置固定,相比闭合式的支座,这种开口锁紧结构不需要从轴的端部穿入支座,可以在光轴的任意位置完成固定安装,设备调试阶段调整轴的支撑位置时更加灵活,不需要拆解整根光轴上的其他负载部件。

  设计思路上,这款结构针对3D打印的工艺特性做了适配,所有壁厚都控制在1.5mm以上,避免打印时出现薄壁填充不足的问题,开口缝隙的宽度设置为2mm,既保证了锁紧时有足够的形变空间,又不会因为缝隙过大导致打印时出现支撑残留或者形变过量的问题,锁紧螺纹孔的位置设置在开口段的中心位置,保证拧紧时两侧的夹装力均匀分布在轴的接触面上,避免出现单侧受力导致轴件偏斜的问题,安装耳位的孔位距离中心轴孔的中心距与标准SHF12支座保持一致,可直接替换原有标准支座的安装位置,不需要重新设计设备基板的孔位布局。

  安装边界方面,该支座适配的光轴直径为12mm,安装耳位的通孔适配M4规格的安装螺栓,两个安装孔的中心距为43mm,支座整体的总宽度为58mm,总高度(从安装底面到轴孔中心的距离)为17mm,锁紧用的M5螺纹孔深度为10mm,拧紧时螺钉的拧入深度建议控制在6-8mm,避免顶到光轴表面造成轴面划伤,安装时需要注意支座的安装底面与光轴的垂直度,建议固定前先穿入光轴调整好同轴度再拧紧安装螺栓,避免出现光轴卡滞、直线轴承滑动阻力过大的问题。如果采用PLA材料打印,建议填充率设置在60%以上,壁厚设置为4层以上,保证夹装段有足够的结构强度;如果采用PETG或者ABS材料打印,填充率可适当降低到40%,同时可以在螺纹孔位置安装铜质热熔螺母,进一步提升螺纹的锁紧寿命,避免多次拆装后螺纹滑牙。

  实际选型使用时,需要注意这款支座的额定负载要低于金属切削加工的标准支座,更适合轻负载的直线导向场景,比如负载在5kg以内的位移平台、小型送料机构的导向支撑,不适合重载、高频冲击的工况,比如冲压设备的导向轴支撑、大型输送机的辊轴固定这类场景就不适用。结构上没有设置额外的防尘或者密封结构,如果用在多粉尘的加工场景,需要额外增加防尘罩,避免粉尘进入夹装缝隙或者轴孔配合面,导致锁紧失效或者轴件磨损加快。
