V6动力单元机械结构三维设计

在工业动力配套、小型特种装备动力供给、实验台架动力模拟等场景中，这类V型布局的六缸动力结构，是兼顾动力输出密度与运行平顺性的典型方案。不同于直列排布的动力单元，V6结构将两组三缸组件呈夹角布置，能在有限的安装空间内压缩整机轴向尺寸，适配更多对安装长度有严格限制的设备舱布局，比如小型移动式作业机组、紧凑型工业动力站、定制化实验动力平台等场景，都能看到这类结构的应用。

从实际功能来看，这套结构的核心作用是将燃油燃烧的热能通过曲柄连杆机构转化为旋转机械能，对外输出稳定的扭矩与转速。设计过程中首先要考虑的是缸体夹角的选取，夹角参数直接影响整机的宽度尺寸、振动平衡特性以及进排气管路的布置空间，过小的夹角会压缩两侧缸盖之间的安装间隙，给气门组件、喷油管路、冷却管路的排布带来难度，过大的夹角则会增加整机宽度，抬升整机重心，不利于在移动设备上的安装固定。

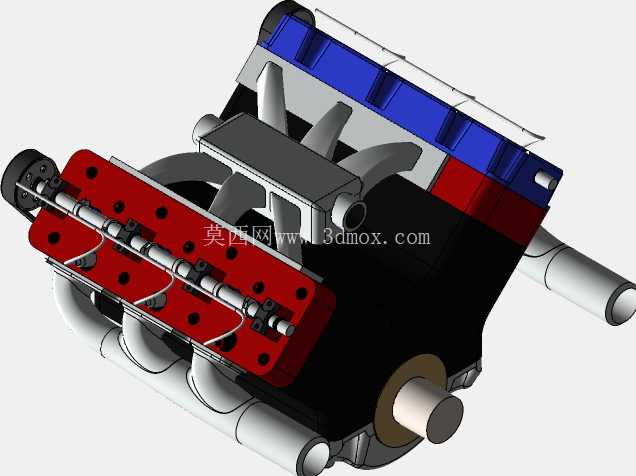

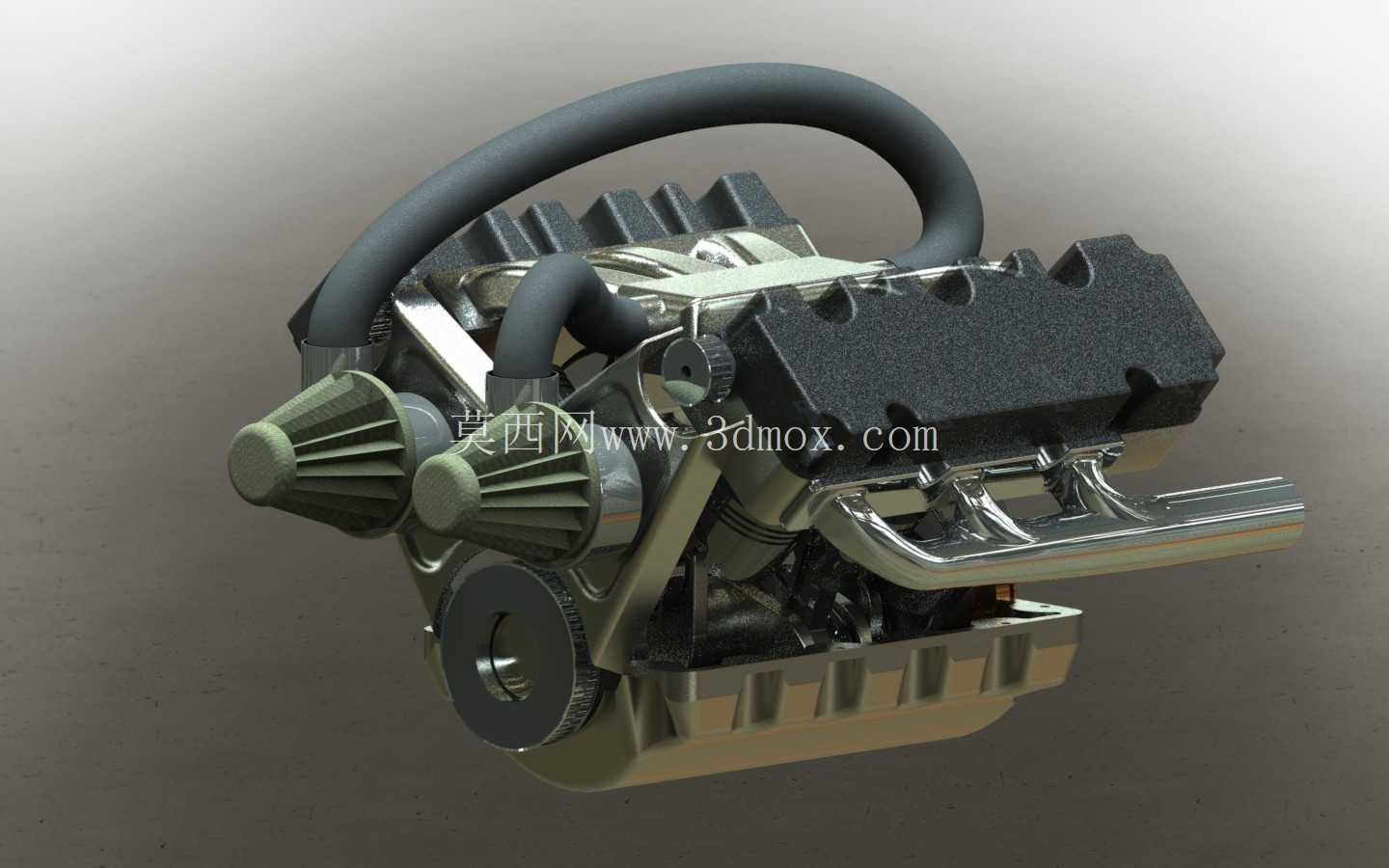

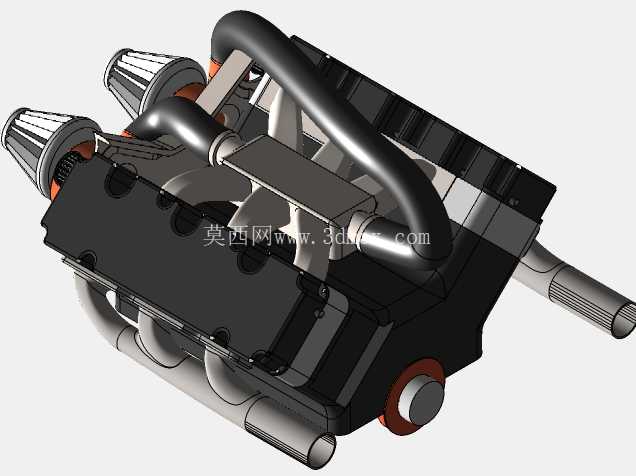

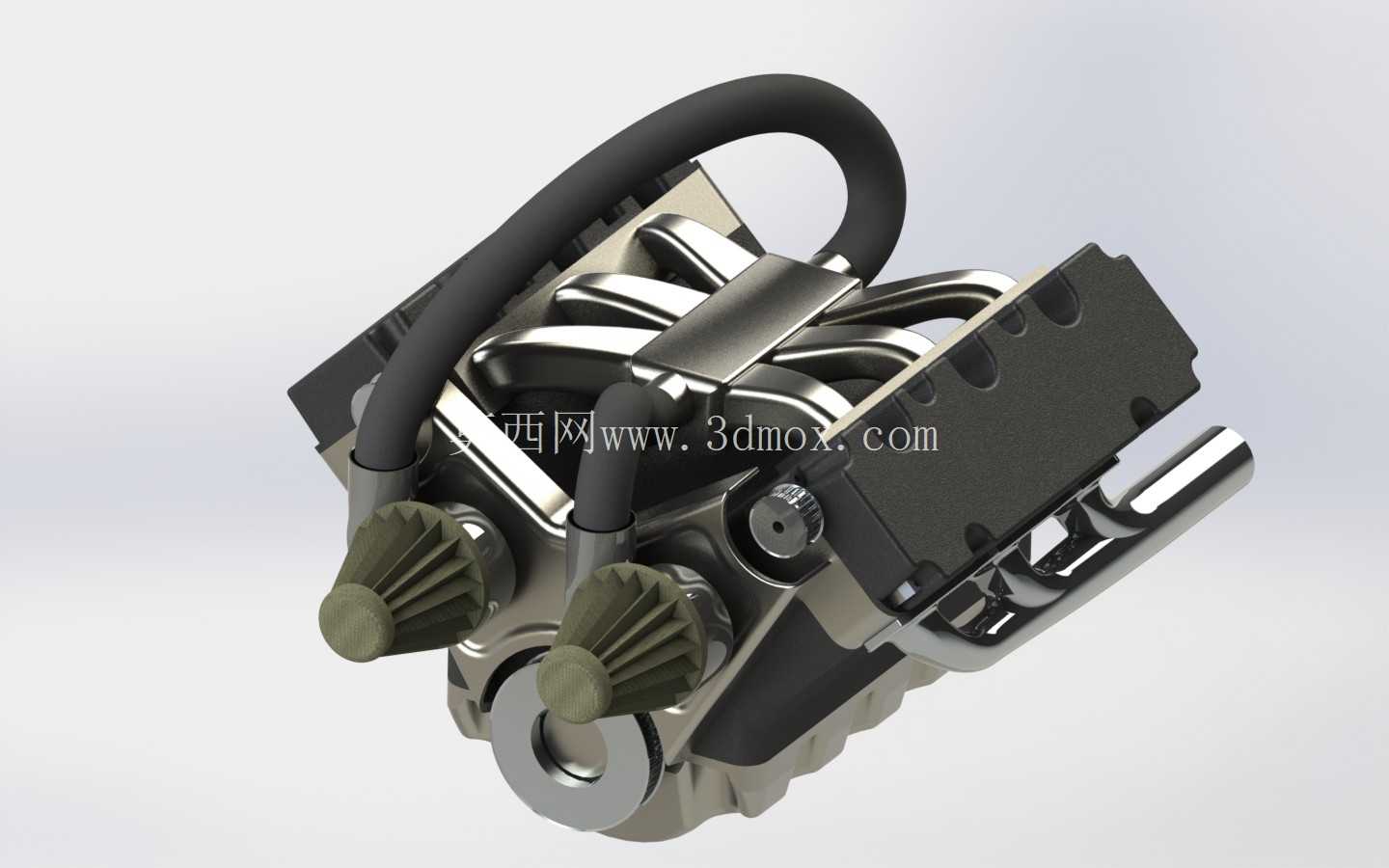

结构细节上，外露的锥齿轮组件是动力分动输出的关键部分，能够将主轴的动力分流至附属机构，比如驱动冷却水泵、润滑机油泵、配气机构等附属部件，不需要额外加装独立的驱动电机，简化整机的附属系统布局。外置的柔性管路分别对应冷却回路与润滑回路，管路走向的设计充分避让了运动部件的运行轨迹，避免设备运行过程中管路与运动件发生摩擦干涉，同时预留了足够的弯曲半径，减少管路内部的流体阻力，保证冷却介质与润滑油的循环效率。

安装边界方面，整机底部的安装定位面设置了同轴的定位销孔与螺栓固定孔，定位销孔用于安装时的快速对位，保证动力输出轴与从动设备的输入轴同轴度控制在允许的公差范围内，避免因同轴度偏差导致的轴系振动、轴承偏磨等问题。固定孔的位置排布充分考虑了整机运行时的振动传递特性，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，同时避免长期振动导致的固定位开裂。整机的外接管路接口都设置在机身的同侧区域，方便外部管线的集中连接与后期维护，不需要在设备舱内多方向走管，降低装配与检修的操作难度。

设计过程中对运动部件的间隙做了充分校核，活塞往复运动的行程、连杆摆动的范围、锥齿轮啮合的侧隙都经过反复验算，既保证运动过程中不会出现部件干涉，又能将各部件之间的间隙控制在合理范围，避免间隙过大导致的运行噪音增加、压力泄漏等问题。机身表面的散热筋结构顺着气流方向布置，当设备配套冷却风扇运行时，气流能够顺着散热筋的沟槽快速流过，带走缸体工作时产生的热量，保证整机在额定负载下运行时，各部位的工作温度维持在材料允许的范围内，避免过热导致的部件强度下降、润滑失效等故障。

从结构强度角度考虑，缸体与曲轴箱的衔接部位做了加强筋设计，能够承受燃烧做功时的爆发压力，避免缸体在高负载运行时出现变形，保证气缸内壁的圆柱度公差始终处于设计范围内，减少活塞环的磨损，延长整机的大修周期。外露的金属部件都做了相应的表面处理，传动齿轮表面做了硬化处理，提高齿面的耐磨性能，管路接头部位做了密封结构设计，能够承受回路内的工作压力，避免运行过程中出现油液、冷却液的渗漏问题。
