伞形日内瓦驱动十工位ISO20刀架换刀装置

　　在数控加工设备的刀库系统设计中，多工位换刀装置的运行平顺性直接决定了整机的非切削等待时长与加工节拍稳定性，这款采用伞形布局、日内瓦机构驱动的十工位ISO20刀柄换刀结构，主要适配小型立式加工中心、桌面数控铣床以及专用钻攻设备的自动换刀需求，能够在主轴完成上一工序切削后，快速完成刀具的转位切换，将不同加工用途的ISO20接口刀具精准输送到换刀位，配合主轴的上下动作完成刀具装卸，全程无需人工干预即可完成钻、铣、攻、铰等多工序的刀具自动切换。从结构设计逻辑来看，采用日内瓦槽轮机构作为转位驱动核心，是考虑到该机构具备转位定位精准、启停冲击小、无需额外锁紧机构即可实现工位自锁的特性，相比凸轮式转位结构，槽轮驱动的加工装配难度更低，

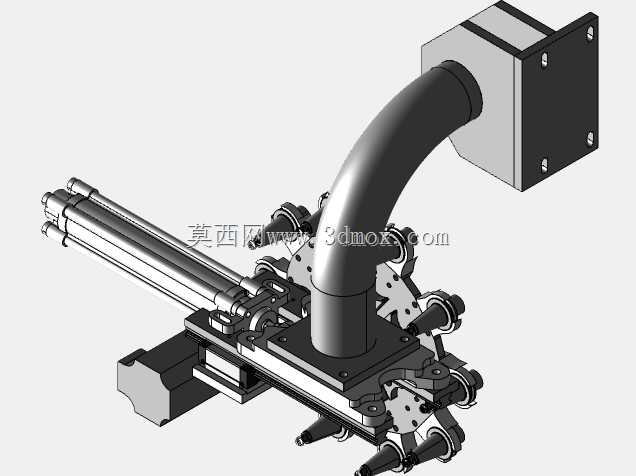

　　日常维护调整更便捷，适合小规格刀库的轻量化设计需求；伞形的刀座布局则将十把ISO20刀柄沿圆周呈放射状排布，相比圆盘式轴向排布的刀库，能够大幅压缩刀库整体的轴向安装尺寸，减少对机床主轴侧部空间的占用，尤其适合安装空间局促的小型数控设备改造或专用机床集成。在安装边界的适配设计上，整个换刀装置的安装基面预留了标准的螺栓固定孔位，可直接固定在机床立柱的侧装支架上，转位中心与主轴轴线的相对位置可通过支架的腰型孔进行微调，确保换刀位刀柄轴线与主轴轴线的同轴度控制在允许公差范围内，避免换刀过程中出现刀柄卡滞、拉钉定位偏差的问题。刀座部分采用与ISO20刀柄锥度匹配的弹性锁紧结构，刀柄装入后可依靠弹性卡爪实现预紧，

　　转位过程中不会出现刀具松脱甩出的问题，当转位到换刀工位时，对应的刀座会触发解锁机构，配合主轴的拉刀动作完成刀具的交接。在实际应用场景中，这类小规格十工位换刀装置常被用于小型五金零件加工、首饰模具铣削、教学用数控设备等场景，这类场景的加工工序通常在十道以内，刀具直径普遍偏小，不需要大容量刀库，采用该结构的换刀装置既能满足多工序自动加工的换刀需求，又能控制设备整体制造成本，同时日内瓦机构的传动特性决定了其转位过程的噪音更低，运行更平稳，长期使用的磨损量更小，不需要频繁调整转位间隙。设计过程中针对槽轮的驱动销做了硬化处理，销与槽的配合间隙经过反复验算，既保证转位过程无卡滞，又将转位到位的反向间隙控制在极小范围内，

　　确保每次换刀的重复定位精度满足加工要求，伞形排布的刀座之间预留了足够的刀具避让空间，即使相邻工位安装最大直径的ISO20刀具，转位过程中也不会出现刀具干涉碰撞的问题，整个装置的动力输入仅需一个普通减速电机即可驱动，不需要复杂的伺服控制系统，通过接近开关检测槽轮的转位到位信号即可实现工位的顺序切换，电气控制逻辑简单可靠，适合设备改造场景下的快速集成。
