车床钻头夹冷却管路快装固定夹结构

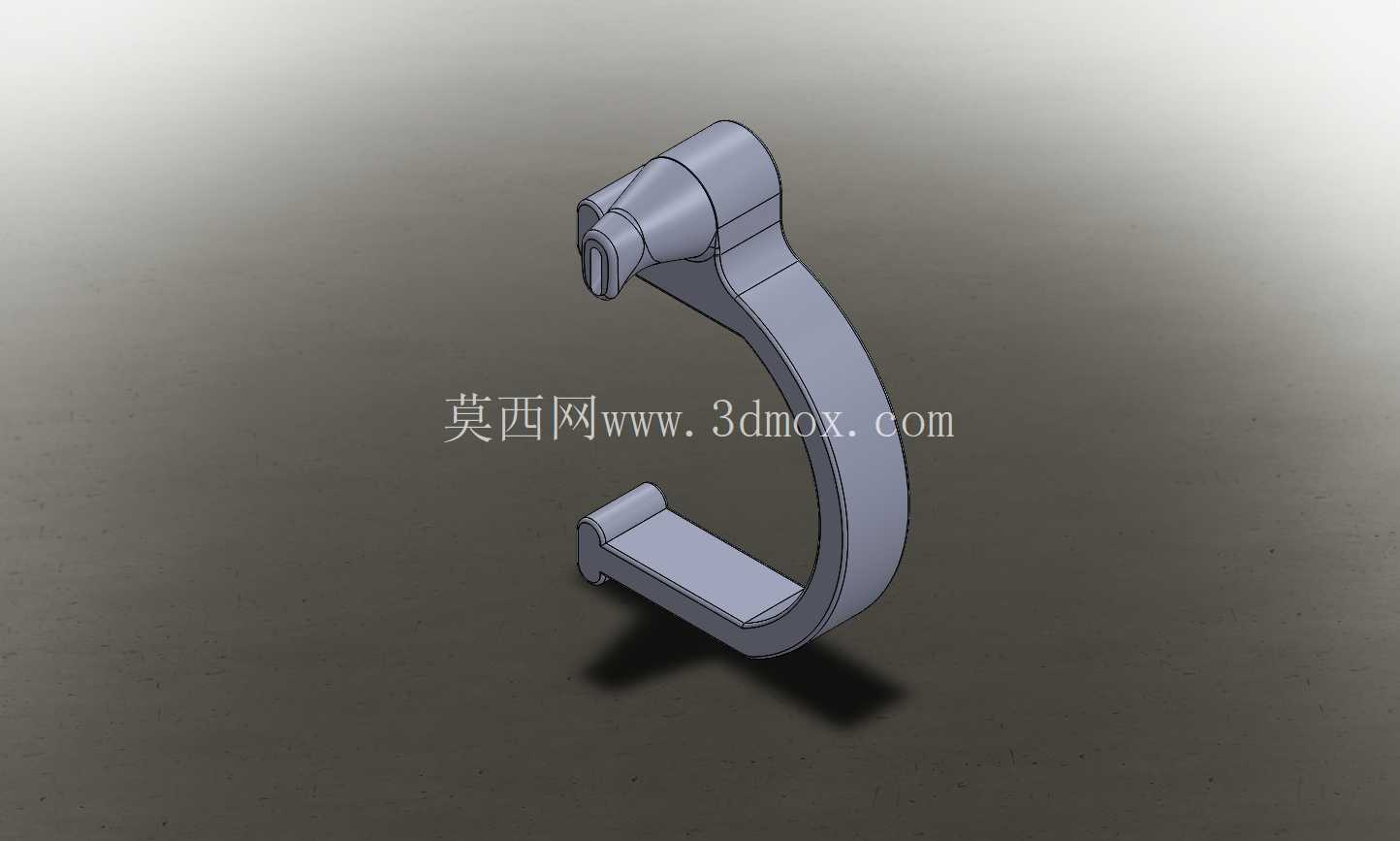

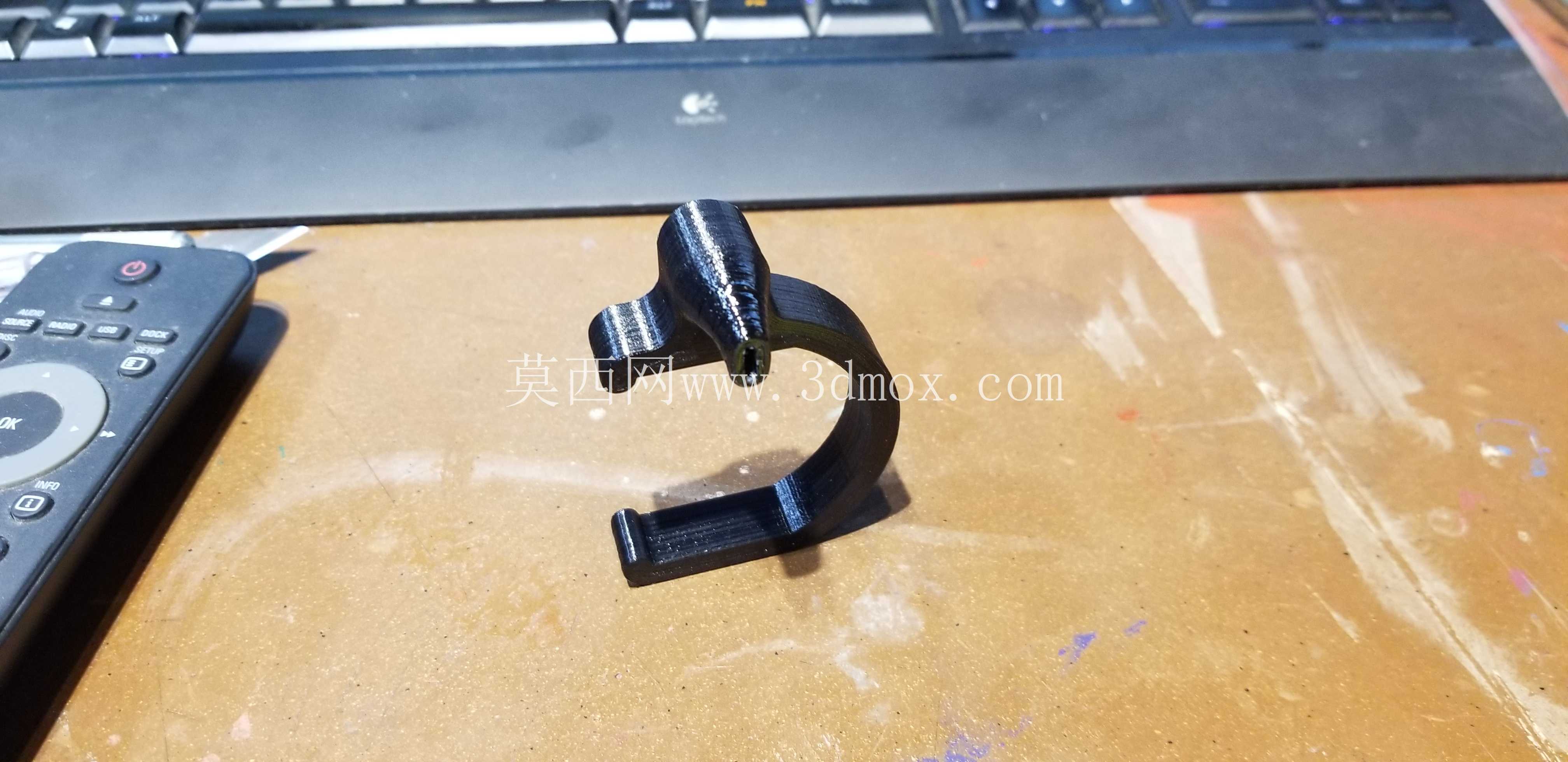

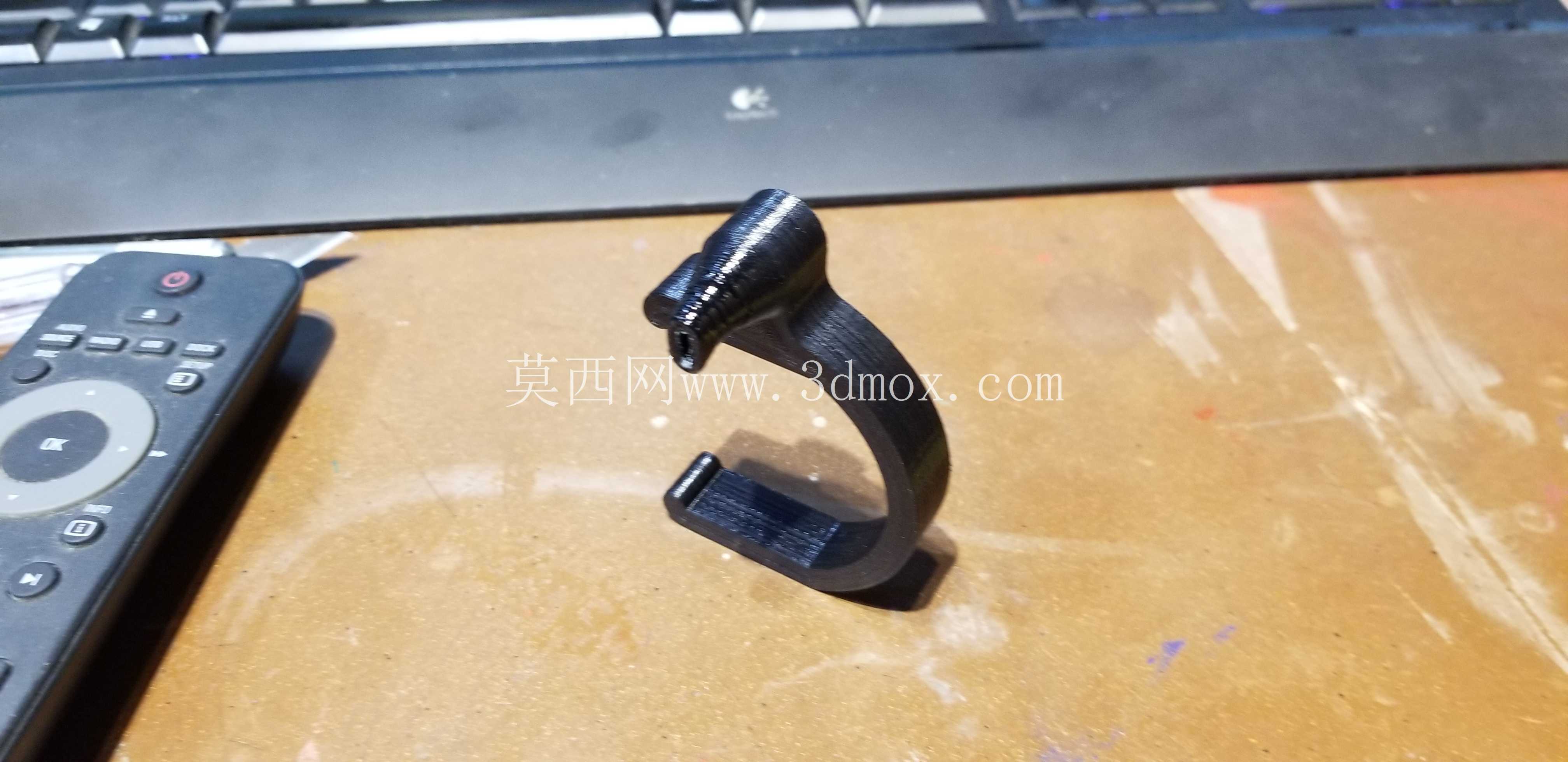

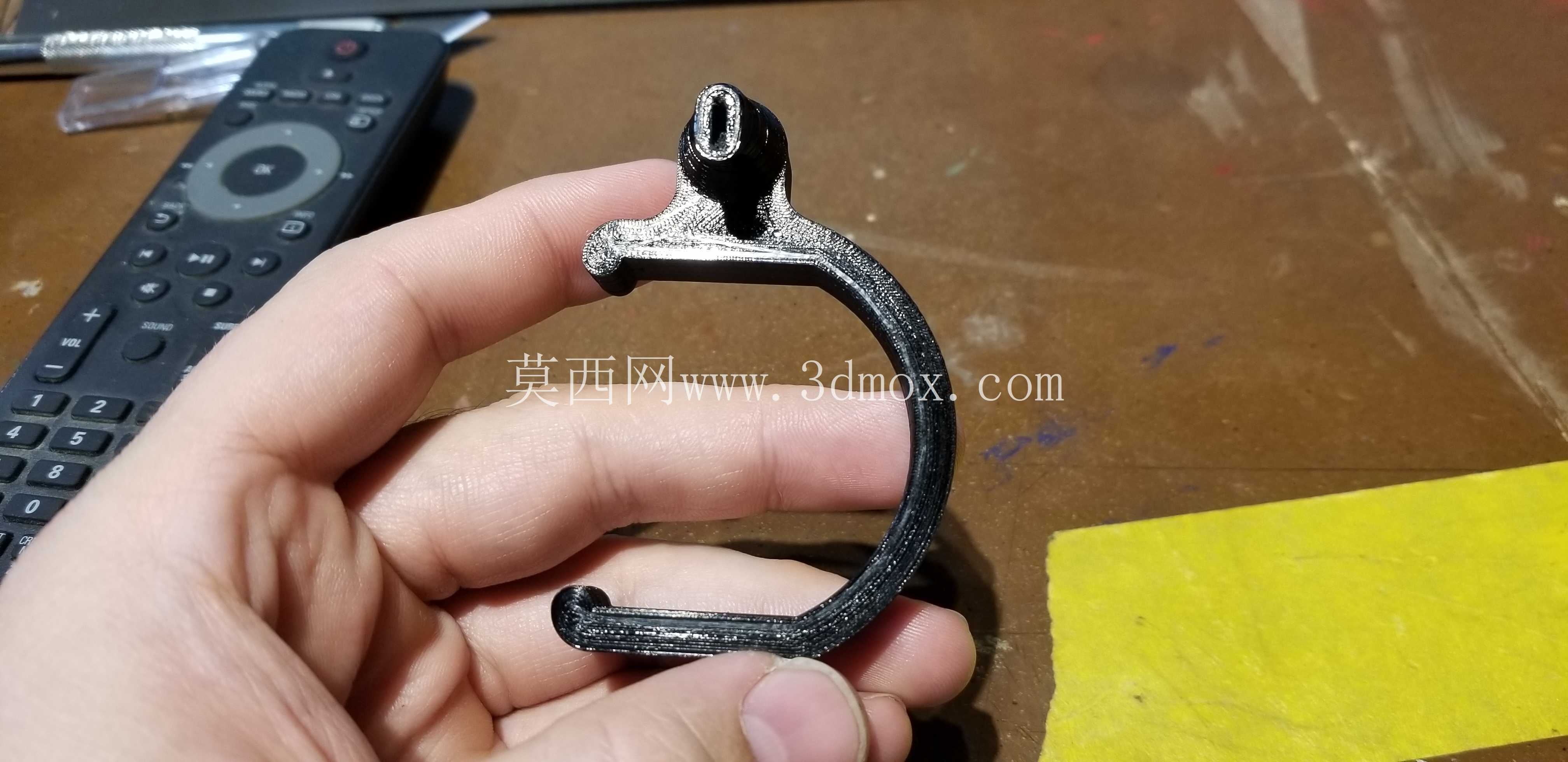

　　这款夹式冷却喷嘴固定结构，正是针对普通车床钻削作业的冷却痛点设计，它不需要对车床本身做任何改装，也不需要额外在刀架或者床身上打孔固定，整体采用C型抱夹式的主体结构，开口侧的平直夹持面可以直接卡在钻夹头底座的扳手平面上，依靠夹持面与夹头金属平面的静摩擦力实现固定，安装时只需要将夹体掰开卡入对应平面即可，不需要额外的紧固件，拆装调整都可以在数秒内完成，适配长度从50mm到200mm的标准麻花钻作业场景。在普通车床的钻削加工场景中，不带内冷通道的标准麻花钻是车间里最常用的孔加工刀具，这类刀具在加工钢件、不锈钢等塑性材料时，切削热会集中在钻尖与主切削刃位置，若冷却不充分，轻则出现钻头烧损、刃口快速磨损，重则导致孔壁粗糙度超标、工件报废，以往操作工常用磁座冷却管随意对准切削区，不仅管路容易被切屑刮碰移位，冷却位置偏差还会让切削液无法精准抵达钻尖切削区，冷却效率大打折扣。

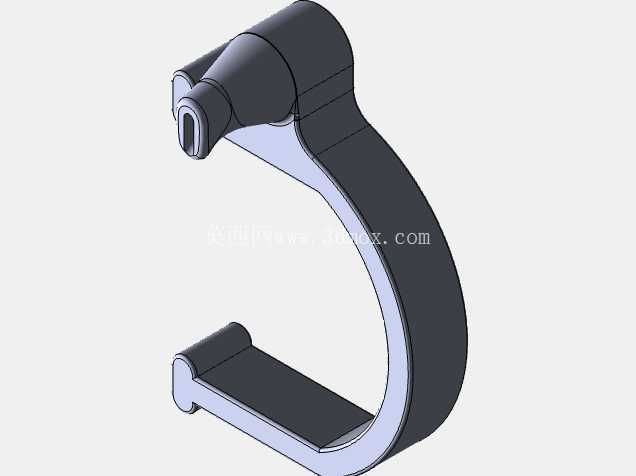

　　从结构设计逻辑来看，整个夹体采用一体化弯折成型的结构，没有多余的拼接零件，C型的弧形臂预留了足够的避让空间，不会干涉钻夹头的装拆扳手操作，也不会在钻头进给过程中与车床尾座套筒、工件端面发生刮碰；夹体上端集成的喷嘴接口采用标准1/4英寸管路适配尺寸，可以直接对接车间常用的塑料冷却管路，不需要额外做转接头，喷嘴的出液方向经过角度优化，当夹体固定在夹头底座平面时，喷嘴出口正好对准钻头主切削刃与工件接触的切削区，切削液可以直接喷射到最高温的钻尖位置，相比传统的外置冷却管，冷却精准度提升明显，同时因为夹体随钻夹头同步进给，无论钻孔深度如何变化，冷却喷嘴与切削区的相对位置始终保持固定，不会出现深孔加工进给到后半段冷却管够不到切削区的问题。

　　在安装边界的适配性上，C型夹的开口尺寸做了通用化设计，可以适配市面上绝大多数普通车床配套的标准扳手式钻夹头，不需要针对不同品牌的夹头做单独调整；夹体的整体厚度控制在合理范围，安装后不会超出钻夹头的最大外圆轮廓，避免在主轴转动过程中勾挂切屑或者碰撞周边的工装；喷嘴部分的流道做了顺滑过渡设计，不会出现切削液流动阻力过大导致的喷射压力不足问题，同时出口做了轻微的收窄处理，可以让切削液形成具备一定冲击力的柱状射流，足以穿透钻削过程中产生的切屑层，直接抵达切削刃表面带走热量。

　　实际车间应用中，这套结构除了用于普通麻花钻的钻削冷却，也可以适配中心钻、铰刀等安装在尾座钻夹头上的孔加工刀具，在铰孔作业时可以持续冲排孔内的切屑，避免切屑刮伤已加工孔壁；相比磁座式冷却管路，这种随动固定的结构不会因为切削液浸泡、铁屑吸附导致磁力下降移位，也不会因为机床振动出现位置偏移，长期使用的稳定性更好；整个结构没有易损的活动零件，日常只需要清理喷嘴口的切屑堵塞即可，维护成本极低，非常适合批量零件钻削工序的冷却改造，不需要投入高额的设备改造成本，就可以解决普通车床外冷定位不准、随动性差的问题，有效延长刀具使用寿命，提升孔加工的表面质量与加工效率。在建模过程中，结构的弯折半径、夹持面的平面度、喷嘴接口的同轴度都做了对应公差预留，既保证夹体具备足够的夹持弹力，又避免夹持力过大导致装拆困难，同时喷嘴的喷射角度经过多轮场景验证，确保在常用的钻头伸出长度范围内，切削液都能准确覆盖整个切削刃区域，不会出现喷射偏斜的问题。
