立式手动气动压力加工设备结构设计

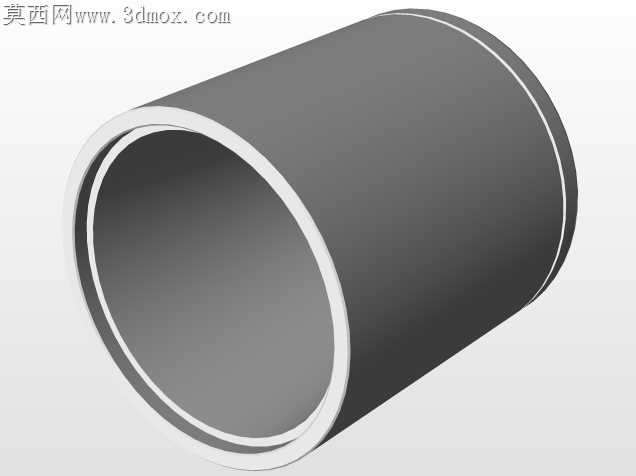

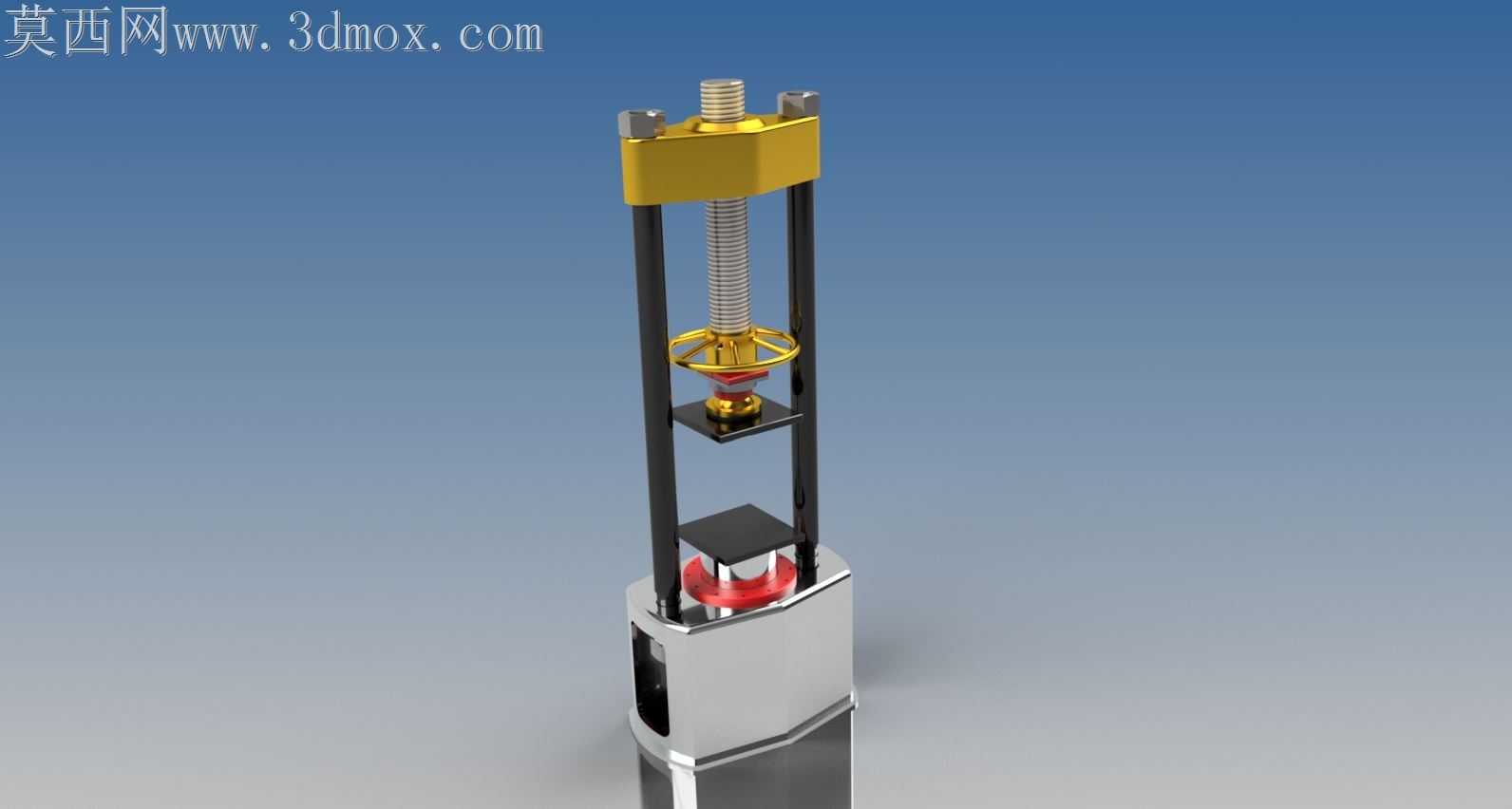

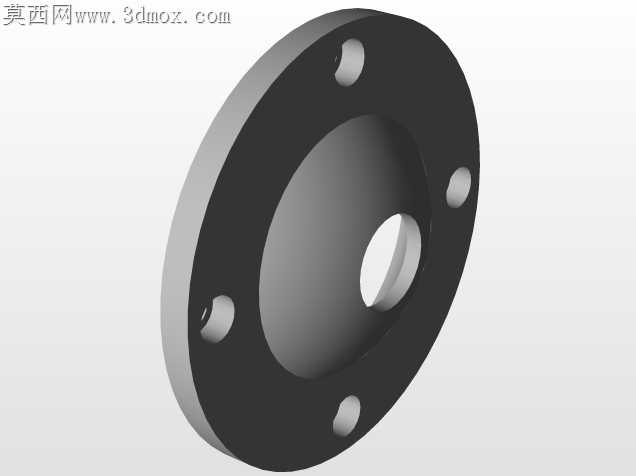

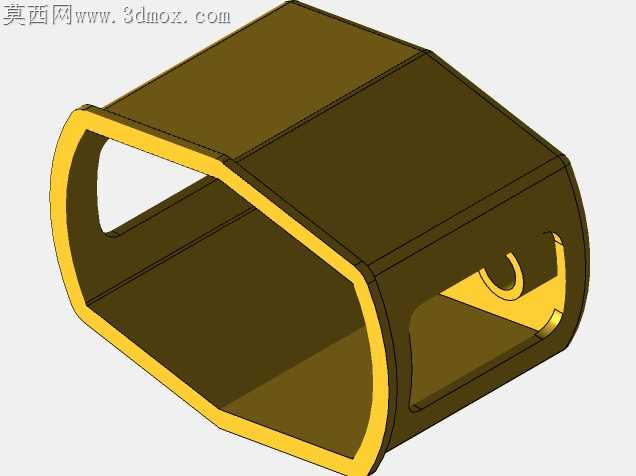

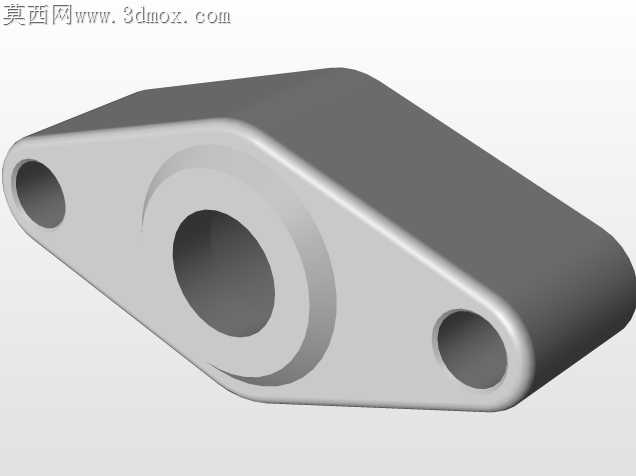

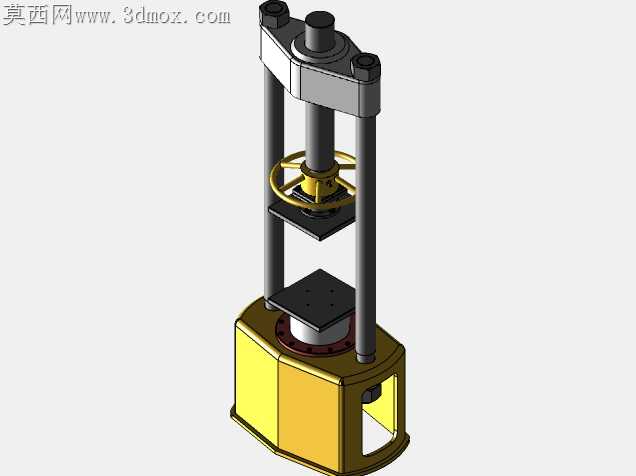

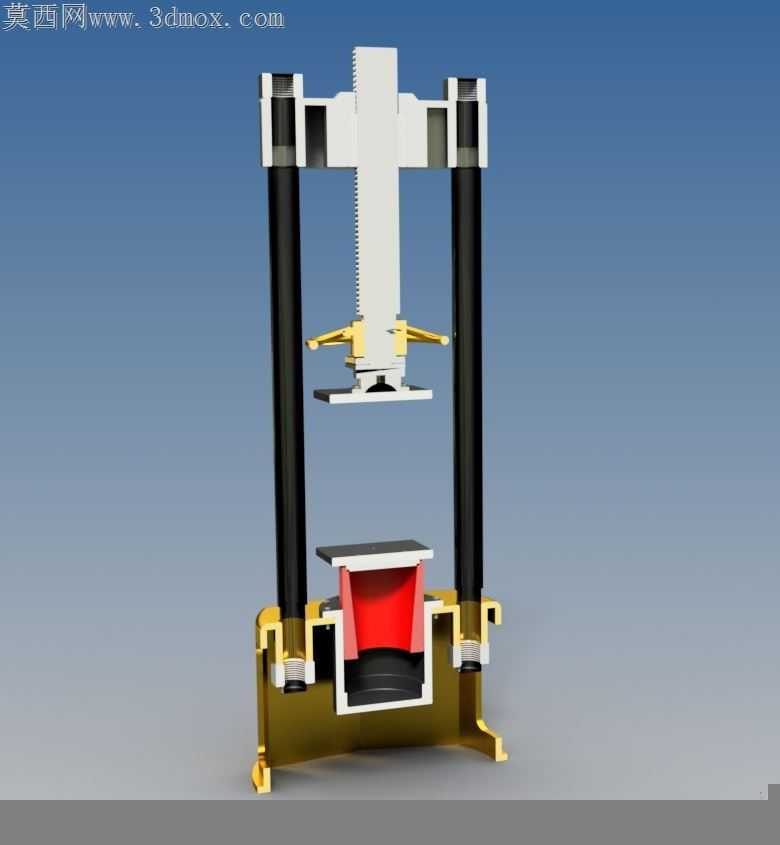

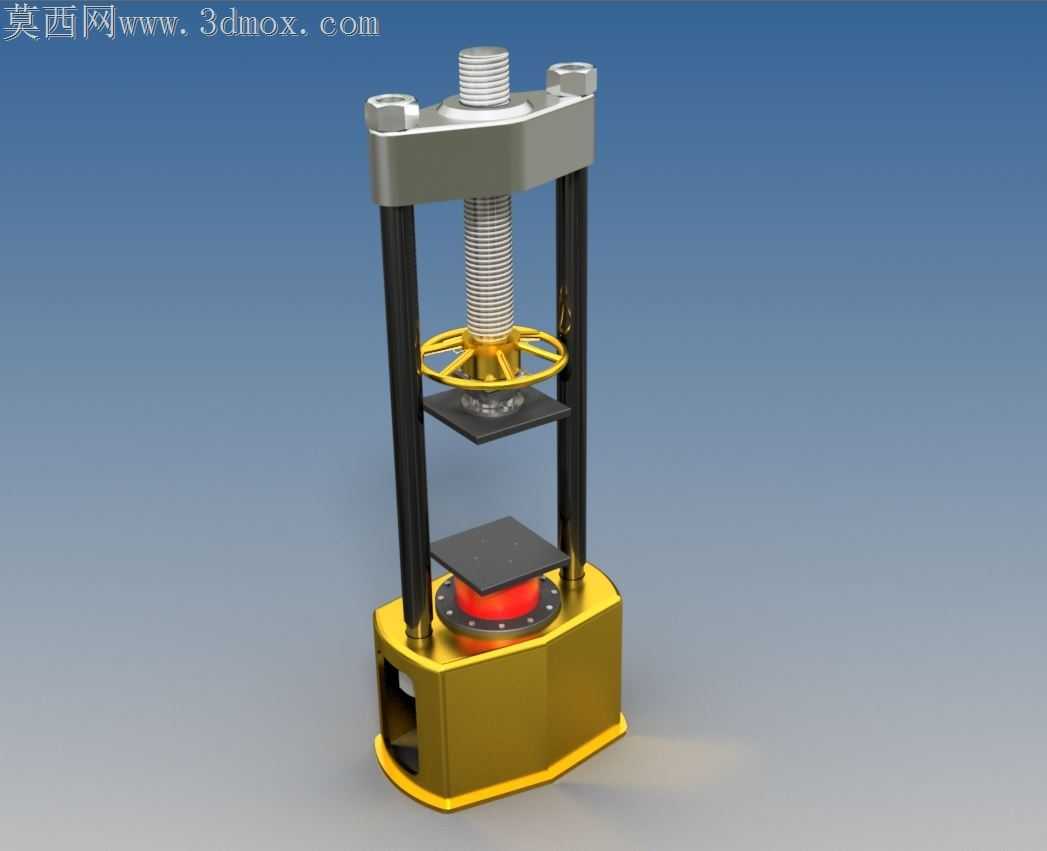

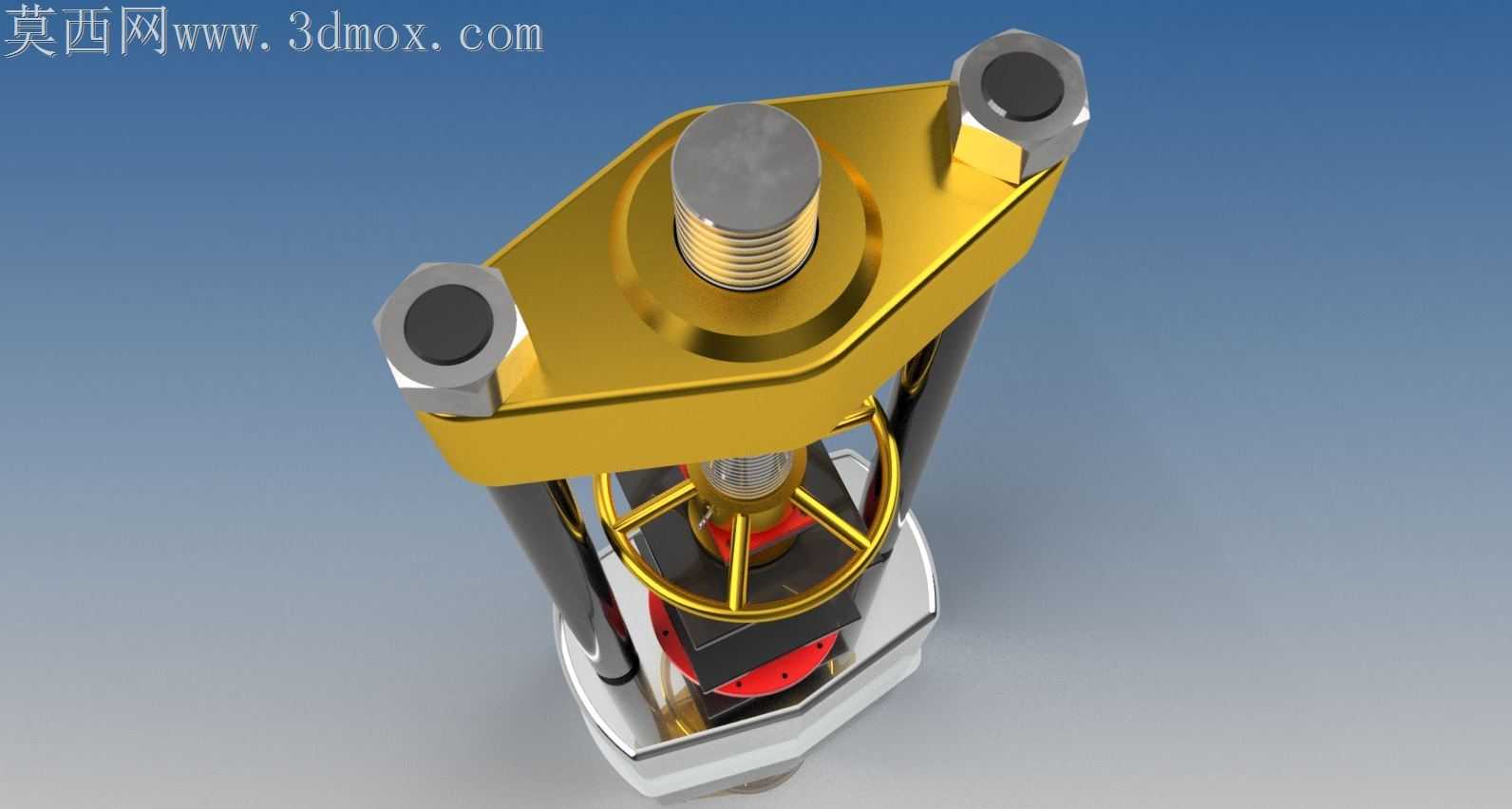

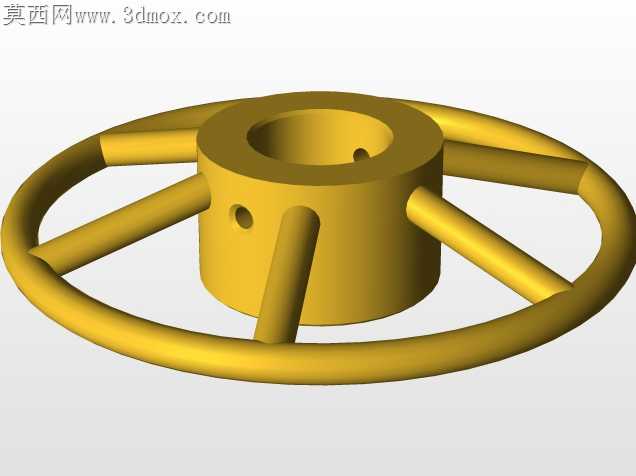

这款立式气动压力设备主要面向小型五金加工、零部件装配、教学实训等场景使用，可覆盖小尺寸金属板材剪切、薄料冲孔、型材弯曲、小型塑件压装、零件铆接、简易拉伸成型等多类轻载加工作业，在五金维修门店、职业院校实训车间、小型零部件加工工坊、电子配件组装工位都能适配使用，相比大型液压压力设备占地更小、操作门槛更低，无需复杂的管路预埋与高压液压站配套，接入常规压缩气源即可开展作业。设备整体采用立式框架结构设计，底部为一体式铸造的气源容纳基座，既作为气动执行元件的安装载体，也通过自身重量保障整机作业时的稳定性，基座上部设置承压工作台面，台面预留通用工装安装螺孔，可根据不同加工需求更换定位夹具、下模座等配套工装，工作台面与上部施压端的平行度经过设计校核，保障压装加工时的受力均匀，避免偏载导致的工件报废或设备损伤。中部采用双立柱导向结构，两根高强度导向立柱连接上下横梁，为施压滑块提供稳定的运动导向，避免施压过程中出现偏摆晃动，立柱表面做硬化耐磨处理，长期往复运动也不易出现磨损拉伤，保障设备长期使用的精度保持性。上部的施压传动结构结合了手动调节与气动施压的双重优势，顶部设置手轮调节结构，可根据待加工工件的高度快速调整初始开合间距，适配不同厚度尺寸的工件加工需求，无需额外更换垫块调整行程，中间的丝杠传动副具备自锁特性，调整到位后不会自行下滑，保障作业安全。施压执行端采用气囊式气动驱动结构，相比气缸直驱结构施压更平缓，冲击力更小，不会因为气压瞬时波动导致工件过压损坏，施压行程范围内可通过气源压力调节适配不同的加工压力需求，从几公斤力的精密压装到数百公斤力的冲切成型都可覆盖。设备整体外形紧凑，安装时仅需预留操作空间与气源接口位置即可，无需专门的地基固定，底部可加装减震脚垫放置在常规工作台面上使用，也可直接固定在地面工位使用，操作侧预留足够的工件取放空间，两侧无遮挡结构方便长条形工件横向穿过加工，适配更多异形工件的加工需求。设计过程中充分考虑了操作安全性，施压区域设置可观察的防护空间，避免加工过程中碎屑飞溅伤人，所有运动部件均做圆角钝化处理，没有尖锐外露结构，手动调节手轮的操作高度适配常规站立作业的人体工学高度，长时间操作也不易产生疲劳。
