热力站成套工业换热设备组合布局

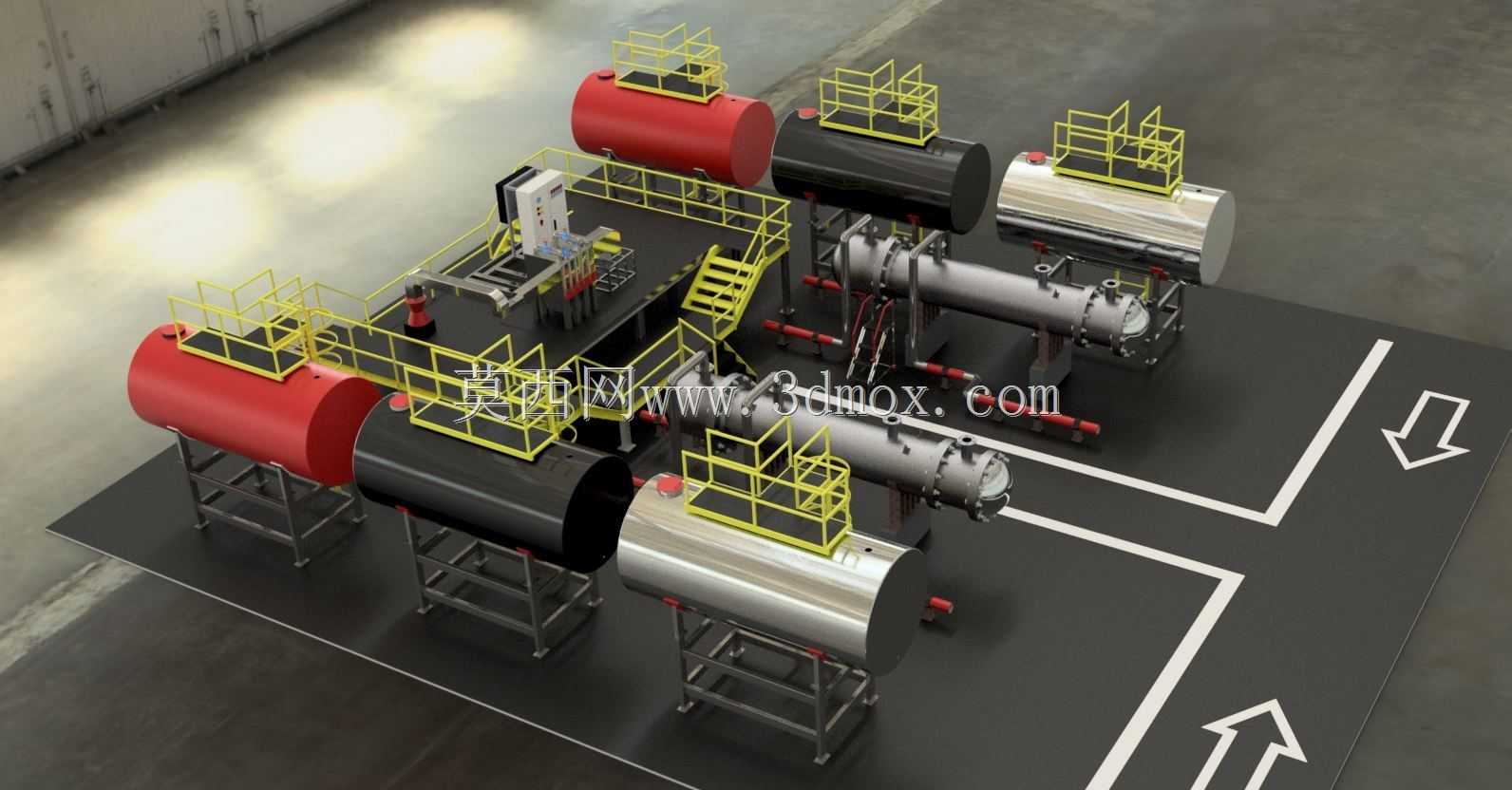

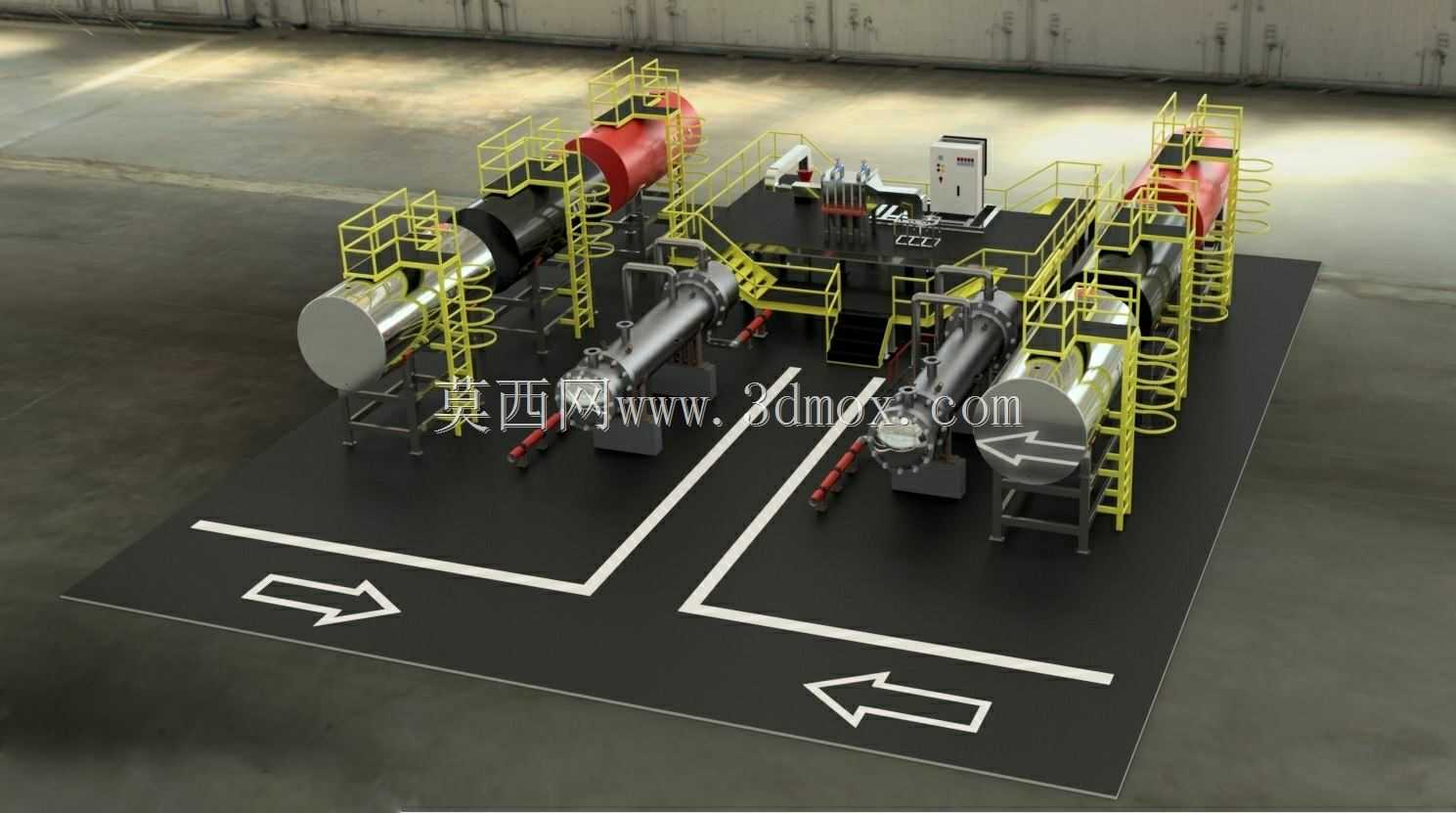

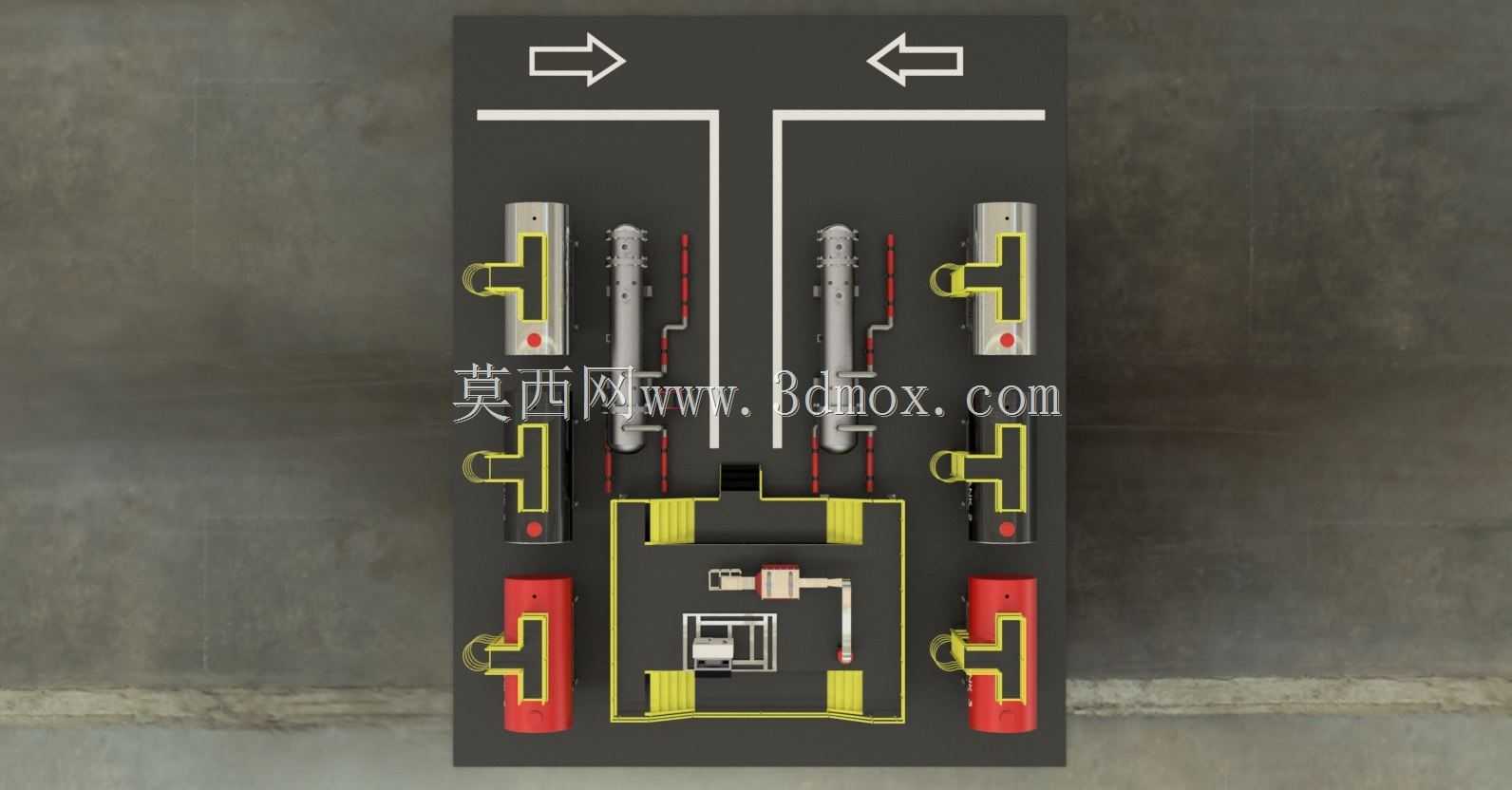

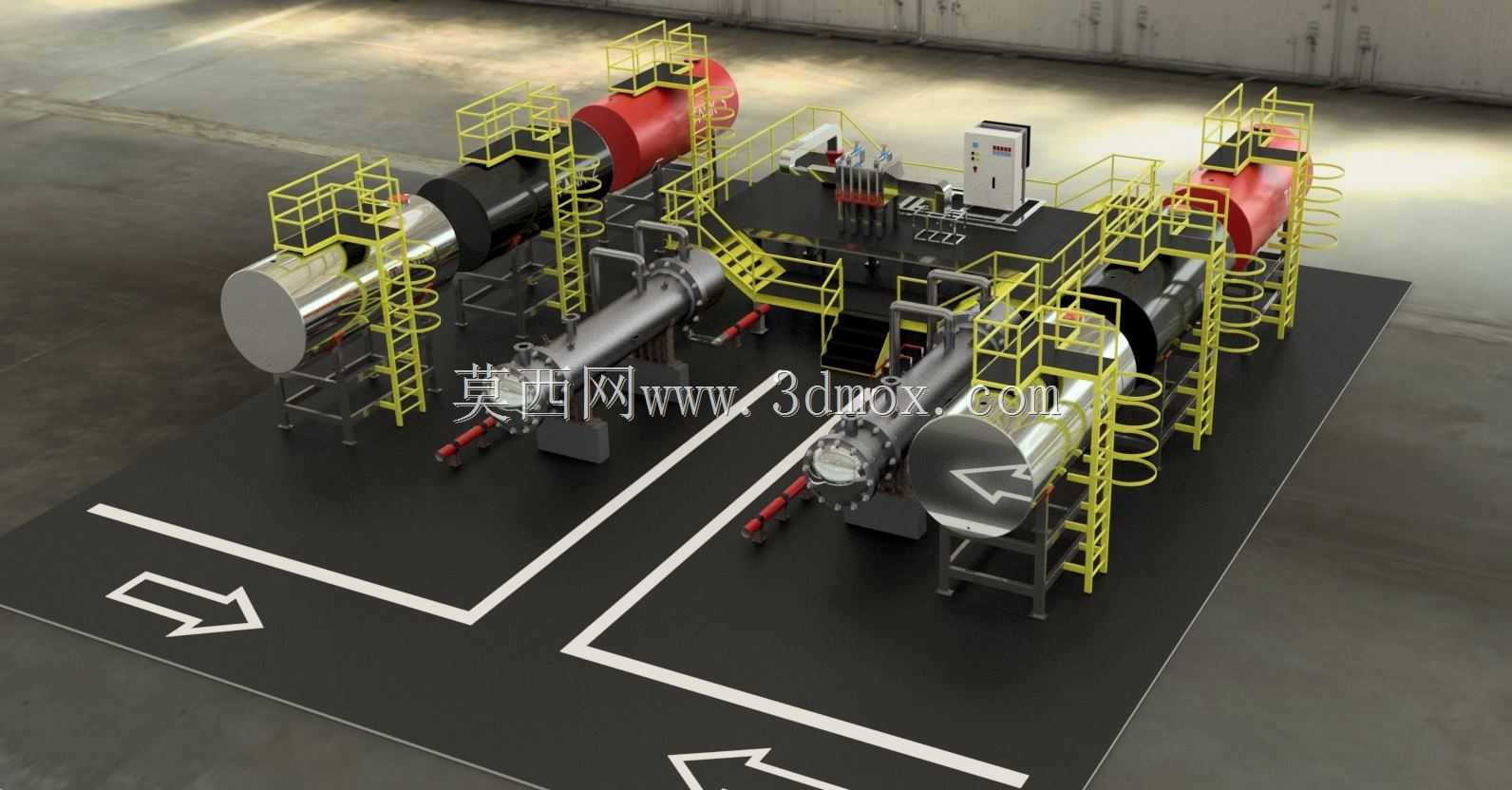

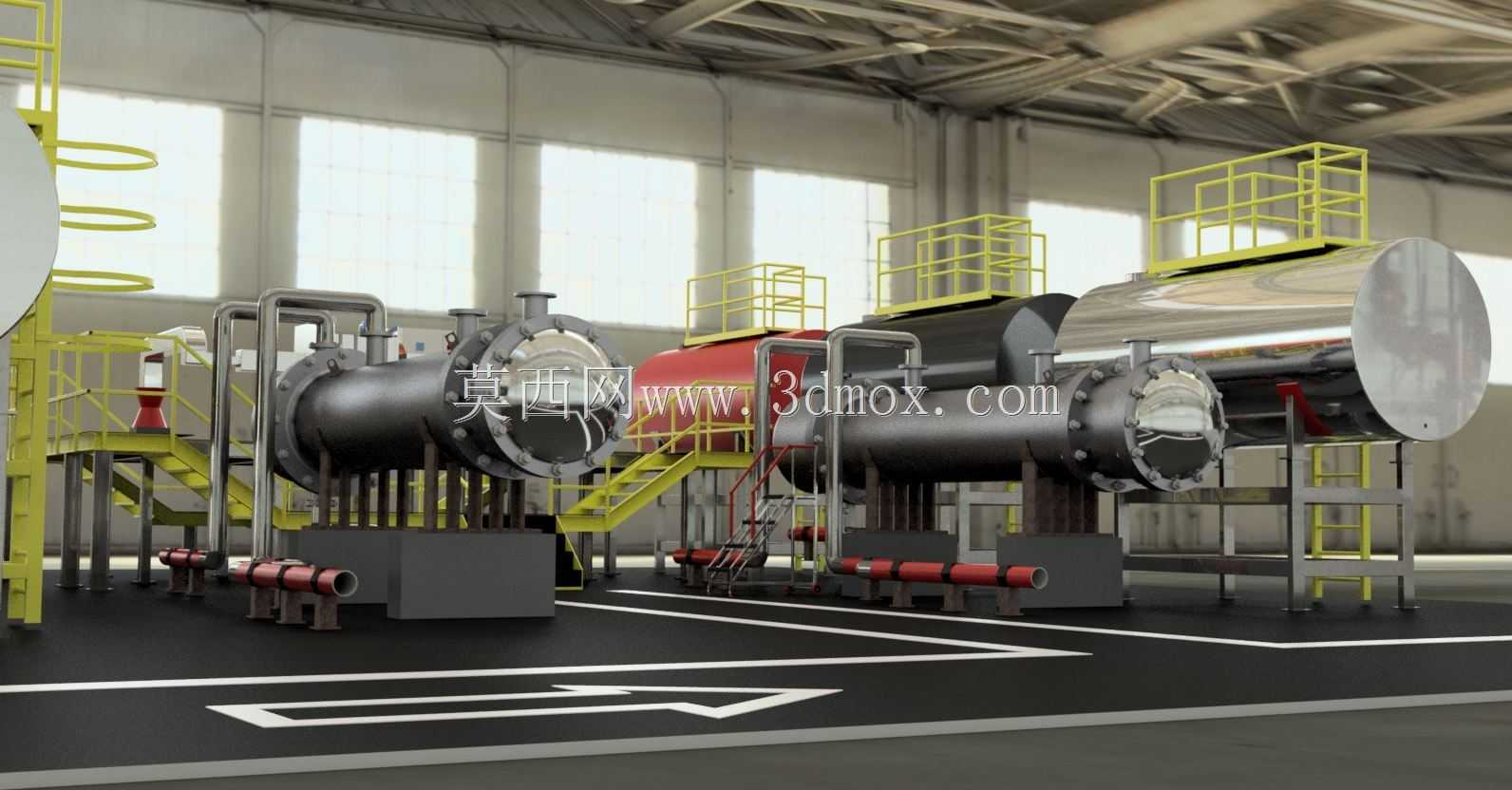

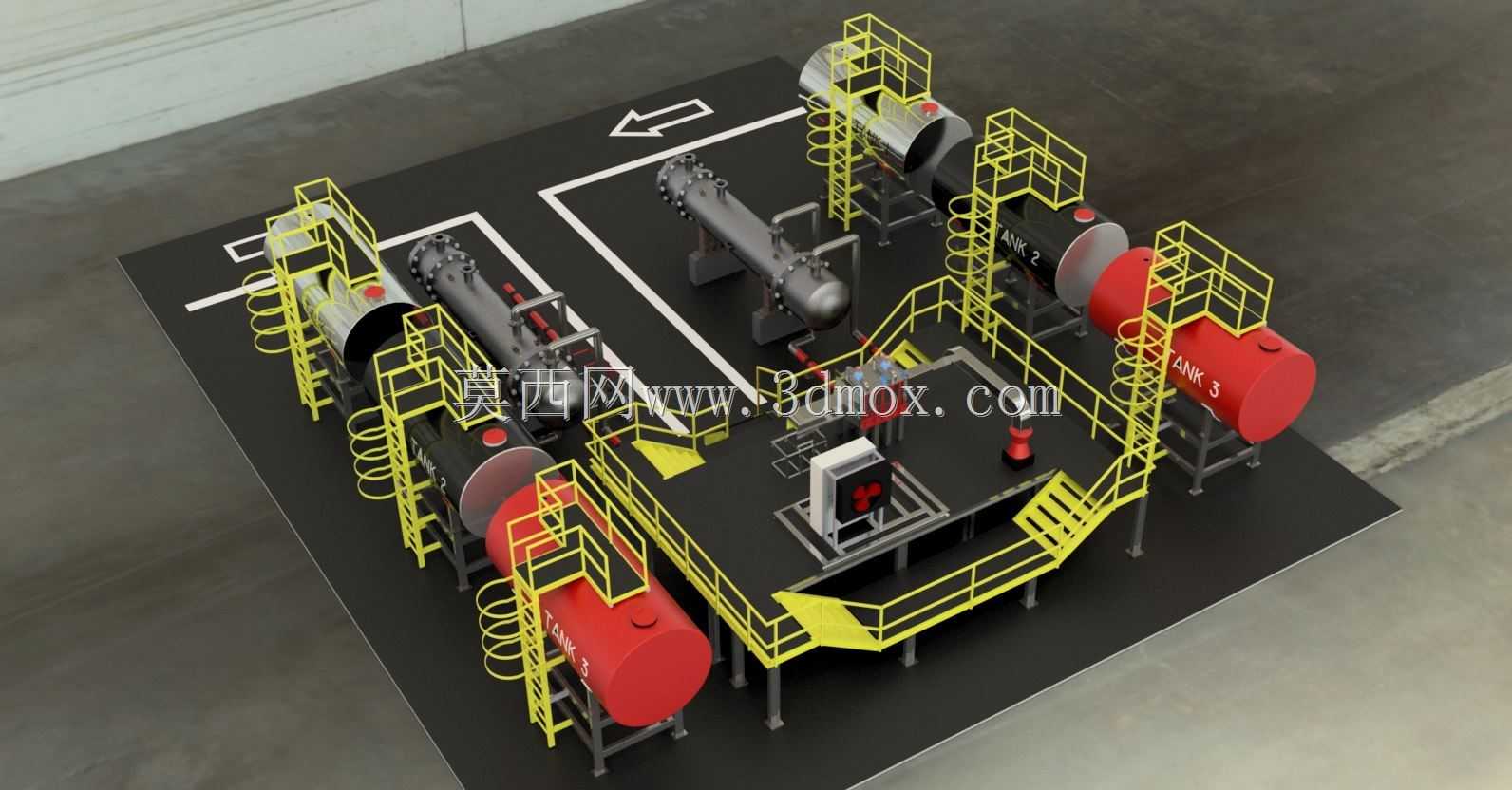

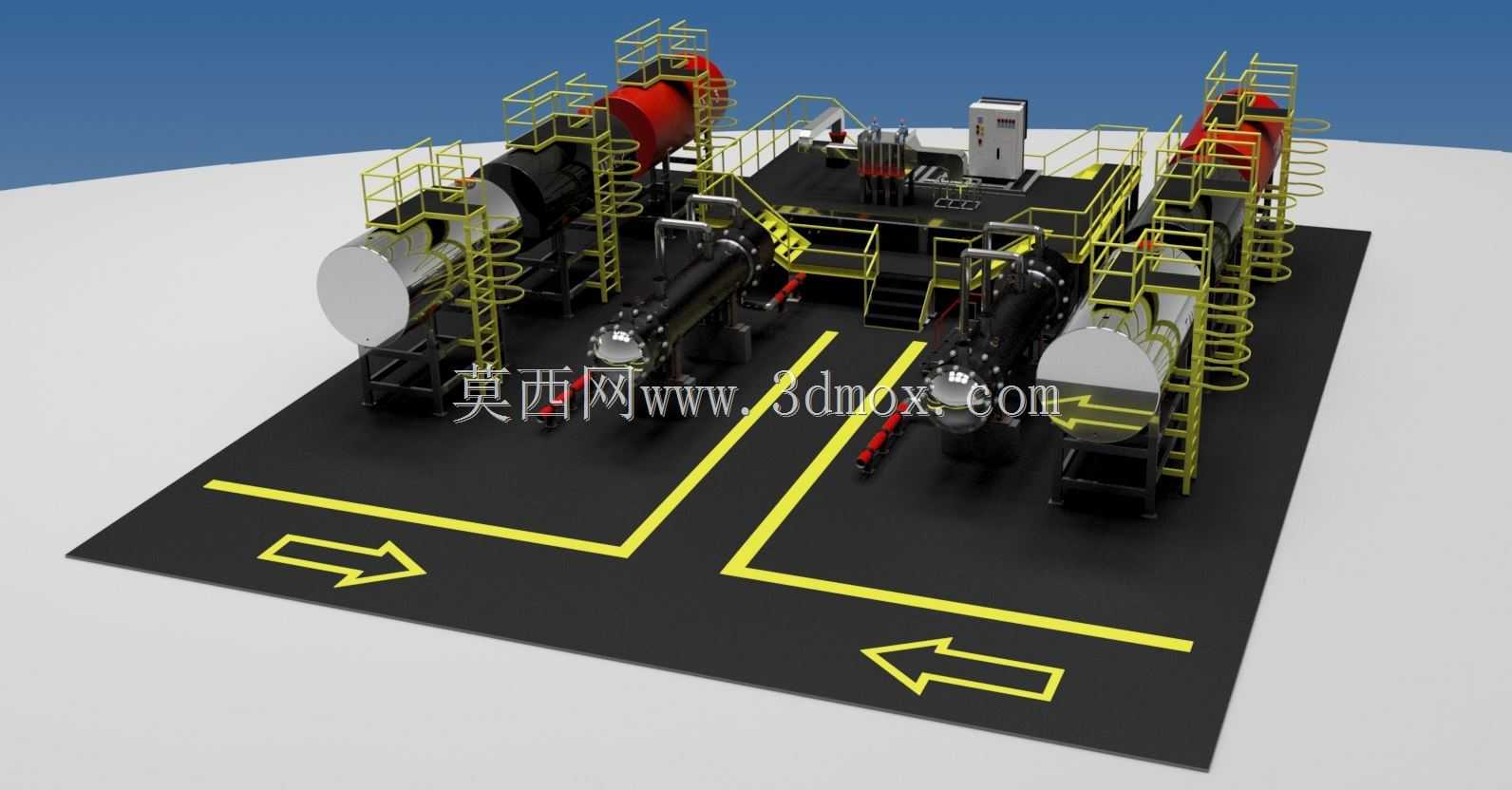

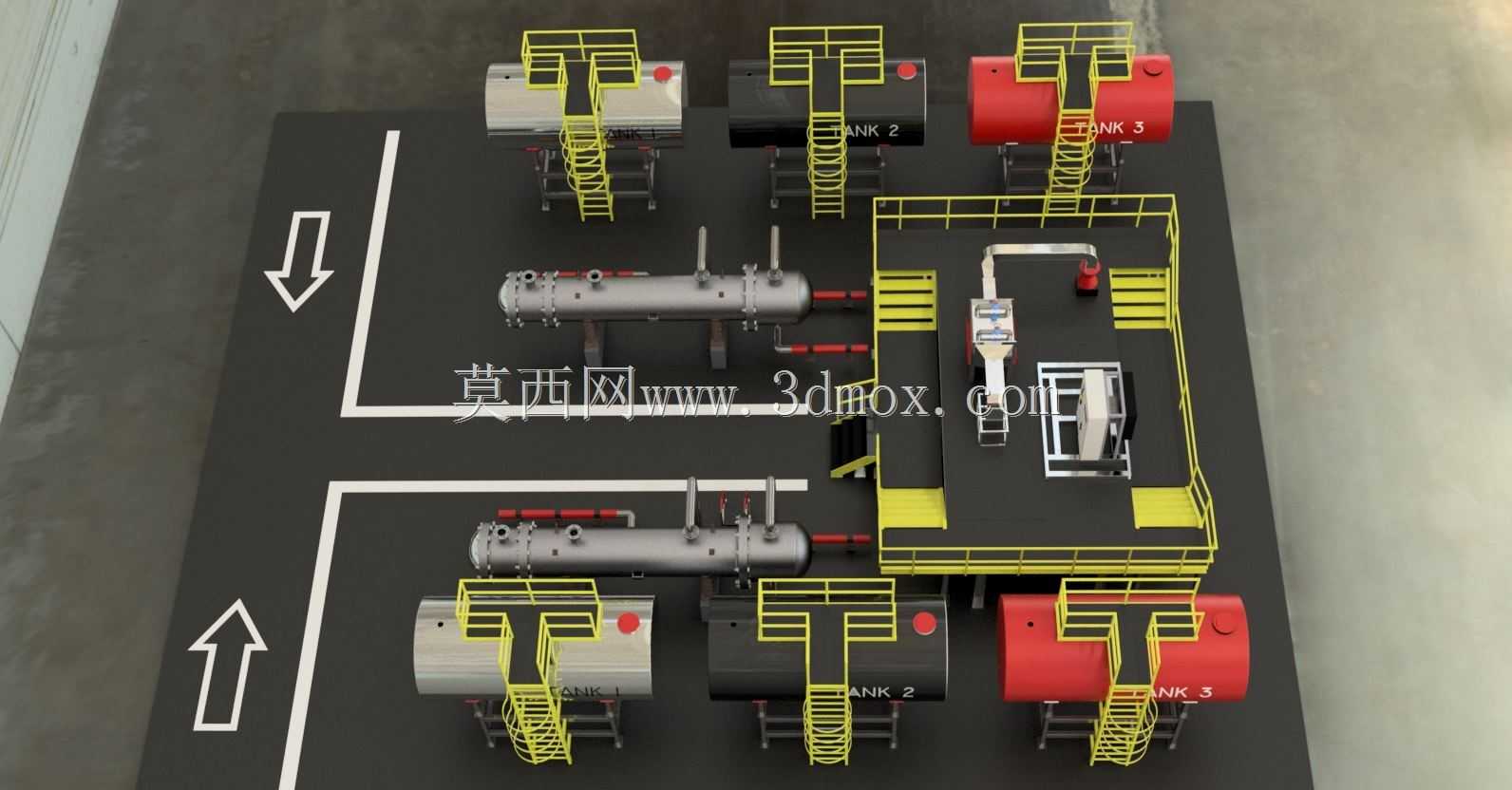

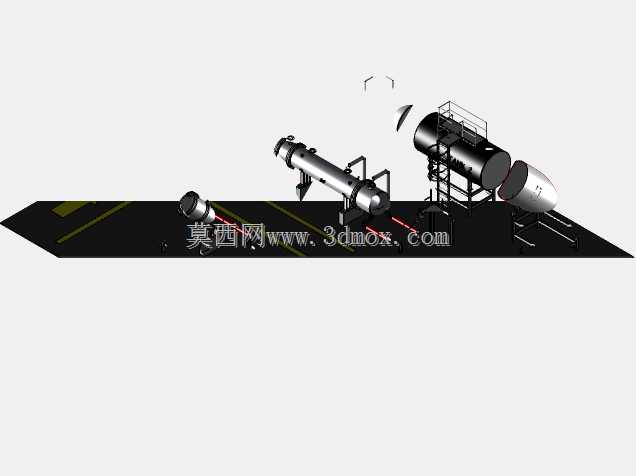

　　这套组合式换热装置主要面向区域集中供热、工业工艺热力输送场景搭建，整体采用撬装集成化布局思路，将多台管壳式换热单元、缓冲储罐、操作检修平台、安全防护梯具整合在同一钢制底座上，省去现场零散拼接的大量安装工作量。从结构布局来看，底座表面做了重载防滑处理，喷涂的导向标识清晰划分巡检通道与设备操作区域，所有设备的安装地脚均预留标准螺栓孔位，匹配常规工业厂房的设备基础预埋要求，整体安装边界可适配常见的中小型热力站房预留空间，无需额外对厂房结构做大规模改造。每台卧式换热筒体均配套独立的支撑鞍座，鞍座与底座之间采用螺栓刚性连接，可抵消设备运行时的管路振动偏移，筒体端部的封头采用快开式结构设计，方便后期检修时抽出管束做清洁维护。

　　设备周边的操作平台采用格栅板铺设，平台护栏高度符合工业安全防护规范，直爬梯与螺旋梯分别布置在不同设备侧方，对应不同高度的操作点位，操作人员可通过梯具快速到达阀门操作位、仪表观测位，日常巡检时无需借助额外登高工具。装置上的工艺管线排布遵循介质流向逻辑，冷热介质管路分别做了走向区分，管路上预留的阀门安装位、仪表接口位均匹配行业通用安装尺寸，后期接入现场管路时可直接对接标准法兰，无需二次改管。缓冲储罐布置在换热单元的侧上方位置，可稳定系统介质压力，缓冲流量波动对换热效率的影响，储罐配套的液位、压力检测点位均预留了安装支座，方便后期加装检测元件。整套装置的设计充分考虑了运维便利性，所有需要定期操作的阀门、

　　需要定期观测的仪表均布置在人员站立可及的高度，设备之间预留的检修间距满足常规检修工具的操作空间需求，即使是管束抽芯这类大型检修作业，也能在不拆除周边其他设备的前提下完成操作。从建模细节来看，所有结构件的连接关系均还原实际装配逻辑，护栏的横杆、竖杆间距符合安全标准，爬梯的踏步间距匹配人体工程学要求，底座的承重梁排布经过载荷校核，可承载满水状态下所有设备的总重量，避免运行过程中出现底座变形问题。
