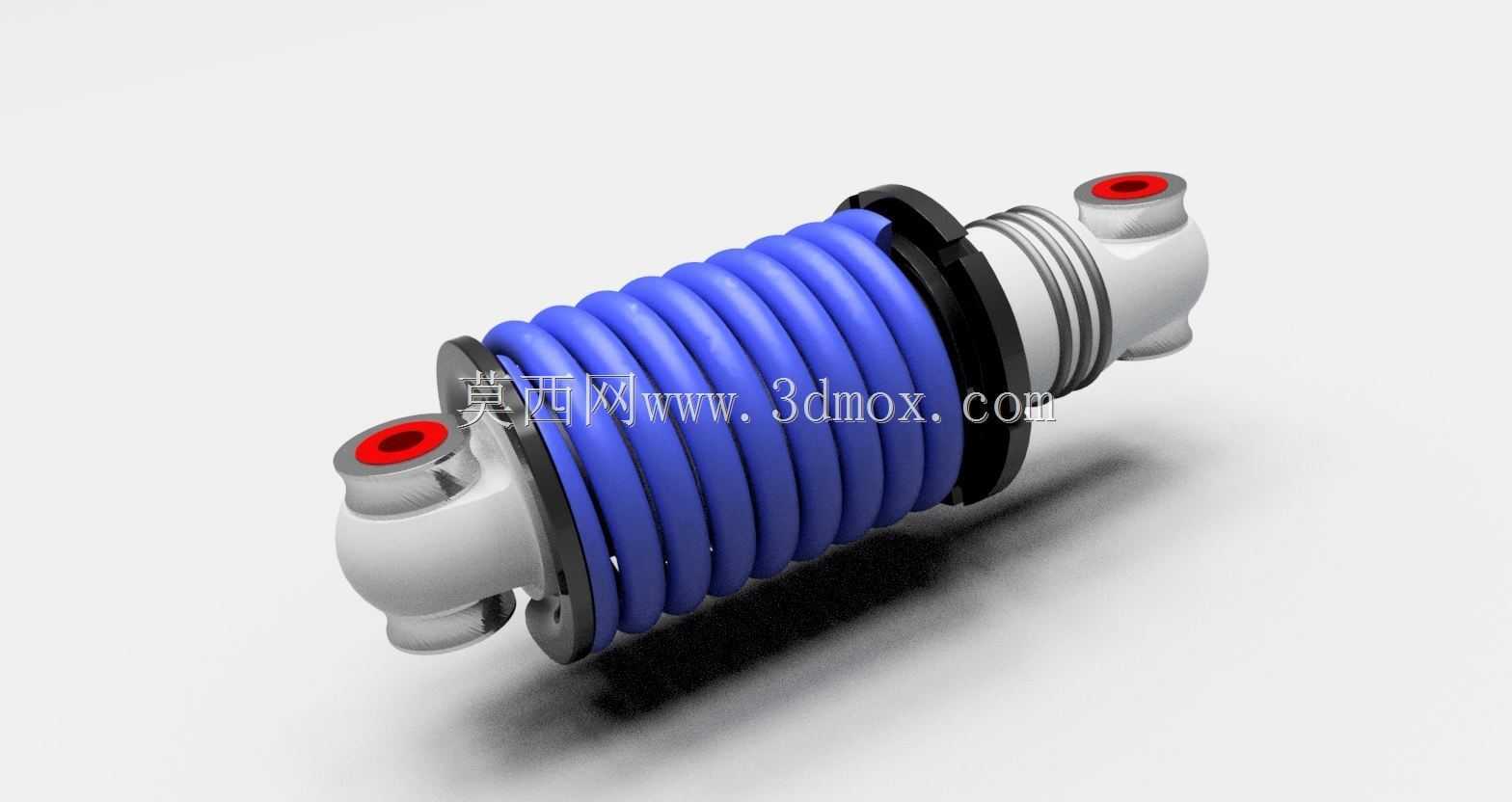

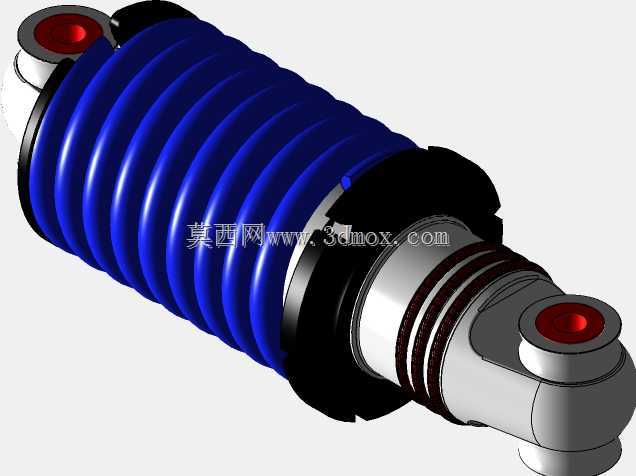

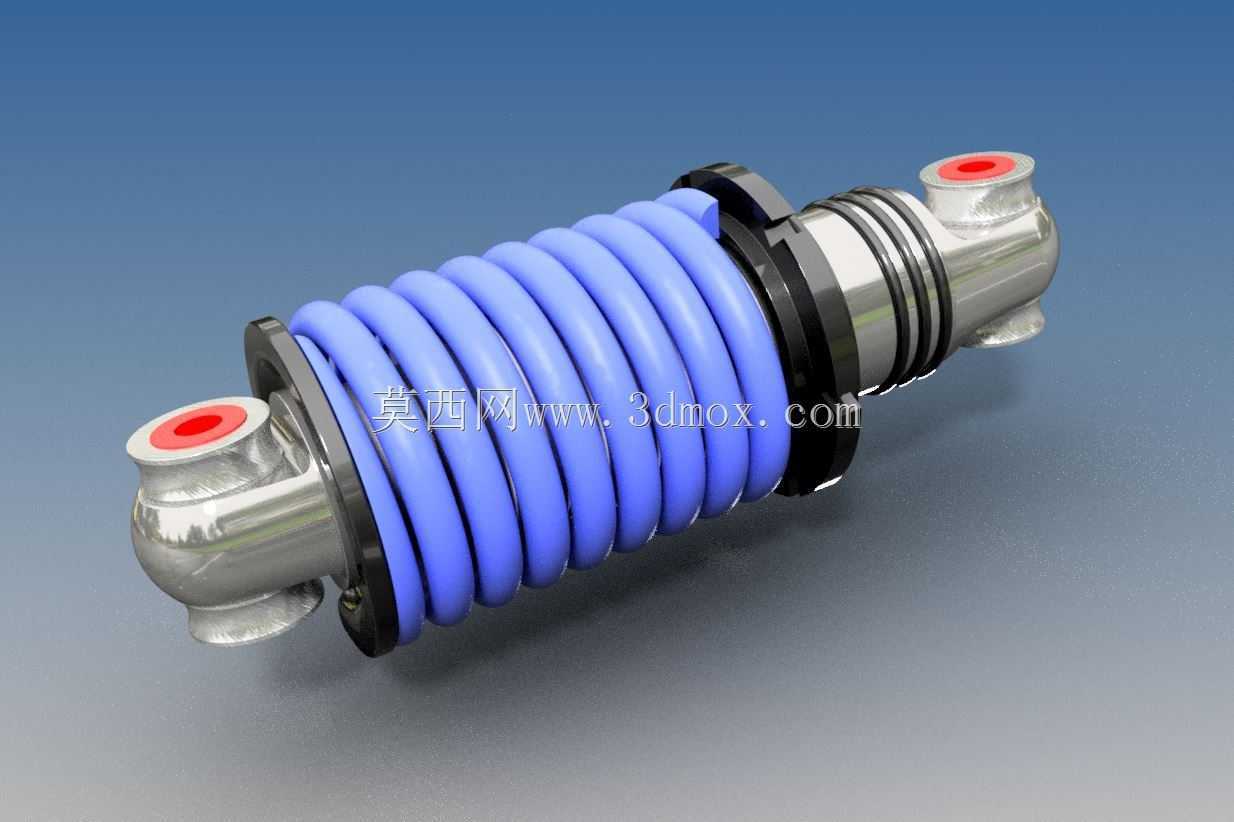

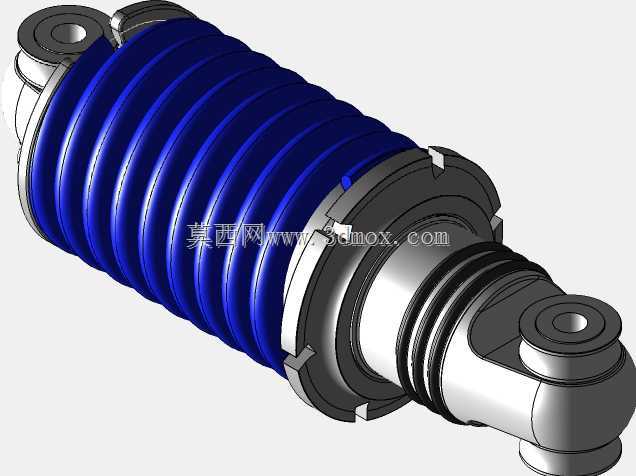

带紫色螺旋弹簧的筒式液压减震构件

　　这类带螺旋弹簧的筒式减震构件，广泛应用在乘用车辆悬架、小型非道路移动机械行走机构、工业设备隔振工位中，核心作用是抵消往复运动产生的冲击动能，避免刚性碰撞带来的结构疲劳损坏。日常工况里，当承载端受到路面起伏、设备启停带来的竖向冲击力时，外侧的螺旋弹簧会先承接瞬时的冲击载荷，将刚性冲击转化为弹簧的弹性形变能，而内侧的液压阻尼筒则会通过内部油液的节流阻尼作用，把弹簧反复回弹的余能逐步耗散，避免构件出现持续的余振，保证连接端的姿态稳定。

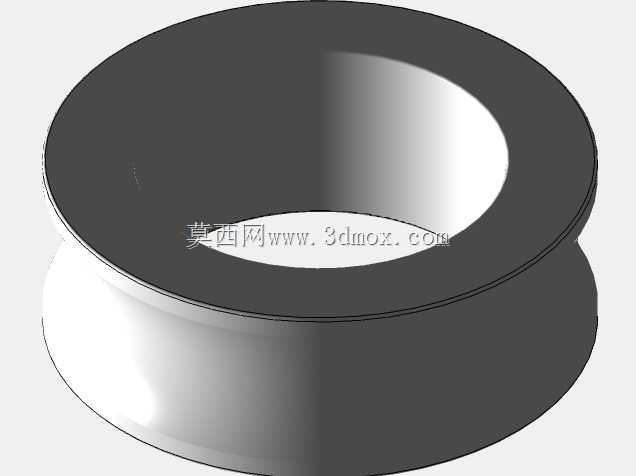

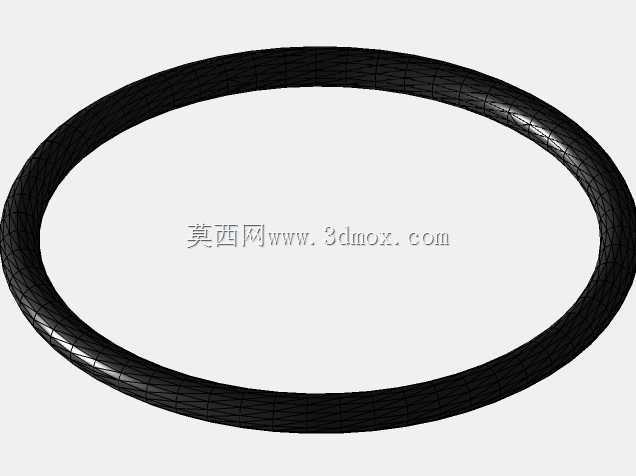

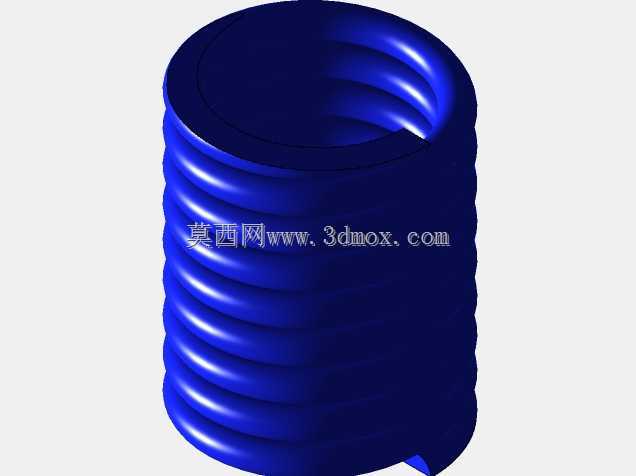

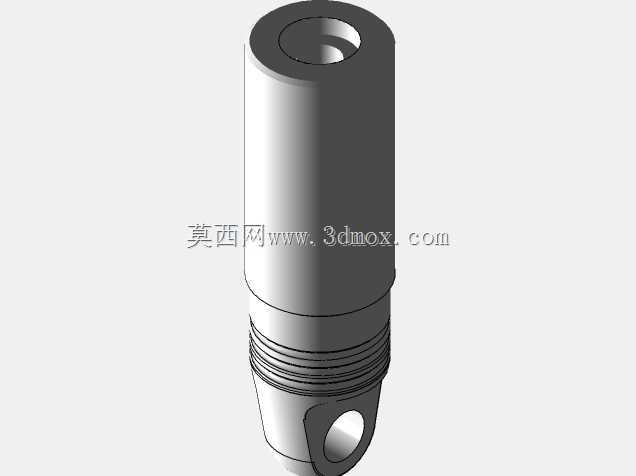

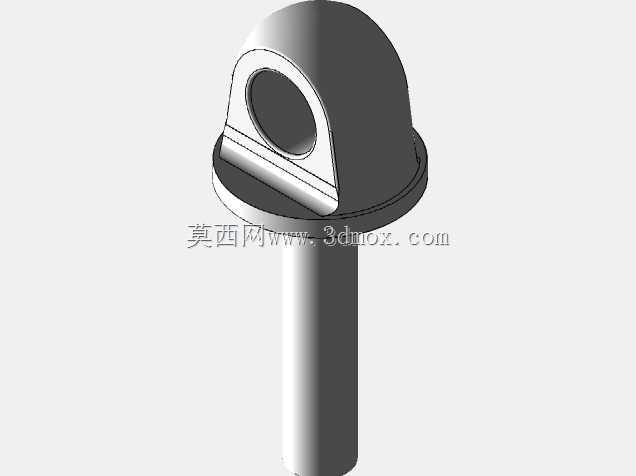

　　从结构设计逻辑来看，该构件采用弹簧与阻尼筒同轴嵌套的布局，能在有限的安装空间内同时承载弹性支撑与阻尼缓冲两项功能，无需额外布置独立的弹簧安装位，大幅压缩了整体占用空间。两端的铰接接头采用带衬套的鱼眼结构，接头端面设置的密封端盖可以避免铰接位进入泥沙灰尘，铰接轴线与构件主体轴线垂直，安装时可以适配小角度的摆动偏差，降低安装面的加工精度要求，同时能在工作过程中抵消侧向的微小分力，避免阻尼筒杆体受到偏载出现拉毛、漏油的问题。外侧的螺旋弹簧选用等节距圆柱螺旋结构，弹簧丝径、中径、有效圈数的匹配经过刚度校核，在额定载荷下的形变量控制在有效行程范围内，不会出现并圈碰磨的问题，弹簧表面的彩色涂层不仅做了防锈处理，也能在装配检修时快速区分刚度等级，避免错装。阻尼筒的缸体采用金属密封结构，活塞杆表面做了硬铬镀层处理，耐磨性能可以满足长周期往复运动的使用要求，缸体与端盖的密封件选用耐油耐老化的橡胶材质，能在宽温度区间内保持密封性能，避免油液渗漏导致阻尼失效。

　　在安装边界方面，这类减震构件的整体长度需要匹配安装位的上下铰接点中心距，最大拉伸长度与最小压缩长度的差值即为有效工作行程，选型时需要保证工作行程覆盖实际工况下的最大位移量，避免出现拉脱或者顶死的问题。两端铰接孔的孔径需要与安装销轴的尺寸匹配，装配时需要在铰接面预留适当的轴向间隙，保证构件摆动时无卡滞。弹簧的预紧长度需要根据实际承载重量调整，预紧力过大会导致缓冲行程不足，过小则会在空载时出现弹簧松动异响。实际应用在车辆悬架场景时，这类构件通常搭配下摆臂、转向节共同组成行走支撑结构，能有效过滤路面传递到车身的振动，提升乘坐舒适性，同时保证轮胎与地面的贴合度，提升行驶操控稳定性；应用在工业设备隔振场景时，这类构件可以安装在振动设备与安装基座之间，降低设备振动向基础传递的振幅，避免周边精密设备受到振动干扰。

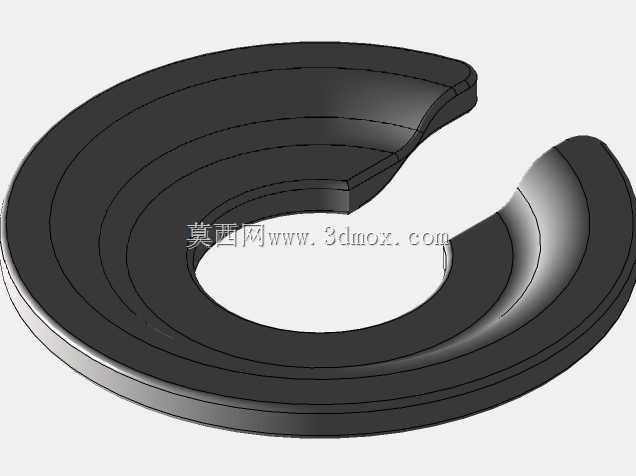

　　建模过程中需要重点关注几个配合关系：弹簧与阻尼筒外壁的间隙需要控制在合理范围，避免工作过程中弹簧与缸体出现碰磨；两端铰接孔的同轴度需要保证，避免安装后出现别劲的问题；阻尼筒的伸缩行程需要与弹簧的最大压缩量匹配，保证弹簧压并前阻尼筒已经到达最小压缩限位，避免弹簧过载损坏。细节处理上，铰接接头的油嘴、密封槽、弹簧上下端的支撑圈结构都需要准确还原，这些结构直接影响构件的实际装配与使用性能，不能做简化省略。
