重载麦克纳姆轮AGV运输机器人结构设计

这款重载型AGV的设计核心围绕重型板条箱的厂内转运需求展开，在前期方案论证阶段，团队首先梳理了离散制造车间、仓储周转区的实际工况：这类场景中地面多为环氧地坪或硬化水泥地面，通道宽度有限，转运路径存在大量直角转弯、横向移位需求，传统差速驱动AGV需要较大转弯半径，在窄通道内作业效率极低，因此最终选定麦克纳姆轮全向移动方案，可实现零半径转弯、任意方向平移，适配狭窄通道内的精准停靠需求。

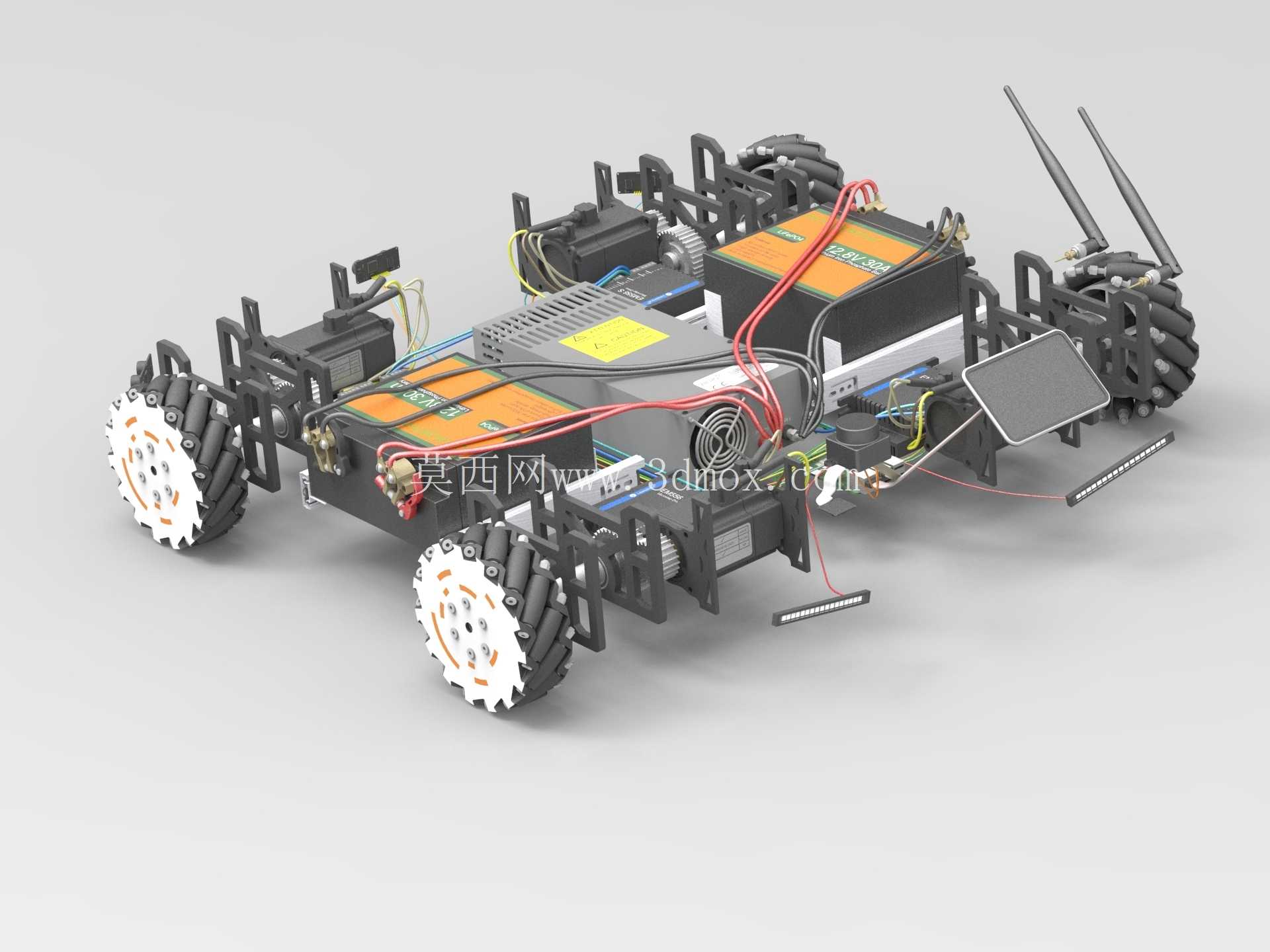

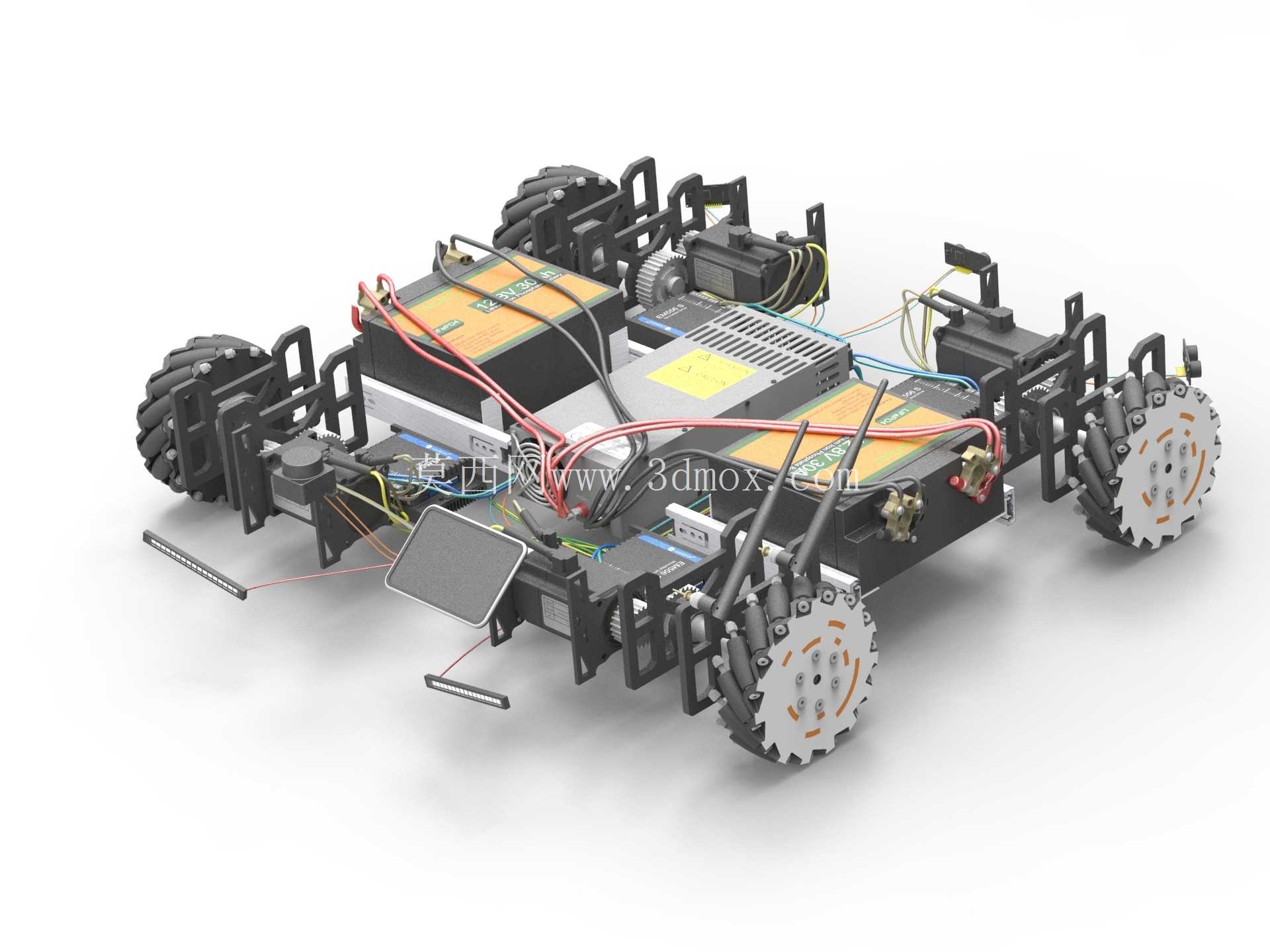

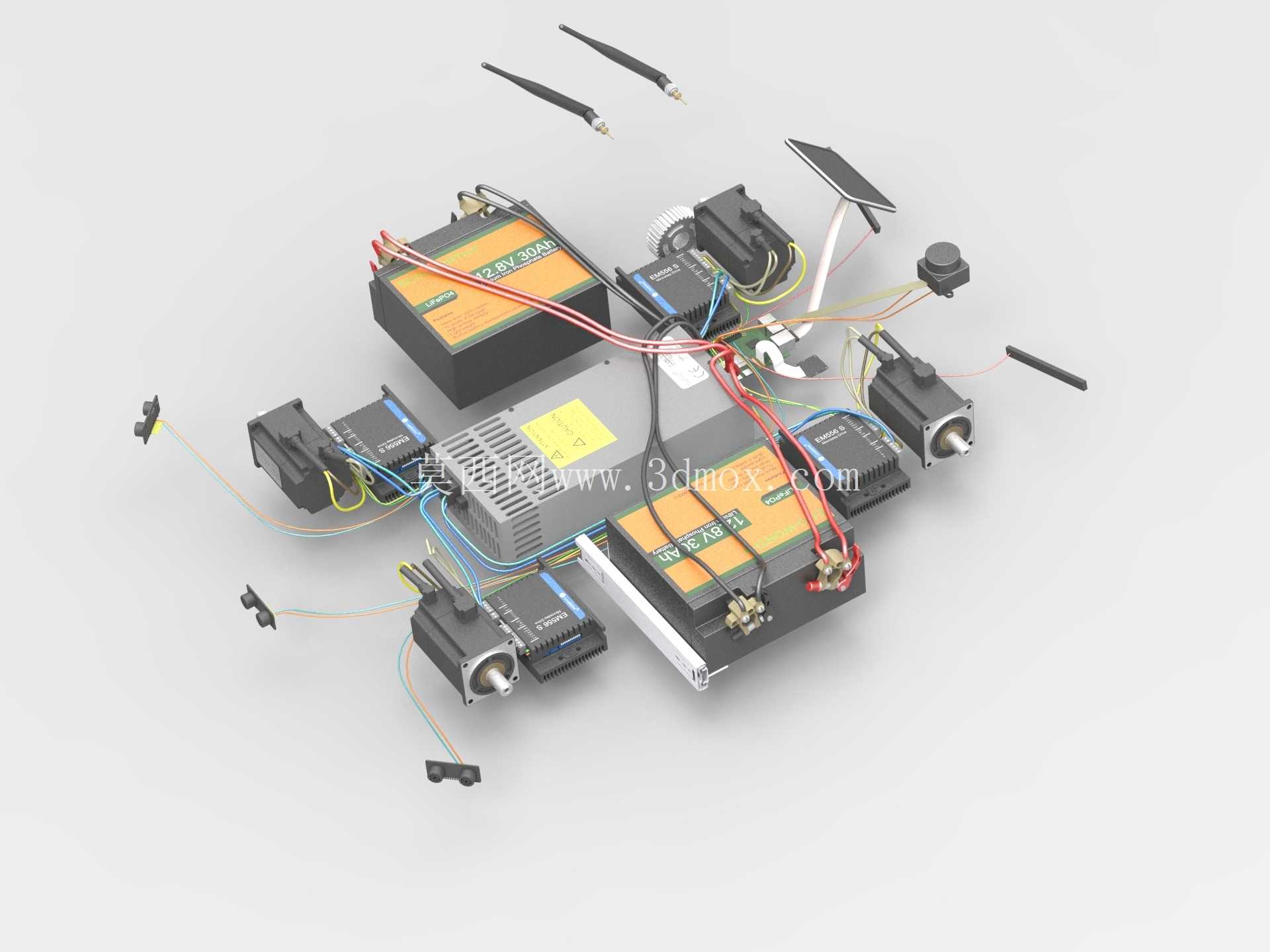

从负载匹配角度看，160公斤的额定负载设定，对应了多数机加工车间重型工装、压铸成品板条箱的常规重量区间，轮组布局采用四角对称布置的四个麦克纳姆轮，每个轮组独立配置驱动单元，辊子与主轮轴线呈45度夹角，通过四个轮子的转速差与转向组合，可实现全向移动，避免了传统舵轮驱动的结构冗余。底盘框架采用铝型材拼接加钣金护板的组合结构，框架内部预留了分层安装空间，底层靠近轮组位置布置驱动电机与减速模块，中层布置电池组与电源管理模块，上层预留控制模块与通讯天线的安装位，这种分层布局可有效降低整车重心，提升重载行驶过程中的稳定性，同时方便后期维护时快速拆解对应模块，无需整体拆卸底盘。

在内部走线设计上，动力线与信号线采用分槽布置的方式，大电流的动力线缆沿框架侧边的走线槽排布，信号控制线单独走屏蔽线槽，避免电机运转时的电磁干扰影响控制信号传输，电池组采用模块化快拆结构，预留标准接插件接口，可在不停机状态下快速更换备用电池，适配多班次连续作业的厂内转运需求。车身顶部预留了标准安装孔位，可根据实际使用场景加装辊筒输送台、顶升机构、牵引挂钩等不同功能附件，无需重新改动底盘主体结构，拓展性覆盖了从原料入库、工序间转运到成品出库的全流程物流环节。

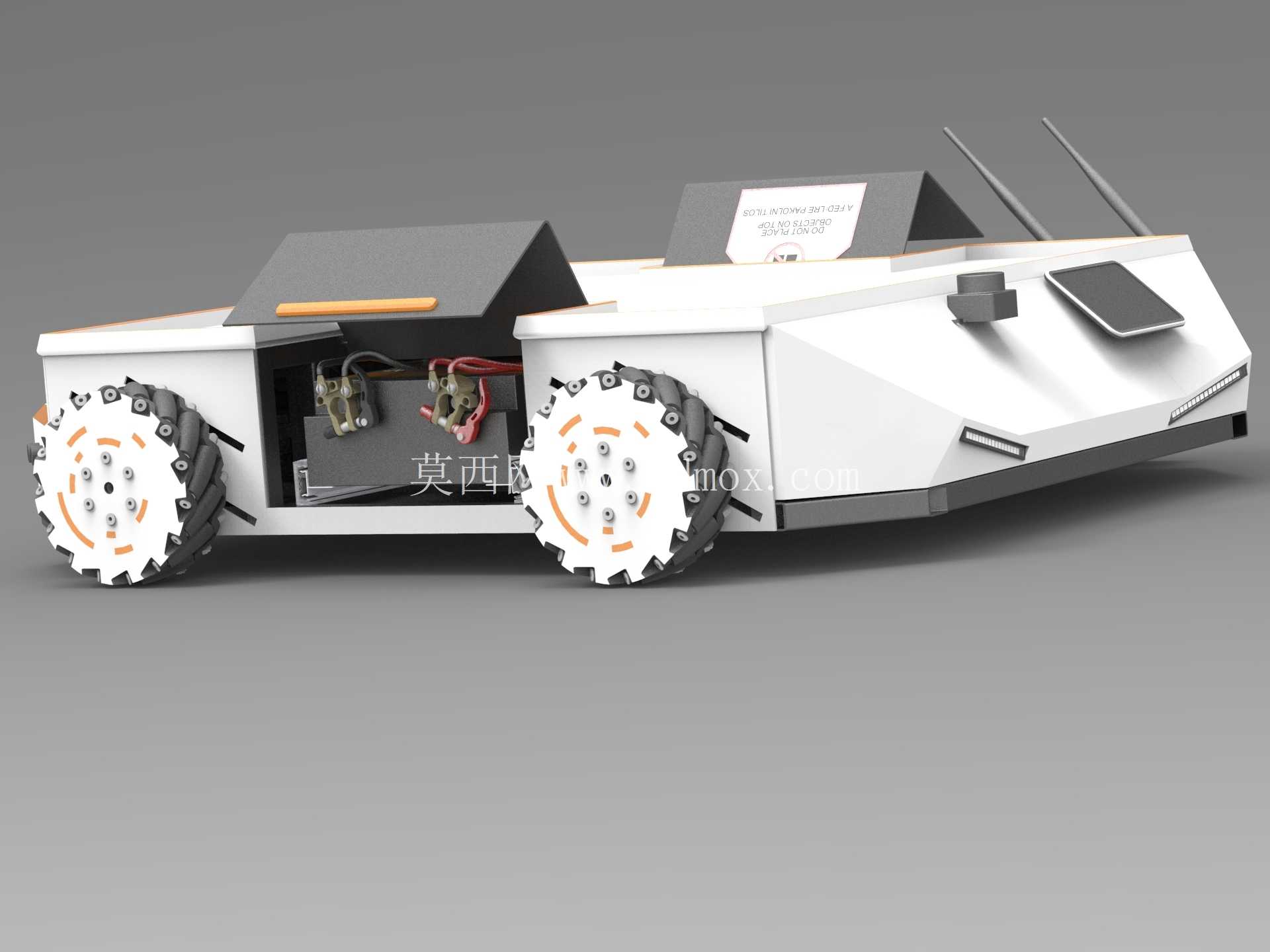

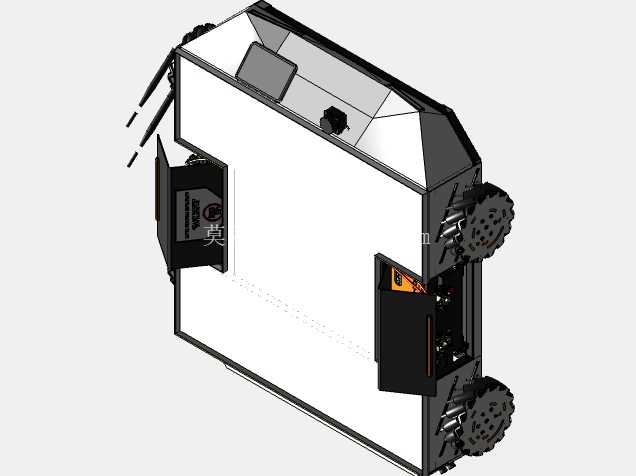

整车外形尺寸的设定充分考虑了标准板条箱的承载边界，车身顶面的承载区域尺寸与常用重型塑料板条箱、金属周转箱的底面尺寸匹配，边缘设置有限位挡边的安装位，可防止运输过程中箱体滑移。车身前后端均布置有防撞触边与障碍物检测传感器的安装位，侧面预留了状态指示灯的开孔，可实时显示设备运行状态、电量信息与故障代码。在安装边界设计上，整车最低离地间隙适配厂区常见的地面接缝、小型坡度与减速带工况，避免行驶过程中底盘剐蹭地面，轮组与车身护板之间预留足够的跳动间隙，适配不平整地面的轮组自适应调整需求，防止重载情况下轮组受力不均导致的轮胎异常磨损。

从实际应用场景来看，这款AGV可直接对接生产线边的缓存位、立体库的出入库站台，无需对现有厂区场地进行大规模改造，只需在地面铺设简易导航标识即可投入使用，相比人工叉车转运，可实现24小时连续作业，转运定位精度控制在毫米级，避免人工操作带来的碰撞、对位偏差问题。在结构细节处理上，所有外露线缆均采用波纹管防护，接插件全部选用工业级防水型号，适配车间内多粉尘、偶尔有切削液飞溅的工况，车身护板采用快拆螺丝固定，日常维护时无需专用工具即可打开侧板，检查内部模块的运行状态，电池仓设置有独立的通风散热通道，避免大电流充放电过程中热量堆积影响电池寿命。控制模块与通讯天线布置在车身前部的独立舱室内，天线伸出车身顶部，保证厂区内无线信号的稳定传输，避免金属框架对信号的屏蔽影响。
