机器人用OX-SAOX SAITO自动换刀对接机构

　　这套对接机构主要应用在多工序自动化加工单元的机器人末端工位，承担末端工具的快速切换对接功能，在涉及多工艺连续作业的场景中，比如同一台机器人需要依次完成工件抓取、铣削打磨、气动夹持、涂覆作业等不同工序时，无需人工介入更换工具，依靠该机构即可在数秒内完成不同末端工装的气路、定位基准的同步对接，大幅压缩工序切换的辅助时间，提升整线的作业节拍稳定性。从结构设计逻辑来看，整个机构采用板层叠装的布局思路，主体安装基板采用高强度铝合金加工而成，在保证整体结构刚性的前提下尽可能降低末端负载重量，避免过多增加机器人腕部的转动惯量，影响机器人的动态响应精度。

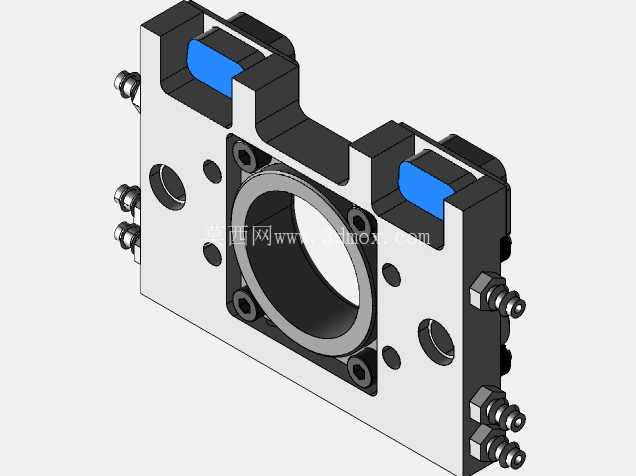

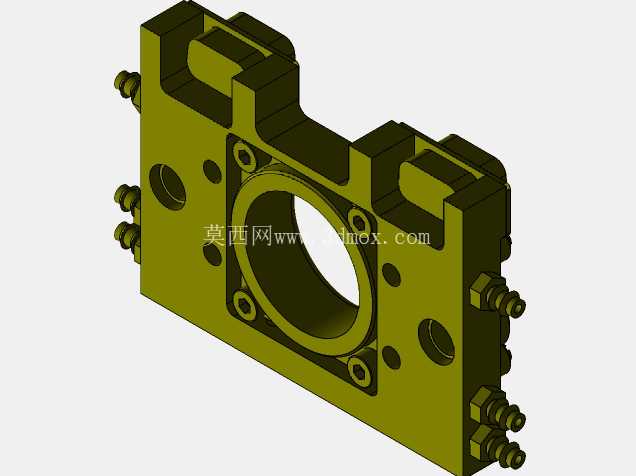

　　基板上的定位销孔采用对称分布设计，两个锥形定位销分别布置在对接面的对角位置，对接时可以先通过锥面导向完成粗定位，再依靠销柱与销孔的间隙配合实现微米级的重复定位精度，保证每次换刀后工具的位置偏差控制在工艺允许范围内，不会因为重复对接的误差导致后续加工或抓取动作出现位置偏移。气路接口采用侧置快插式布局，所有气路接头都布置在机构的侧端面，避免对接过程中气路管路与对接面产生干涉，同时每个气路接口都对应独立的密封槽，对接时依靠端面的密封圈实现气路的密封连通，不会出现漏气泄压的问题，保证气动类工具的压力输出稳定。

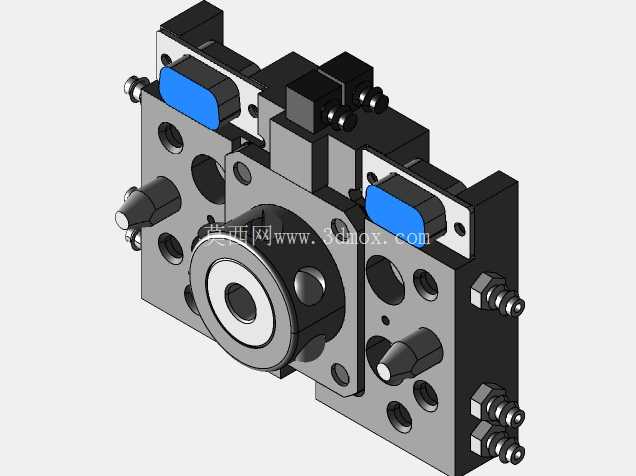

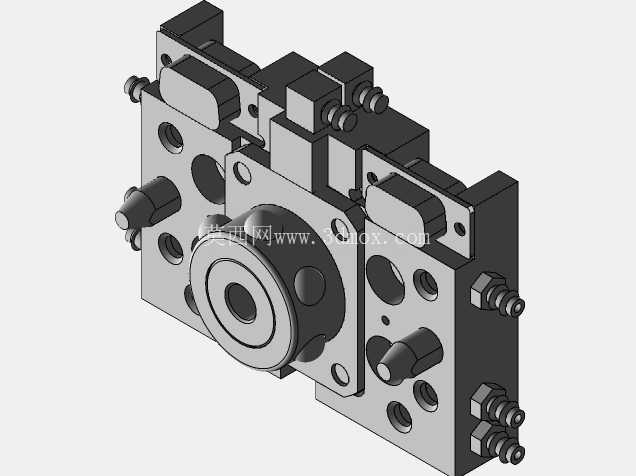

　　机构两侧的蓝色部件是锁紧状态的指示块，当对接机构完成锁紧动作后，指示块会随内部锁紧滑块移动到指定位置，方便现场运维人员直观判断锁紧状态，也可以配合光电传感器实现锁紧状态的信号反馈，避免未锁紧就启动作业导致工具脱落的安全隐患。从安装边界来看，机构的主体安装面设置了多组不同规格的安装螺孔，既可以适配标准ISO机器人末端法兰的安装尺寸，也可以通过转接板适配不同品牌型号的机器人腕部接口，安装时不需要对原有机器人末端做额外的打孔改造，直接通过螺栓紧固即可完成固定。对接侧的接口布局采用标准化的间距设计，可以兼容同系列不同负载等级的工具快换模块，不需要因为更换不同重量的工具就更换整套换枪盘主体，只需要更换对应侧的工具侧模块即可适配不同的工装。

　　在实际应用中，这类机构通常会配套工具架使用，机器人将用完的工具放置在工具架的对应卡位上，通过机构的解锁动作脱离原有工具，再移动到需要更换的工具位置完成对接锁紧，整个过程不需要人工参与，能够适配24小时连续运转的自动化产线需求。设计过程中充分考虑了车间现场的工况，所有外露的金属部件都做了硬质阳极氧化处理，能够抵御车间内的切削液、粉尘的侵蚀，长期使用不会出现锈蚀卡滞的问题，内部的锁紧弹簧采用不锈钢材质，避免长期受力出现疲劳失效，锁紧机构采用钢珠锁紧的结构形式，锁紧时钢珠卡入工具侧模块的环形槽内，能够承受足够的拉脱力，即使在高速运动或者突发急停的情况下，也不会出现工具脱落的问题。气路通道的孔径经过匹配计算，能够满足常规气动夹具、气动主轴的气流量需求，不会因为通径过小导致气动元件响应速度变慢，影响作业效率。整个机构的外形轮廓做了倒角处理，没有尖锐的外凸棱角，避免机器人运动过程中剐蹭周边的设备或者线缆，侧置的接头都采用内凹式布局，不会因为碰撞导致接头损坏。
