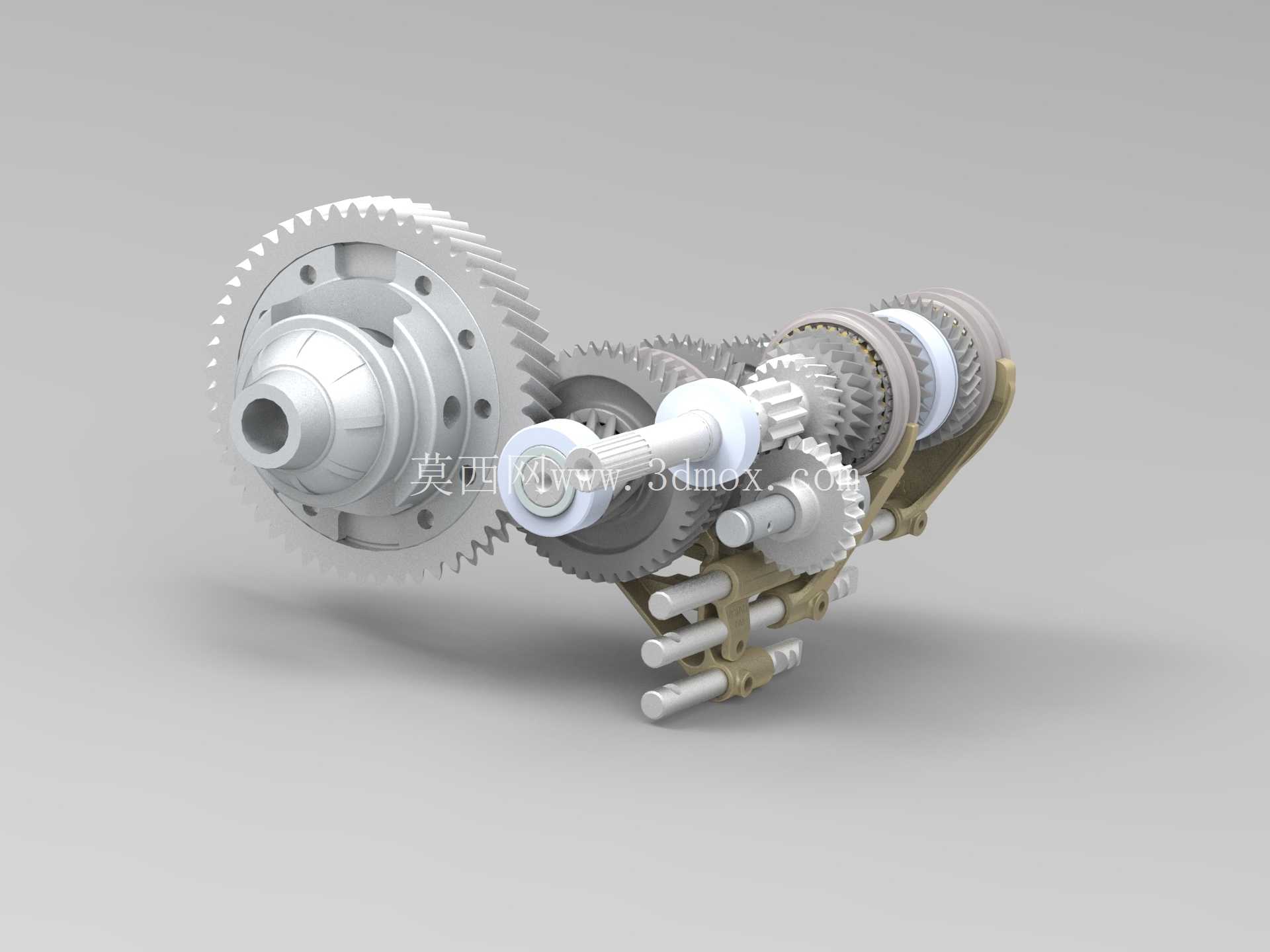

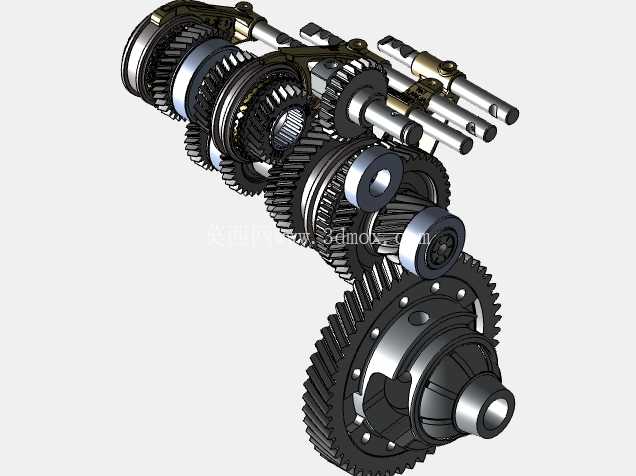

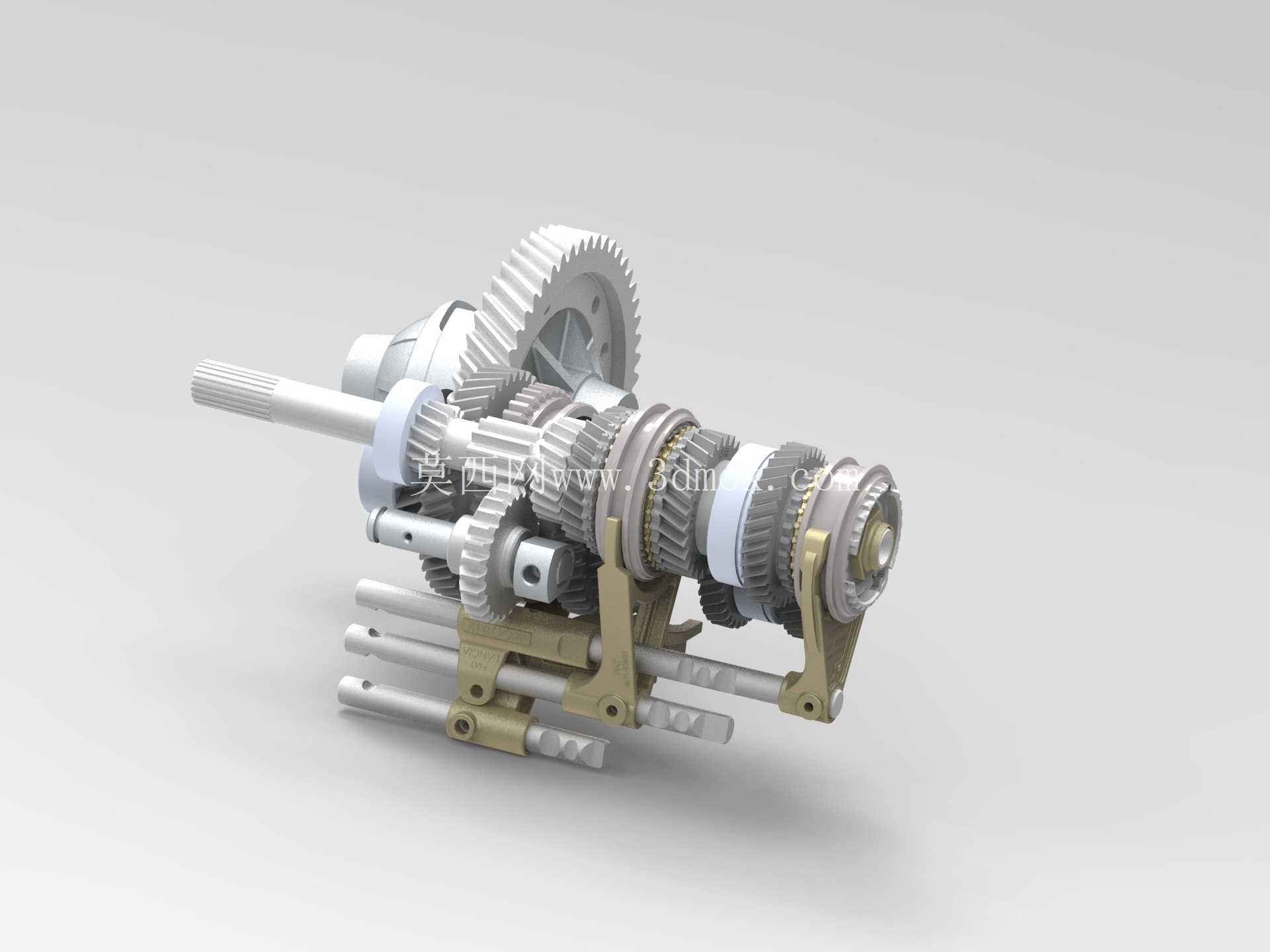

阿尔法罗密欧147手动变速箱传动结构

　　这套前置前驱车型配套的手动变速传动总成，核心作用是承接发动机输出端的动力，通过不同齿数比的齿轮副匹配，实现行驶过程中扭矩与转速的动态调整，满足车辆起步、加速、巡航、爬坡等不同工况下的动力输出需求，同时集成差速功能，允许左右驱动轮在转向时以不同转速转动，避免轮胎拖磨与传动部件过载。从结构布局来看，整套总成采用横置排布设计，输入轴与输出轴平行布置，差速器总成集成在输出端壳体内部，整体轴向尺寸控制紧凑，适配前置前驱车型的动力舱横向安装空间，不会侵占乘员舱与前悬的布置边界，安装点位与发动机缸体、悬置支架的匹配公差控制在毫米级，可直接完成动力对接。

　　传动齿轮组采用斜齿圆柱齿轮设计，相比直齿结构啮合重合度更高，传动过程中冲击更小、运行噪音更低，能承受更大的持续扭矩传递，各档位齿轮通过同步器组件完成换挡啮合，换挡过程中同步环会提前对齐待啮合齿轮的转速，避免打齿问题，提升换挡平顺性与齿轮使用寿命。差速器端集成主减速从动齿轮，直接与输出轴末端的主减速主动齿轮啮合，将动力分流至左右两侧传动轴，差速器内部的行星齿轮与半轴齿轮配合，可在两侧车轮存在转速差时自动分配扭矩，保证车辆转向时的行驶稳定性。整套传动组件的支撑全部采用深沟球轴承与滚针轴承配合，输入轴、输出轴的轴向窜动量控制在极小范围内，避免高速运转时齿轮啮合错位导致的磨损加剧。

　　从设计逻辑来看，各档位的齿数比经过匹配计算，一档传动比设置偏大，保证起步与爬坡时的扭矩输出，最高档传动比偏小，降低高速巡航时的发动机转速，兼顾动力性与燃油经济性；换挡拨叉与同步器的位置排布紧凑，换挡行程控制在合理区间，适配手动换挡的操作手感。壳体连接位置的密封槽设计可保证齿轮润滑油的密封，避免运转过程中出现渗漏，润滑油道直接通向各轴承与齿轮啮合位置，保证持续运转时的润滑与散热，避免部件过热失效。整套结构的所有传动部件都经过动平衡校核，高速运转时的振动量控制在允许范围内，不会与周边部件产生共振。

　　安装边界上，输入轴通过花键与离合器从动盘对接，输出端的差速器通过花键连接左右等速驱动轴，壳体上的固定点位与发动机缸体、变速箱悬置的安装位置完全匹配，不需要额外改动即可完成装配，各轴系的同轴度公差经过严格控制，装配后运转阻力小，传动效率高。齿轮的齿面经过硬化处理，表面硬度满足长期大扭矩传递的耐磨需求，齿形修缘设计可降低啮合时的应力集中，提升齿轮的疲劳寿命。同步器采用锁环式结构，换挡时的锁止功能可靠，不会出现跳档、脱档问题，拨叉的行程经过精确计算，保证各档位齿轮啮合到位，不会出现半啮合状态导致的齿面异常磨损。
