带广告展示区的智能自助售货终端结构

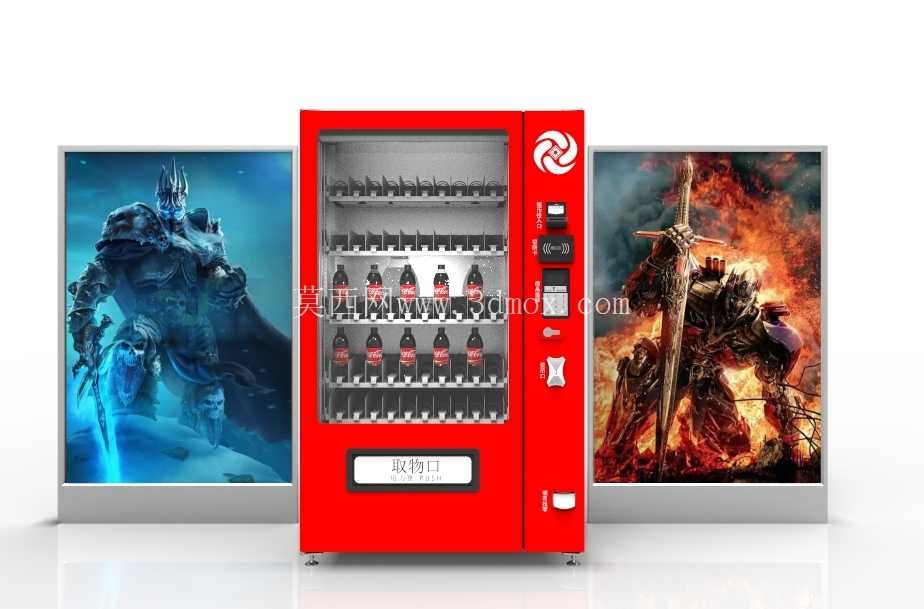

　　这款自助售货终端的结构设计，首先围绕商圈、写字楼、高校园区、交通枢纽这类高人流无人零售场景的落地需求展开，整机采用立式单柜布局，主柜体为红色钣金焊接框架，左右两侧预留了大尺寸广告灯箱安装位，可直接嵌入印刷海报或背光显示模组，在完成商品售卖功能的同时承载线下流量曝光作用，适配点位运营方的增值收益需求。从功能分区来看，柜体正面从上到下依次排布透明观察窗、操作交互区、取物口三个核心模块，观察窗采用高透钢化玻璃内嵌安装，与门框之间预留密封胶条安装槽，可满足户外半开放点位的防尘、防泼溅要求，透过观察窗可直接看到内部层架上的商品排布，方便消费者快速确认货道对应商品。

　　操作交互区集中布置在柜体右侧立柱位置，从上到下依次预留了品牌标识安装位、支付识别模块安装槽、按键选择区、小票打印出口，其中支付模块区域同时兼容投币器、扫码识别窗两类支付硬件的安装尺寸，可根据点位运营需求灵活选配硬件配置，无需额外改动柜体钣金结构。取物口设置在柜体正面下部居中位置，采用内凹式防夹手设计，口部预留挡板铰接安装位，可配套安装电磁锁控挡板，避免未支付状态下直接探入货道的风险，取物口内部空间深度可容纳常规瓶装饮料、袋装零食的取放需求，边缘做卷边钝化处理，防止取货时剐蹭划伤。

　　内部结构方面，柜体主框架采用方管焊接作为承重骨架，内壁预留多组可调层架安装孔位，可根据售卖商品的尺寸规格调整层架间距，适配罐装饮料、瓶装饮品、盒装零食、小型日用品等不同品类的货道安装需求，货道采用螺旋推进式结构，每个货道对应独立的驱动电机安装位，电机走线沿柜体侧壁的理线卡槽排布，避免与货道运动部件产生干涉。柜体右侧下部设置独立的电控仓，仓门采用带锁结构，可将主控板、电源模块、接线端子排统一收纳在内，方便运维人员检修操作，电控仓与货道区域之间设置绝缘隔板，避免冷凝水、商品碎屑进入电控区域引发电路故障。

　　安装边界层面，整机底部预留四个可调脚轮安装位，既可以通过脚轮实现短距离点位推移，也可以调整脚杯高度适配不平整的地面，柜体背部预留靠墙安装的固定孔位，可通过膨胀螺栓与墙面固定，防止设备倾倒，背部上方预留散热通风孔，对应内部制冷模块（如需配置）的散热风道，保证长时间运行时的热量排出。设计过程中针对日常运维的需求做了多处细节优化，主柜前门采用整门侧开结构，门轴一侧预留足够的开合角度，方便补货人员直接整理内部货道、补充商品，门锁采用通用的商用设备防盗锁，与电控仓锁可配套通开钥匙，减少运维人员携带钥匙的数量。两侧广告灯箱采用侧开式换画结构，无需拆卸整体框架即可完成海报更换，降低运营维护的时间成本。针对不同点位的供电条件，柜体进线口预留了三孔电源插座的安装位置，可直接适配常规民用220V供电回路，无需额外布设专用供电线路。结构设计上充分考虑了钣金加工的工艺性，所有外露钣金折边均做圆角钝化处理，焊接位置统一布置在柜体内部非可视面，外部表面无明显焊接痕迹，方便后续做喷塑表面处理，提升整机外观质感的同时降低加工工序复杂度。货道的螺旋推进部件与驱动电机的连接采用快拆结构，出现卡货故障时可快速拆卸对应货道的螺旋组件，无需拆解整体层架即可排除故障，大幅降低日常运维的操作难度。
