储能系统集成用高压配电控制箱体结构

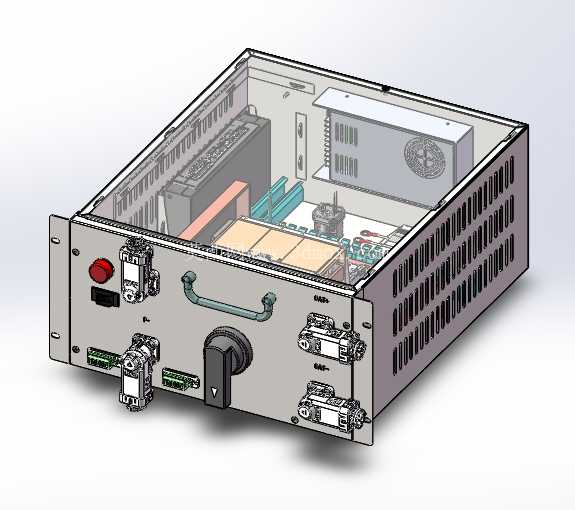

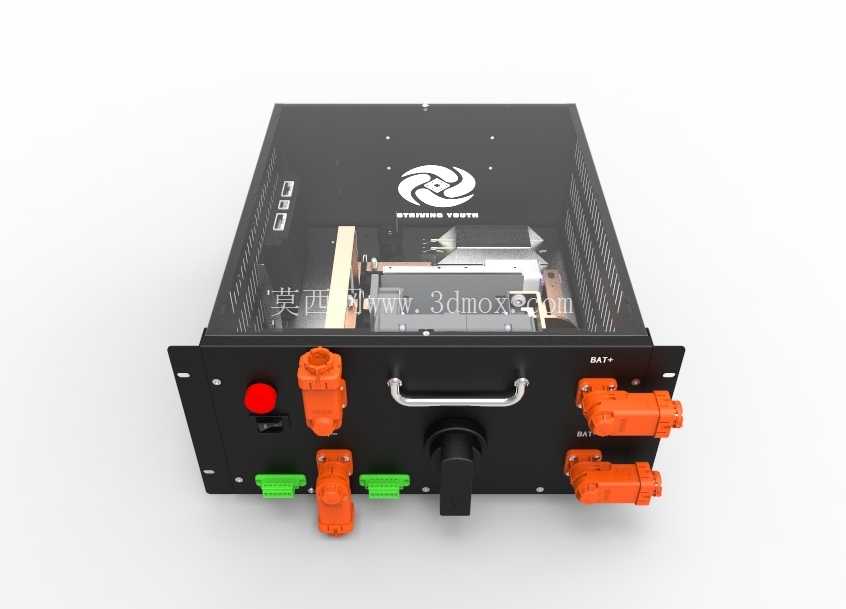

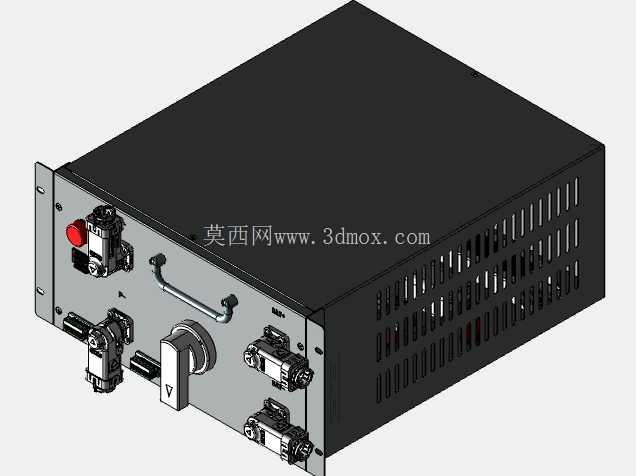

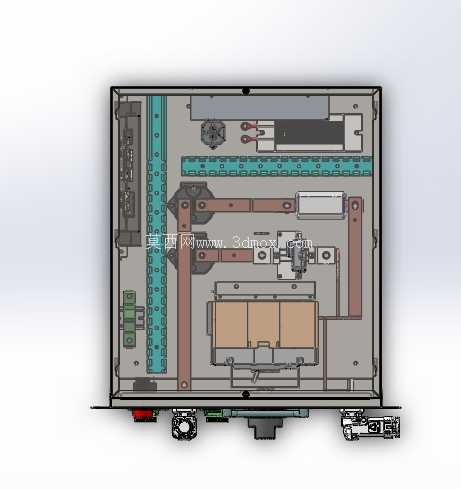

在工商业储能、户用储能以及车载动力储能系统的配电链路中，高压箱是承担直流侧通断控制、故障保护、回路分流采样的核心集成部件，其结构设计的合理性直接决定整套储能系统的运行安全性与维护便捷性。这款高压箱整体采用机架式安装结构，前面板预留标准安装耳，可直接固定在标准19英寸机柜的对应立柱上，安装耳上的长圆孔设计可适配不同机柜的安装孔位公差，降低现场安装的对位难度。箱体主体采用预制冷轧金属板加工成型，表面做喷涂防锈处理，兼顾结构强度与电磁屏蔽性能，侧板开设的通风格栅可在设备运行时形成自然对流风道，带走内部功率器件工作产生的热量，避免密闭空间内热量累积导致的器件性能衰减。前面板的布局完全按照现场运维的操作逻辑排布：最左侧设置带柄塑壳断路器操作端，搭配红色急停按钮，运维人员可在不打开箱门的情况下直接完成主回路的分断操作与紧急断电处置，急停按钮旁的绿色端子为低压信号通讯接口，采用快插式结构，可直接对接BMS主控系统的信号采集线束，无需在箱内进行二次接线。面板中部设置内嵌式金属提手，既方便设备搬运时的受力抓取，又不会突出面板表面占用机柜前部的操作空间，提手下方的黑色旋钮为维护旁路开关，可在设备检修时切断控制回路电源，保障检修操作安全。面板右侧排布多组橙色高压直流插头端子，不同回路的端子采用差异化防呆结构设计，可避免安装调试过程中出现正负极接反、回路错插的问题，端子旁预留清晰的丝印标识位，可对应标注BAT+、BAT-、负载输出等回路信息，降低后期运维的辨识成本。箱体内部采用分层布局结构，底层为功率器件安装区，依次固定直流接触器、带电阻的预充电电路、保险丝、分流器、电流互感器，所有功率器件的连接母排采用绝缘包覆处理，母排走向严格遵循高低压分离原则，避免高压回路对低压采样信号产生电磁干扰；上层为主控板与开关电源安装区，通过绝缘立柱与底层功率区隔离，减少功率器件发热对主控板电子元件的影响，主控板的接线端子全部朝向箱体侧部，方便线束的整理与固定。从安装边界来看，箱体深度方向预留足够的线束弯折空间，当设备推入机柜安装时，后部的高压线束可自然弯折对接柜内的电池簇与PCS设备，不会出现线束挤压导致的绝缘层破损问题；箱体顶部预留接地螺柱，可直接连接机柜的接地排，满足电气设备的安全接地要求。在实际应用场景中，这款高压箱可适配不同容量等级的储能系统，通过更换对应电流等级的断路器、接触器与保险丝，即可匹配100V到750V直流电压等级的配电需求，无需对整体箱体结构进行重新开模，大幅缩短储能系统集成的设计周期。结构设计过程中充分考虑了器件的维护更换需求，所有内部器件均采用螺栓固定方式，当单个器件出现故障时，只需拆除对应位置的固定螺栓与接线端子即可完成更换，无需对整个箱体进行拆解；前面板的透明观察窗可直接查看内部断路器的分合状态，日常巡检时无需打开箱门即可确认设备运行状态，减少运维操作的安全风险。箱体的接缝处全部采用折弯咬合结构，配合密封胶条可达到IP20以上的防护等级，既可以防止运维人员误触内部带电部件，又能阻挡机柜内的灰尘进入箱体内部，积尘导致的绝缘性能下降问题。
