冷轧板焊接AP倾斜人机操作操作台

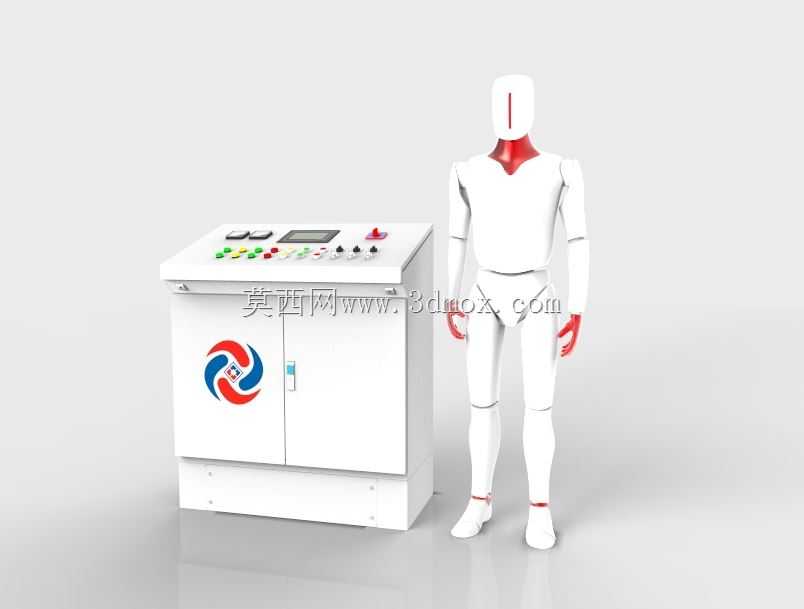

　　在离散制造车间的产线工位、自动化设备旁的操作区域、中小型设备的本地控制节点，这类倾斜式操作平台是衔接操作人员与设备控制系统的核心载体，区别于传统垂直安装的控制柜，其结构设计完全围绕一线操作人员的站立作业姿态展开，避免长期操作时的颈部、腰部劳损，适配车间内8小时轮班的常态化作业需求。整个柜体采用冷轧板弯折焊接成型，摒弃了型材拼接的冗余结构，板材拼接处采用连续满焊后打磨整平的工艺，既保证柜体整体的结构刚性，避免车间内叉车转运、周边设备振动带来的柜体变形，也能阻断车间内的切削液飞溅、粉尘侵入柜体内部，防护等级满足常规工业车间的室内使用要求。

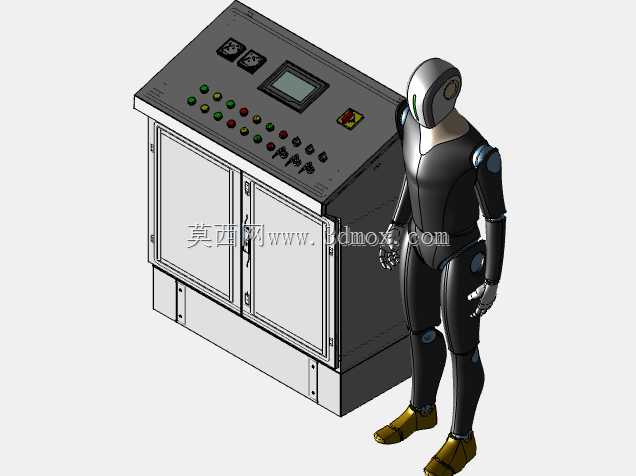

　　柜体采用前后双开门结构，前门下缘距离地面预留100mm的抬升空间，避免车间地面清洁时的积水、积尘渗入柜内，前门配置嵌入式锁具，闭合后与柜体表面齐平，不会突出磕碰过往人员；后门为整幅对开结构，开门后可完全暴露柜内安装区域，方便后期PLC模块、接线端子、继电器、开关电源等电气元件的布线、检修与更换，无需额外拆除柜体侧板，大幅压缩日常维护的操作空间需求。柜体内壁预置多组横向安装横梁与元件固定板，横梁采用模数化冲孔设计，可根据内部元件的尺寸、安装方式灵活调整固定位置，兼容标准DIN导轨安装的电气元件、螺钉固定的大功率驱动模块等不同安装形式，元件固定板预留接地螺柱，所有金属结构件均可实现可靠接地，满足电气安全规范要求。

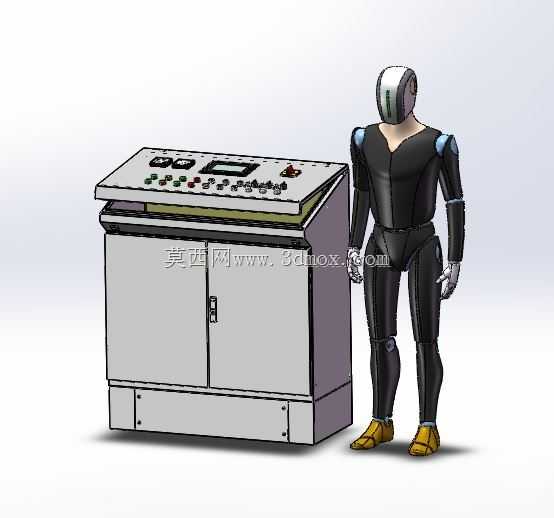

　　柜体顶部的倾斜操作面是整个结构的设计核心，操作面与水平面呈15度倾斜夹角，刚好匹配站立操作人员的自然视线角度，无需低头或抬臂即可完成所有按钮操作、触摸屏参数查看，操作面下方配置气弹簧支撑装置，开启时可将整个活动操作面平稳撑起至固定角度，不会因为误碰突然下落夹伤操作人员，闭合后通过侧边的锁扣与柜体锁紧，操作面表面预留触摸屏安装孔、按钮安装位、急停按钮预留孔、指示灯开孔，所有开孔位置均按照人机工程学排布：急停按钮设置在操作面右上角最易触碰的位置，启动、停止等常用操作按钮集中在操作面中部的右手操作区域，状态指示灯排布在操作面上缘，操作人员站立时可直观获取设备运行状态。

　　柜体前缘下方设置内凹的箱体锁位，不会突出于操作面下方，避免操作人员靠近时磕碰腿部，操作面下方的柜体内部预留足够的走线空间，操作面上的元件线缆可通过柜体内部的理线架规整排布，不会与柜内的动力线缆产生干扰。从安装边界来看，柜体整体占地面积控制在0.8平方米以内，可直接放置在车间硬化地面，也可通过底部的安装孔使用膨胀螺栓与地面固定，柜体后侧预留线缆进出孔，可从地面或桥架接入动力线缆与控制线缆，无需在柜体侧面额外开孔破坏结构完整性。这类操作平台可直接配套各类自动化加工设备、装配检测线、小型专用设备作为本地控制站使用，无需额外定制操作支架，所有结构件的弯折、焊接公差控制在1mm以内，保证柜门闭合缝隙均匀、操作面安装平整，不会出现开关门卡滞、操作面倾斜角度偏差的问题。
