苏塞克斯VCS-A便携合成器设备结构

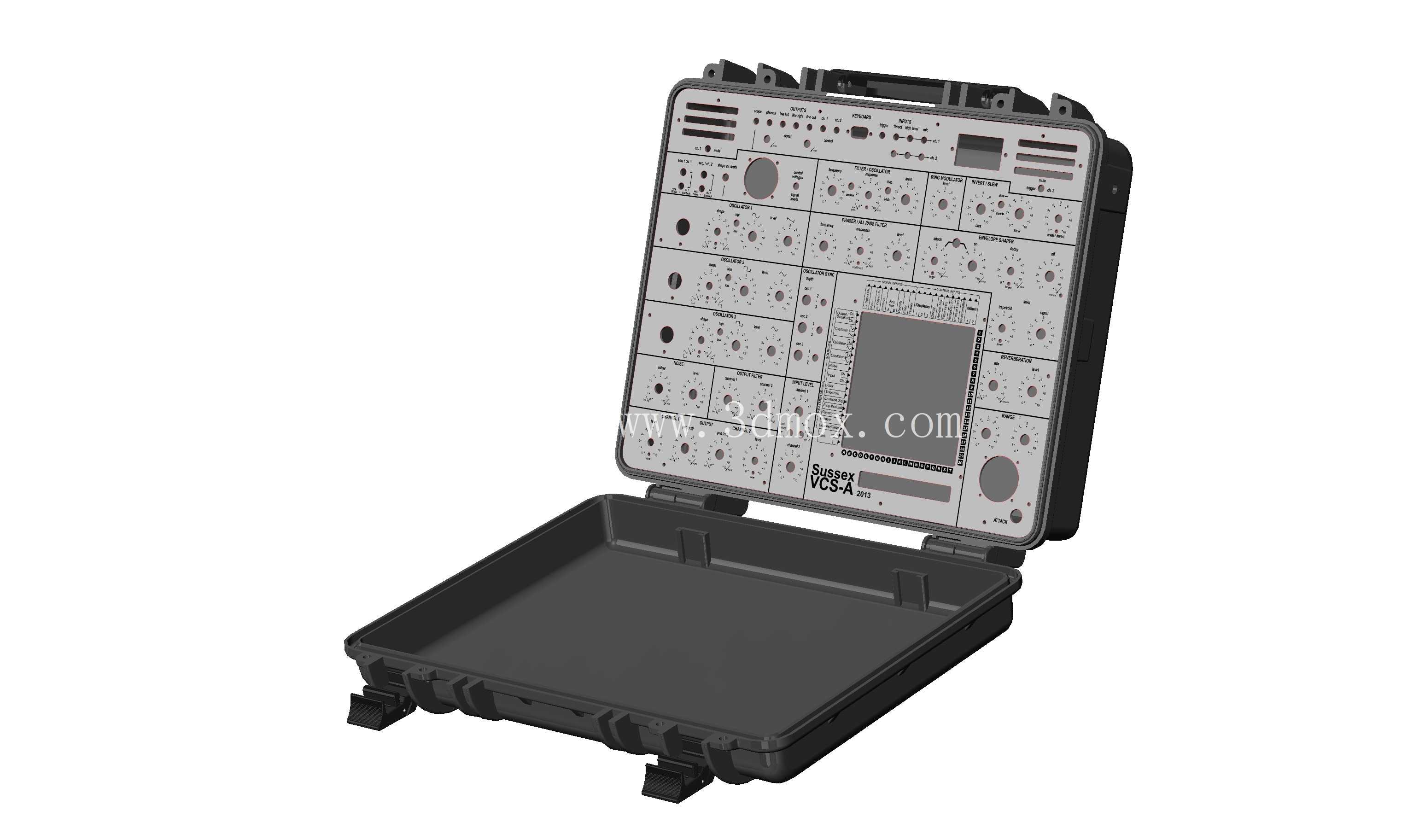

在电子音频设备的结构设计领域，便携类专业合成器的结构开发一直需要兼顾防护性能、操作交互逻辑与内部元器件布局合理性，苏塞克斯VCS-A的三维结构完整呈现了这类箱式便携专业音频设备的设计逻辑。从实际应用场景来看，这类设备主要面向现场电子音乐演出、户外声音采集创作、移动音频工作室搭建等场景，需要在频繁转场、复杂户外环境下保持设备功能完整性，同时满足创作者开箱即用的操作需求，因此整体采用硬质防护箱作为承载主体的结构形式，上盖集成全部操作交互面板，下盖作为收纳与防护基座，闭合状态下可实现对内部电路、操作控件的全包裹防护。

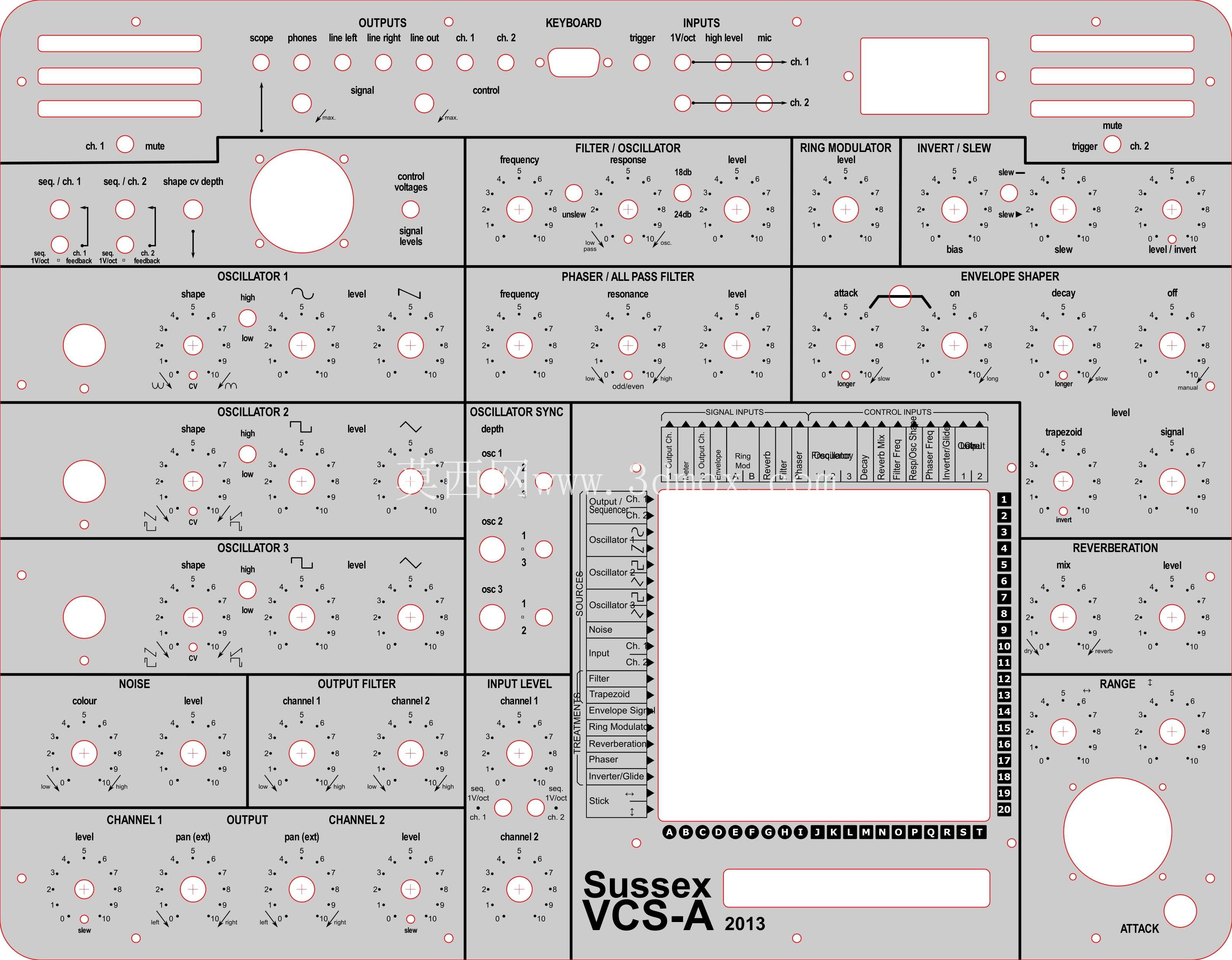

从设备实际用途出发，该结构的核心是为模拟合成电路提供稳定的安装载体，上盖面板区域预留了全部旋钮、推子、接口、显示屏的安装位，每一个控件的安装孔位都对应内部电路板的接插位置，设计时需要把控每个控件的突出高度，确保箱盖闭合时控件不会与下盖内的缓冲结构发生碰撞，避免运输过程中旋钮受力断裂、电位器偏移的问题。面板上的控件排布遵循音频信号流向逻辑，从信号输入、振荡模块、滤波模块、调制模块到最终输出接口，按操作动线依次排布，减少创作者操作时的手部移动距离，同时将高频调节的控件布置在面板中心易触碰区域，低频调节的功能控件布置在面板边缘区域，符合专业音频设备的人机交互设计逻辑。

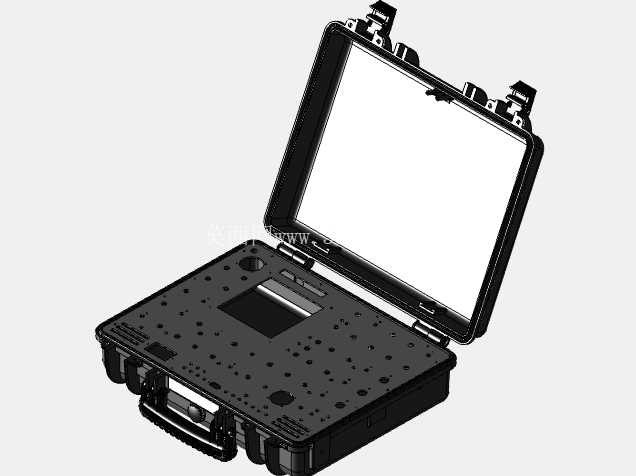

产品功能特性层面，箱体采用高强度工程塑料注塑成型的结构，边角位置设置了加厚的防撞筋位，配合箱体边缘的密封胶条结构，可实现日常泼溅、灰尘侵入的基础防护，适配户外使用的复杂环境。箱体开合处采用多点式锁扣结构，相比单锁扣设计，可避免运输过程中因震动导致锁扣松脱、箱盖意外打开的问题，提手位置做了内嵌式加强设计，承重能力可满足整箱设备加上内置电池模块的总重量需求，长时间提携不易出现断裂变形。上盖与下盖的连接采用阻尼铰链结构，可在0到120度的开合角度内任意悬停，创作者在不同高度的工作台面使用时，都能将面板调整到合适的观察与操作角度，无需额外支撑结构。

从设计思路来看，整个结构采用模块化分层设计，上盖部分从外到内依次为操作面板层、电路安装层、屏蔽隔层，操作面板层采用哑光硬质板材，减少舞台灯光反射对操作视线的干扰，电路安装层预留了电路板固定柱、走线槽位，屏蔽隔层可减少内部电路之间的信号干扰，同时避免外界电磁信号影响音频输出质量。下盖部分设置了定制化的缓冲泡棉槽位，可收纳配套的音频线、电源适配器、备用旋钮等配件，泡棉的硬度经过选型，既能在受到冲击时吸收能量保护设备，又不会因为过硬导致配件表面被压痕损伤。

外形尺寸与安装边界方面，整个箱体闭合后的外部尺寸符合航空随身行李的尺寸要求，方便创作者携带登机转场，面板上的控件安装边界严格控制在箱体内圈范围内，所有外接接口都布置在面板侧边靠近铰链的位置，避免接线后线缆影响箱盖开合，也减少接线被外力拉扯时对接口的直接作用力。内部电路板的安装柱高度统一设置为8mm，既预留了足够的走线空间，也避免电路板与面板直接接触导致的短路风险，电池模块的安装位设置在下盖靠近提手的一侧，平衡整箱设备的重心，提携时不会出现一端过重倾斜的问题。

在结构细节处理上，面板上的显示屏安装位做了下沉式设计，屏幕表面比面板平面低1.5mm，避免运输过程中屏幕被尖锐物体划伤，旋钮的安装位置之间预留了足够的手指操作空间，相邻旋钮中心距不小于18mm，确保调节单个旋钮时不会误碰到周边控件。箱体底部设置了四个防滑橡胶脚垫，放置在光滑工作台面时不会滑动，同时脚垫高度为5mm，可在桌面有少量积液时避免箱体底部直接接触液体，也能提升箱体放置时的通风散热能力，长时间工作时内部电路产生的热量可通过箱体与桌面之间的空隙散出。
