多色滚花金属嵌件指示旋钮结构设计

这类带指示线的滚花旋钮，在工业控制、音频设备、测试仪器、小型机电调节场景里的应用覆盖率极高，小到桌面式信号发生器的参数调节，大到工控柜面板上的阈值微调、专业音频调音台的通道增益控制，甚至是小型实验设备的档位切换，都能见到同结构旋钮的身影。很多刚接触面板结构设计的工程师容易忽略旋钮的细节设计，觉得只是一个拧动的塑料件或者金属件，实际上旋钮的操作手感、指示清晰度、安装适配性，直接影响整套设备的操作体验，甚至会因为旋钮打滑、指示错位导致参数调节失误，引发设备运行故障。

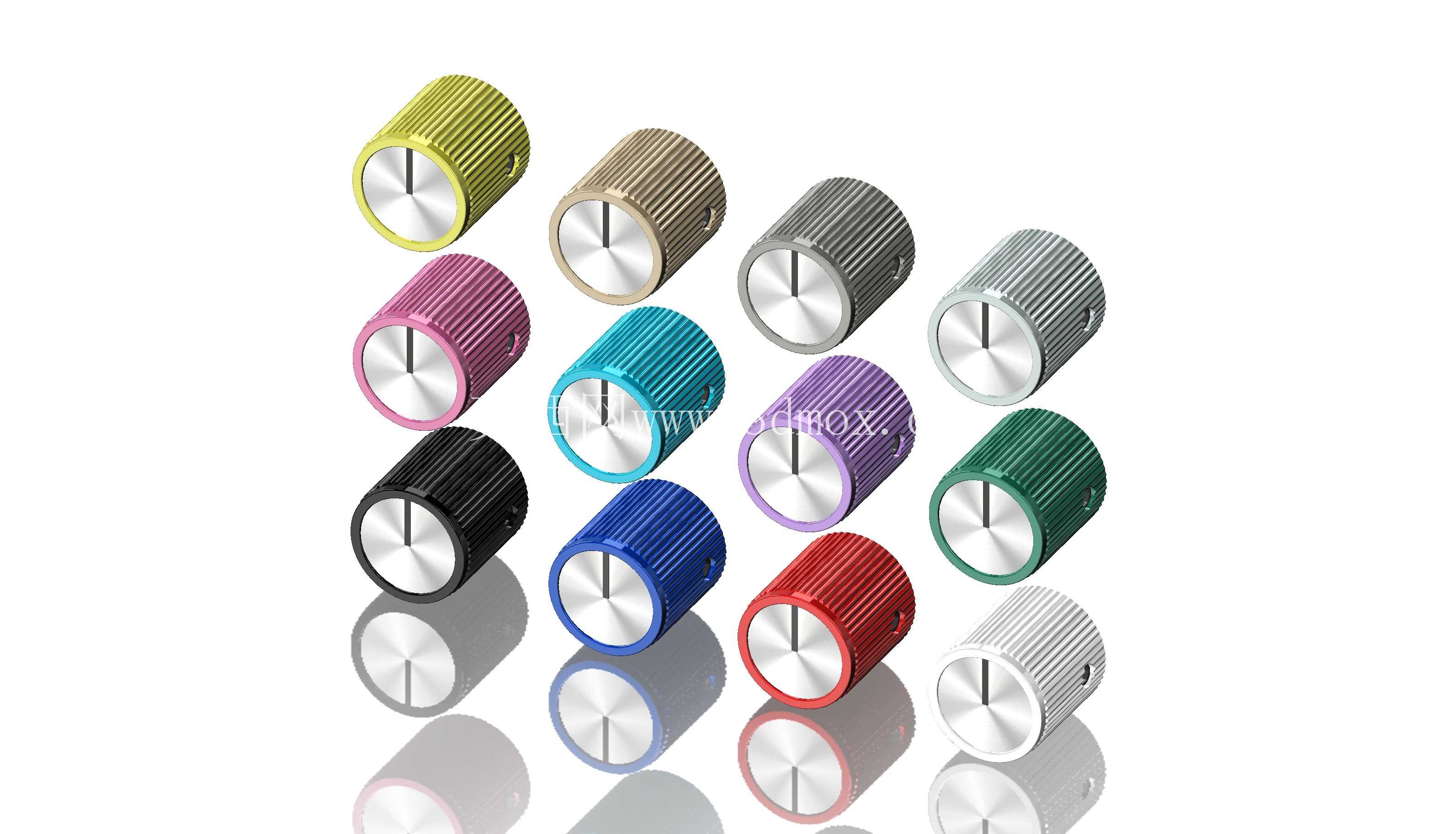

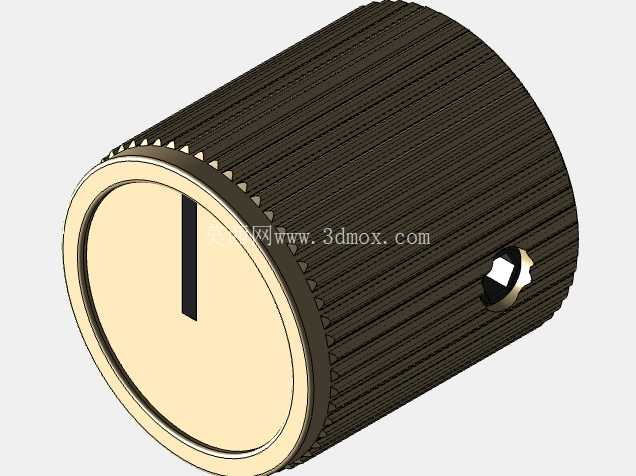

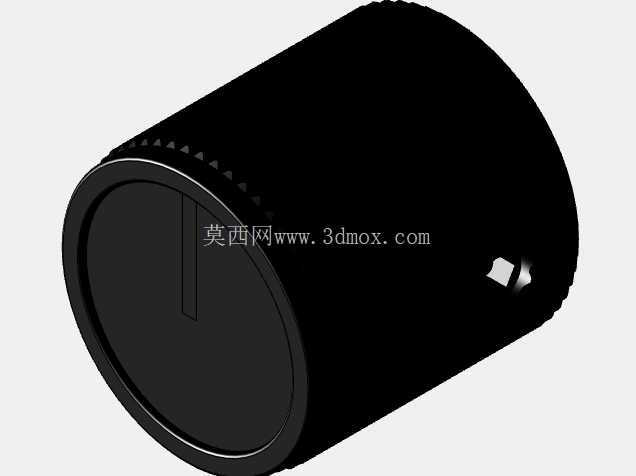

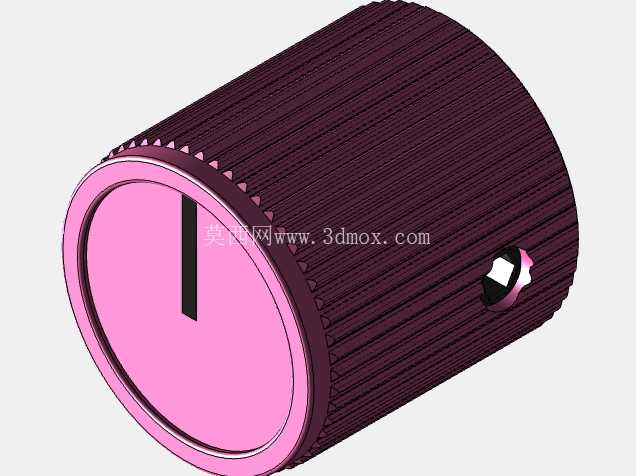

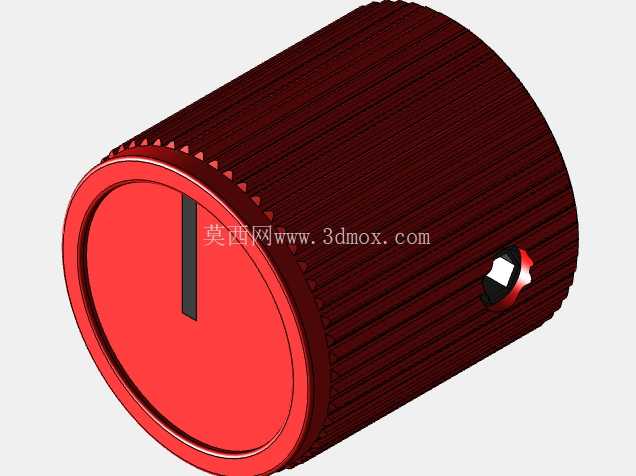

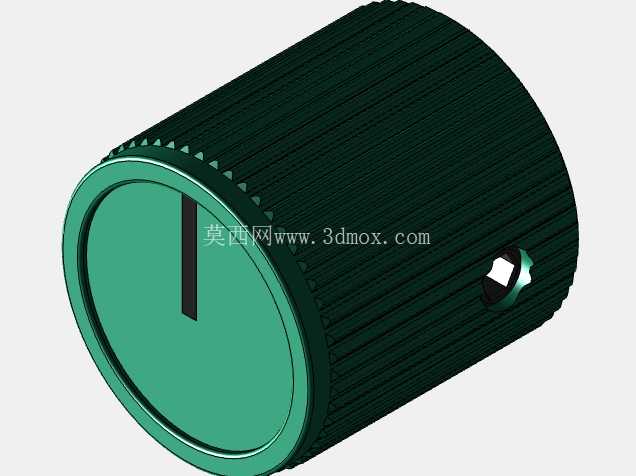

从结构设计逻辑来看，这款旋钮采用分体式嵌件结构，外层是旋压铝制的滚花本体，中心嵌入金属嵌件，顶面预留黑色指示线，这种结构设计完全是从实际使用需求出发的。外层选用铝材质做旋压加工，一方面是铝的表面处理工艺成熟，可以做出多种色彩的阳极氧化效果，方便设备面板做功能区区分，比如音频设备里增益调节用红色、均衡调节用蓝色、通道选择用银色，操作人员不用凑近看标识，靠颜色就能快速识别调节对象；另一方面铝的自重适中，滚花加工后表面摩擦力足够，即使操作人员戴薄型劳保手套操作，也不会出现打滑拧不动的情况，滚花的齿距和齿深做了优化，既不会因为齿太尖锐硌手，也不会因为齿太浅失去防滑效果。

中心的金属嵌件是整个旋钮的受力核心，和调节轴直接配合的部分全部做在金属嵌件上，相比全塑料旋钮，金属嵌件和轴的配合间隙可以控制得更小，长期反复拧动也不会出现轴孔磨损、旋钮晃荡的问题，很多廉价全塑料旋钮使用半年以上就会出现拧动时空程、指示线偏移的问题，根源就是塑料轴孔和金属调节轴反复摩擦后磨损扩孔，金属嵌件的设计直接规避了这个缺陷。顶面的黑色指示线做了凹陷填漆处理，不是印刷上去的，长期手指触碰、擦拭清洁都不会掉漆脱落，指示线的宽度和长度经过优化，和面板上的刻度线配合时，对位精度可以满足常规工业调节的识别需求，不会因为指示线太粗导致读数偏差，也不会因为太细看不清对位位置。

从安装边界来看，这类旋钮属于小型面板调节件，整体高度控制在适配常规面板安装的尺寸范围内，外径适合单指捏持操作，不会因为外径太大占用过多面板空间，也不会因为外径太小导致拧动时发力困难。安装时中心嵌件的轴孔适配行业通用的D型调节轴或者花键轴，不需要额外做定制轴加工，直接压入即可固定，部分同结构款式还会在侧面预留顶丝孔，针对需要更高防松要求的场景，可以拧入顶丝压紧调节轴，避免设备振动时旋钮松脱。旋钮底部做了内凹避让设计，可以避开面板上的轴座凸起部分，安装后旋钮底面和面板表面的间隙控制在1mm以内，既不会因为间隙太大进灰，也不会因为间隙太小刮花面板表面的喷涂层或者贴膜。

在实际选型建模的时候，需要特别注意几个容易出错的边界：首先是旋钮的最大外径和面板上相邻元件的安全距离，两个旋钮中心距至少要留够1.5倍旋钮外径的尺寸，避免拧动一个旋钮的时候手指碰到相邻的旋钮引发误操作；其次是旋钮的内孔深度要和调节轴的伸出长度匹配，轴伸太长会顶到旋钮内部的顶面，导致旋钮装不到位，轴伸太短则会导致嵌件和轴的配合长度不足，容易松脱；另外如果是做带背光的面板设计，要注意旋钮的材质遮光性，这款铝制外层的遮光性完全满足要求，不会出现光线从旋钮侧壁漏出来导致指示线辨识度下降的问题。还有表面处理的公差，阳极氧化层的厚度会影响旋钮的最终外径，建模的时候要预留0.02-0.05mm的氧化层厚度，避免批量加工后旋钮外径超差，和相邻元件干涉。

很多工程师在做这类小零件建模的时候容易敷衍，随便拉一个圆柱加个刻度就完事，实际上这类操作件的细节直接决定了设备的操作质感，滚花的纹理方向、指示线的位置度、嵌件和外层铝件的同轴度，都是需要在建模阶段就严格控制公差的，比如同轴度如果超过0.1mm，拧动旋钮的时候就会出现明显的偏心晃动，给操作人员一种零件松散不耐用的直观感受。这款旋钮的分体结构还有一个优势，就是外层铝件和中心金属嵌件可以分开做表面处理，铝件做彩色阳极氧化，金属嵌件做镀镍防锈，既满足外观色彩需求，也保证了配合部分的耐磨和防锈性能，相比整体塑料电镀的旋钮，耐用度提升至少三倍以上，在工业设备这类需要长期使用、维护频率低的场景下，这种结构的综合性价比远高于廉价的一体式塑料旋钮。
