Vishay-Beyschlag MBB0207系列E24直插电阻

在汽车电子控制单元、工业传感信号调理、精密测试仪器的板级电路设计中，直插式薄膜电阻始终是兼顾手工焊接便利性、长期载流稳定性与成本可控性的核心无源元件，本次呈现的MBB0207系列E24阻值区间电阻，正是面向车规级高可靠性应用场景开发的标准轴向引线元件。从实际电路选型维度看，这类电阻的核心应用场景覆盖了车载BCM车身控制模块的信号分压回路、工业PLC输入端口的限流保护、精密测量设备的采样基准链路，区别于普通碳膜电阻，其采用的金属薄膜溅射工艺能在-55℃到155℃的宽温域环境下保持阻值漂移率低于0.1%，完全满足汽车冲压模具配套的电控传感单元对元件耐振动、耐温变的严苛要求。

从结构设计思路出发，该电阻的本体采用标准轴向圆柱构型，本体直径控制在2.3mm±0.1mm，本体长度6.3mm±0.2mm，两端的镀锡铜包钢引线直径为0.6mm，引线成型后的弯折半径严格控制在1.5mm以上，避免引线根部应力集中导致的本体瓷体开裂——这一设计细节直接对应汽车冲压车间内电控设备长期承受冲压设备往复振动的工况，能杜绝引线断裂、接触不良的失效风险。电阻本体表面的色环标识采用高温固化油墨，经过波峰焊260℃/10s的焊接流程后不会出现标识脱落、晕染问题，方便产线工人与售后维修人员快速识别阻值，匹配E24标准阻值序列的覆盖范围从1Ω到10MΩ，精度等级包含1%与5%两档，可适配不同精度要求的电路场景。

在安装边界设计上，该电阻的卧式安装跨距默认适配PCB板上5mm间距的安装孔，若采用立式安装可适配2.5mm孔距，引线伸出PCB板面的长度控制在1.0mm到1.5mm之间，既保证焊盘的浸润面积符合IPC-A-610E焊接标准，又不会出现引线过长导致的相邻元件短路风险。针对汽车冲压模具配套的电控柜内多粉尘、多金属碎屑的环境，电阻本体的外层包覆了蓝色阻燃环氧树脂涂层，阻燃等级达到UL94-V0级，即使出现过流导致的本体过热，也不会出现明火滴落的问题，同时涂层的绝缘电阻大于10GΩ，能避免金属碎屑附着导致的极间漏电。

从实际电路功能特性来看，该系列电阻的额定功率在70℃环境下为0.25W，极限过载电压可达200V，温度系数控制在±50ppm/℃以内，在汽车电控系统常见的-40℃到85℃工作区间内，阻值变化带来的信号误差不会超过0.05%，完全满足节气门位置传感、冲压滑块位置反馈这类对信号精度要求较高的回路需求。不同于贴片电阻需要专用回流焊设备加工，这类轴向引线电阻可兼容手工焊接、波峰焊、选择性波峰焊等多种加工工艺，在小批量模具电控设备改装、样机试制阶段，能大幅降低加工门槛，工程师无需调整现有焊接工艺参数即可直接替换原有同规格碳膜电阻，提升设备的长期运行稳定性。

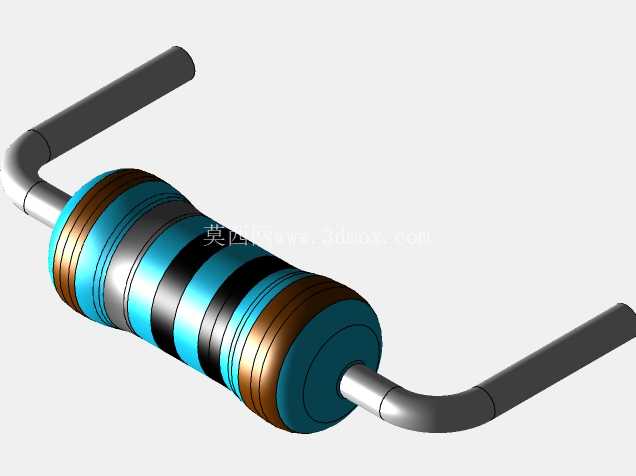

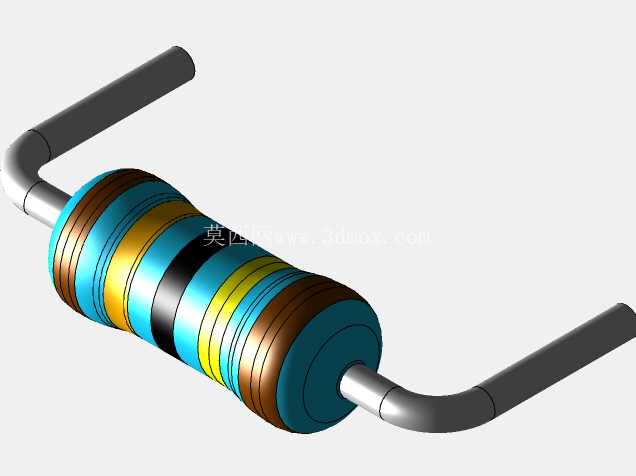

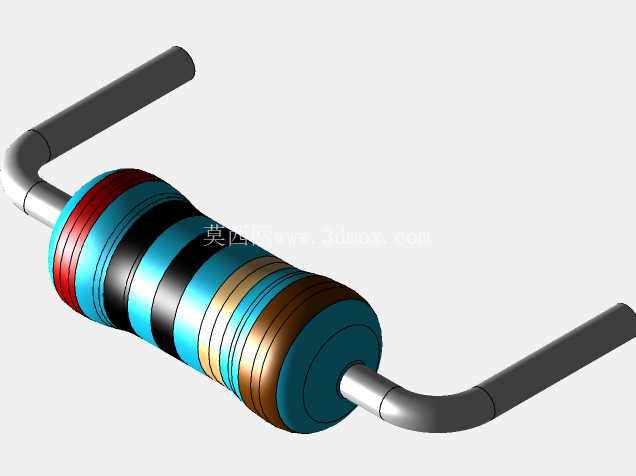

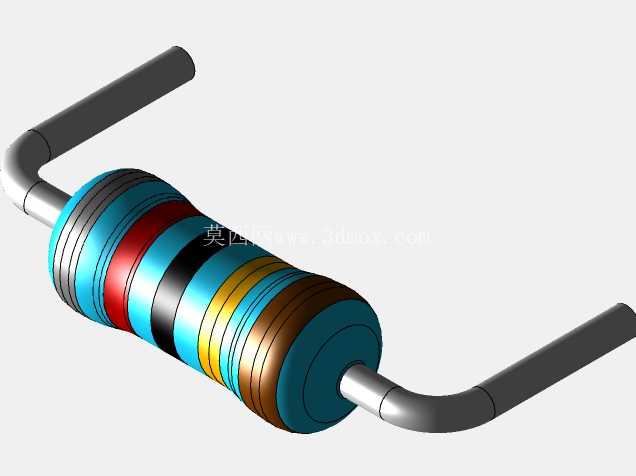

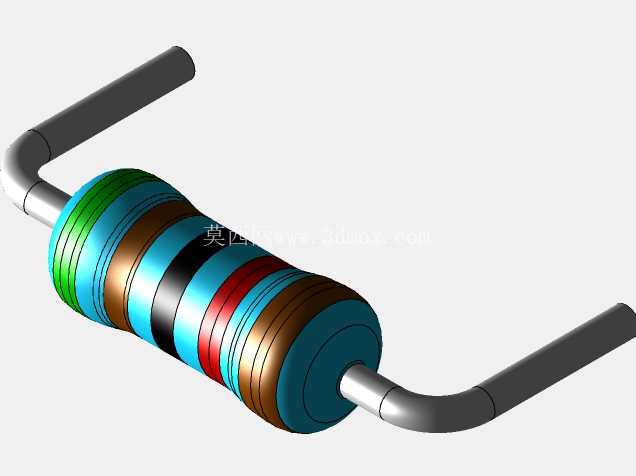

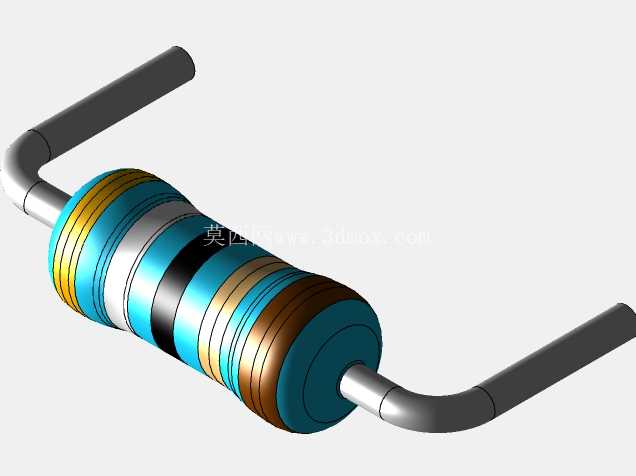

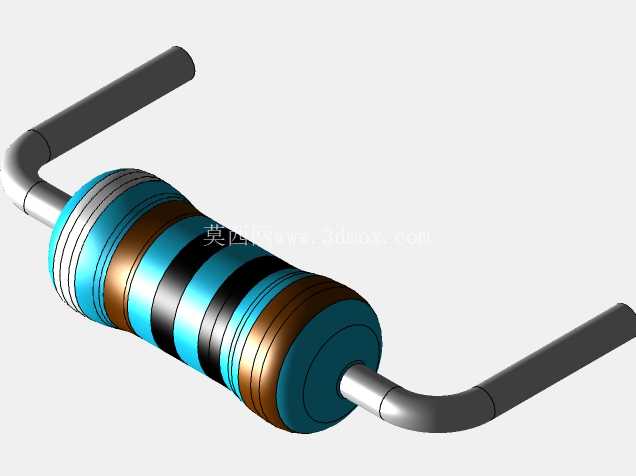

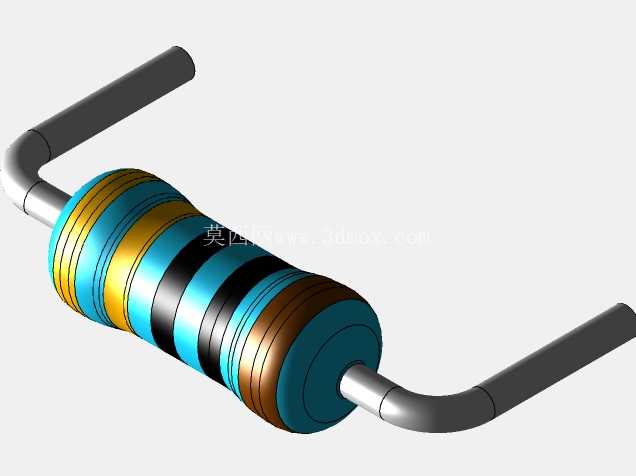

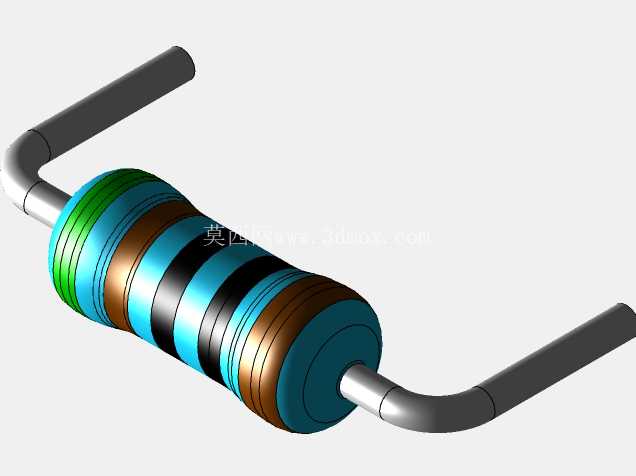

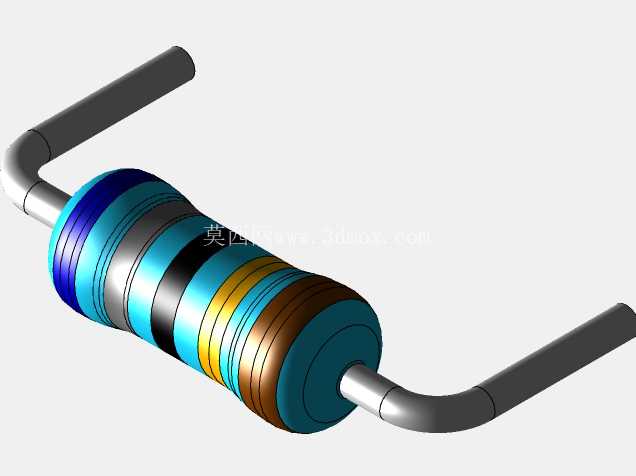

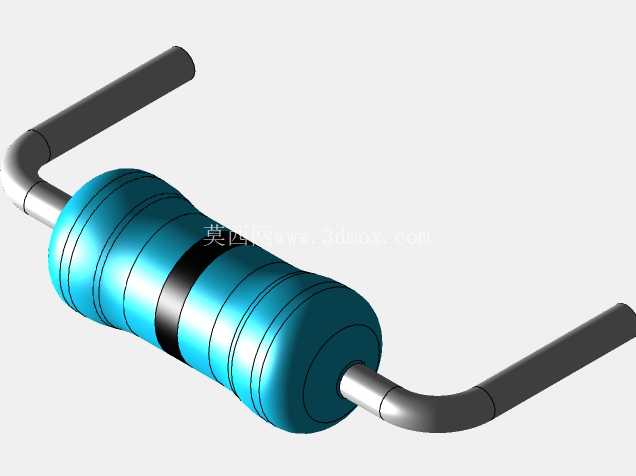

在三维建模层面，模型完整还原了电阻本体的色环分层结构、引线的弯折弧度、两端金属帽的压接纹理，建模时严格按照实际元件的尺寸公差进行参数化绘制，引线的弯折角度可根据实际PCB安装需求进行参数调整，本体表面的色环位置严格对应E24系列的标识规则，可直接用于PCB板级装配仿真、设备内部布线干涉检查，在进行冲压模具电控柜的三维布局设计时，可直接调用该模型进行空间占位校验，避免实际装配时出现电阻与周边接线端子、散热片、结构件的干涉问题。建模过程中特意还原了本体涂层的细微磨砂质感、金属引线的镀锡光泽，在进行产品宣传动画、设备装配演示视频制作时，可直接赋予材质渲染，无需二次调整外观细节。
